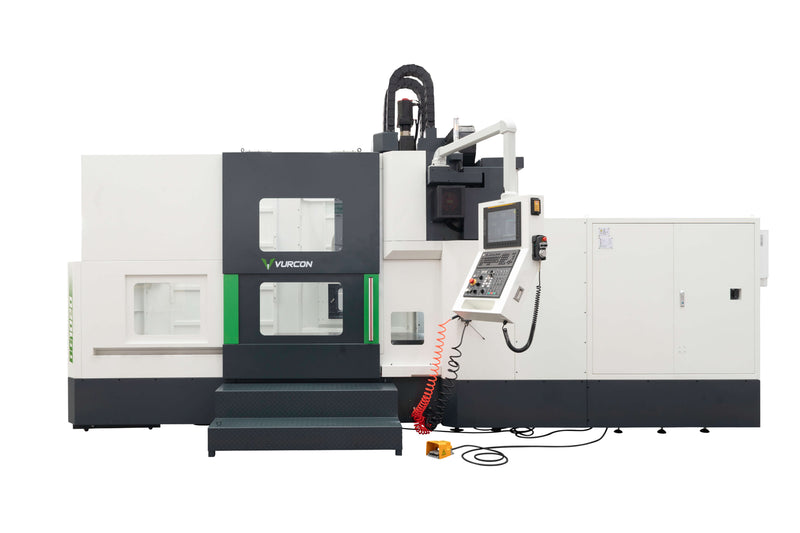

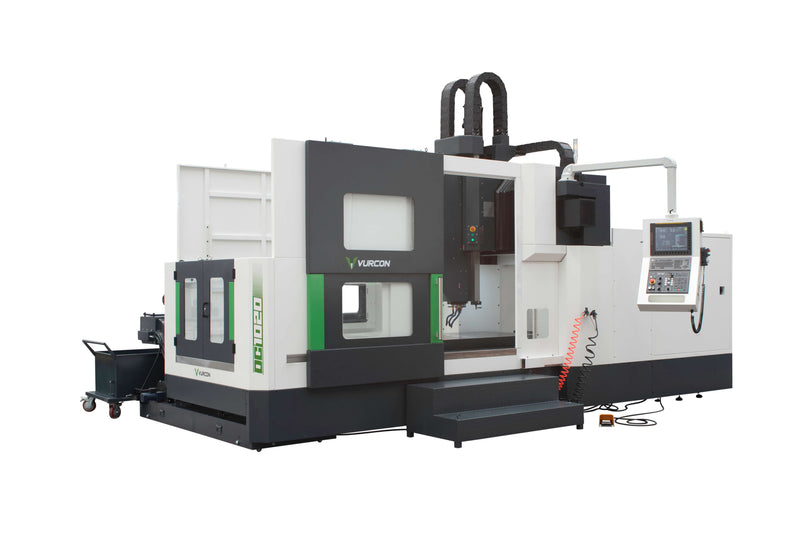

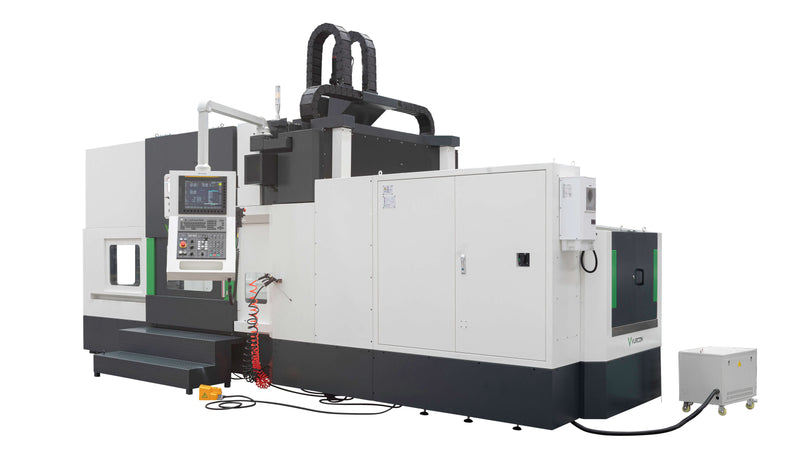

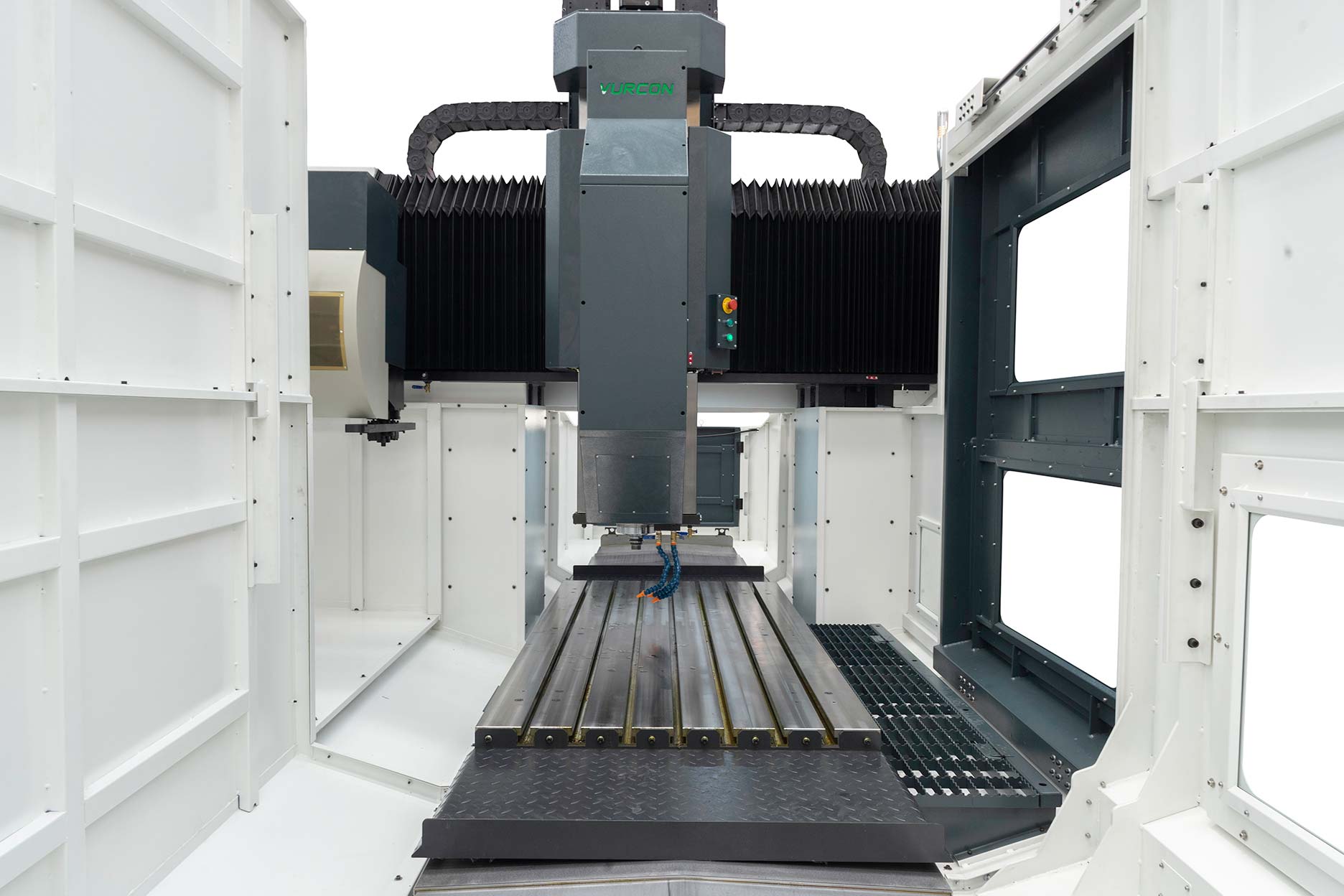

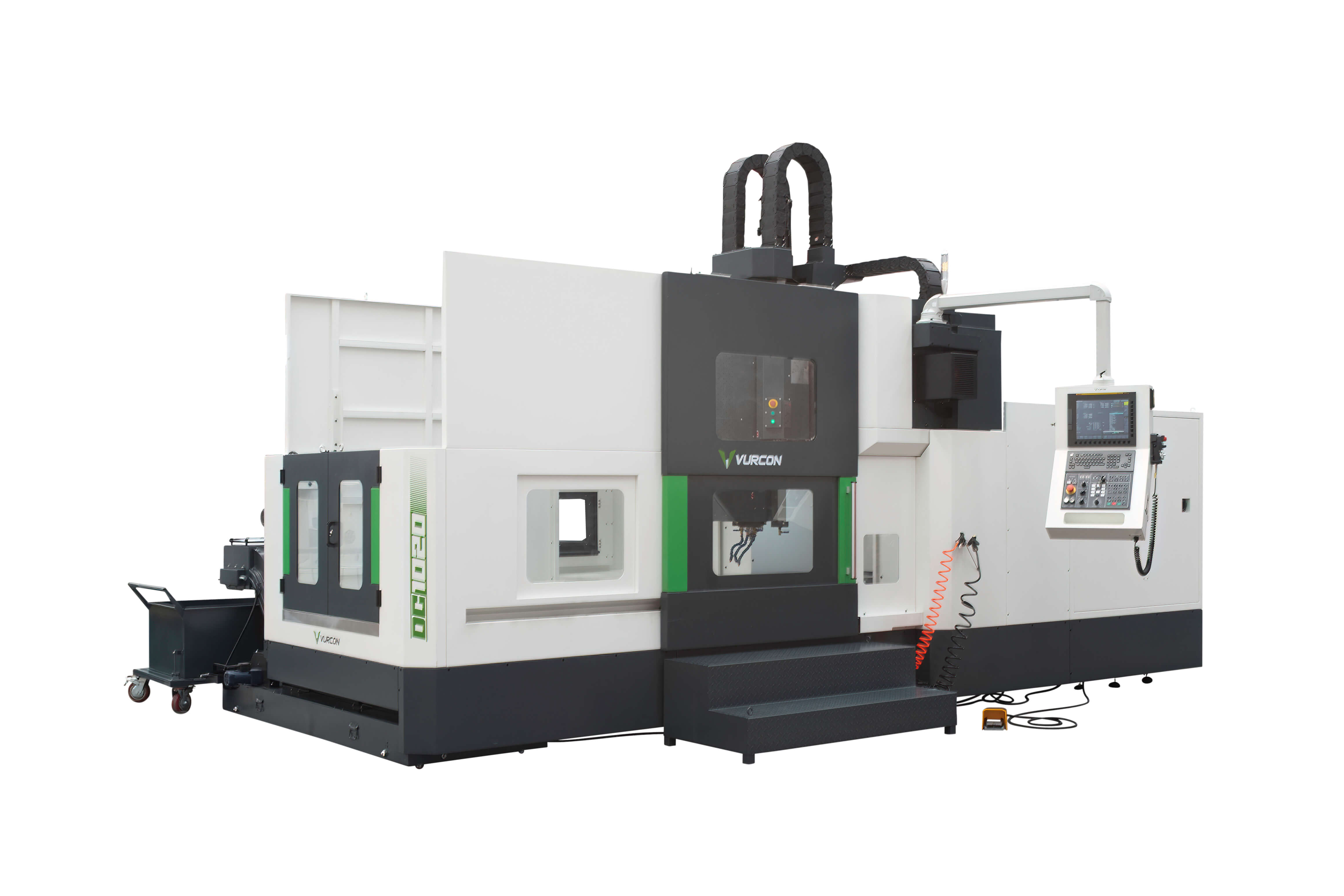

Centro de Mecanizado tipo Pórtico Vurcon DC1020
Ref.:
DC1020
Ref.: DC1020
Mesa de trabajo (AxL)
1000 x 2000
Recorridos de los ejes X/Y/Z
2050 x 1100 x 600
Velocidad husillo
8000
Ficha técnica
Características
Marca
VURCON
Mesa de trabajo (AxL)
mm
1000 x 2000
Cap. máx. carga sobre la mesa
Kg
4000
Ranuras en T
7-22x125
Di...
- Fabricación bajo pedido
- Personalización CNC
- Soporte técnico nacional
- Garantía 24 meses
Envío Rápido
Calidad Garantizada
Presupuesto personalizado
Pago Seguro
Ref.: DC1020
| Mesa de trabajo (AxL) | 1000 x 2000 |
| Recorridos de los ejes X/Y/Z | 2050 x 1100 x 600 |
| Velocidad husillo | 8000 |
Ficha técnica
| Características | ||
| Marca | VURCON | |
|---|---|---|
| Mesa de trabajo (AxL) | mm | 1000 x 2000 |
| Cap. máx. carga sobre la mesa | Kg | 4000 |
| Ranuras en T | 7-22x125 | |
| Distancia de la mesa al husillo | mm | 160-760 |
| Dist. entre puntos | mm | 1250 |
| Avances | m/min | 20/20/10 |
| Recorridos X/Y/Z | mm | 2050/1100/600 |
| Husillo a bolas eje X | mm | ø 63xP20 |
| Husillo a bolas eje Y | mm | ø 50xP12 |
| Husillo a bolas ejes Z | mm | ø 50xP20 |
| Potencia ejes XYZ | kW | 3/3/3 |
| Potencia motor | kW | 15/18,5 |
| Vel. husillo | rpm | 8000 |
| Velocidad avance rápido XYZ | m/min | 20/20/10 |
| Torque | Nm | 143 |
| Cono | BT50 | |
| Posicionamiento XYZ | mm | 0,025 |
| Repetibilidad XYZ | mm | 0,014 |
| Dimensiones (Larg x Ancho x Alto) | m | 6,8x4x4,1 |
| Peso | T | 19 |
Configuración estándar
- Recorridos X/Y/Z: 2.050/ 1.100 / 630 mm

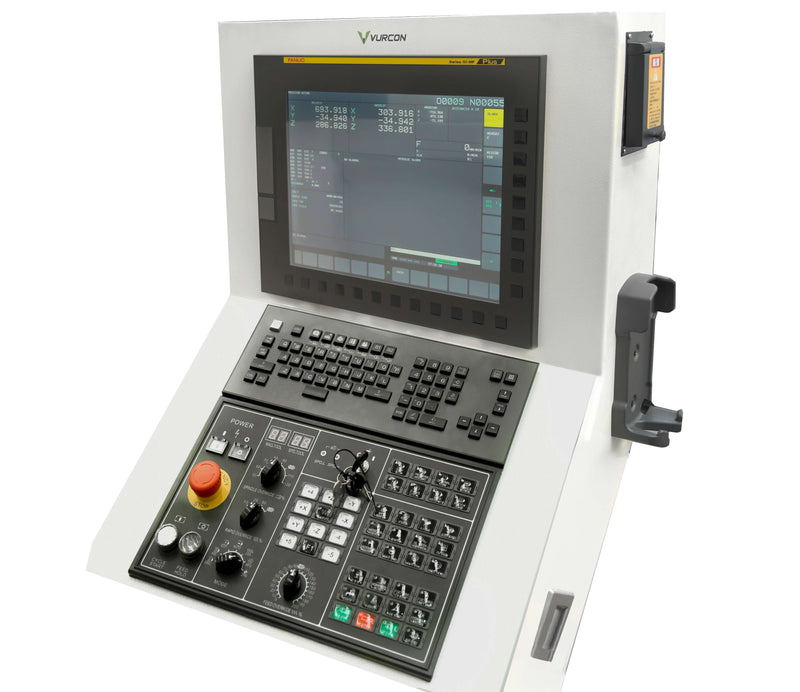

- Control numérico FANUC 0i-MF Plus tipo 2+MGI
- Pantalla táctil de 15"
- Volante electrónico
- Interfaz de comunicaciones USB/CF/ Ethernet
- Husillo principal BT40 de 10000 RPM con refrigerador de aceite

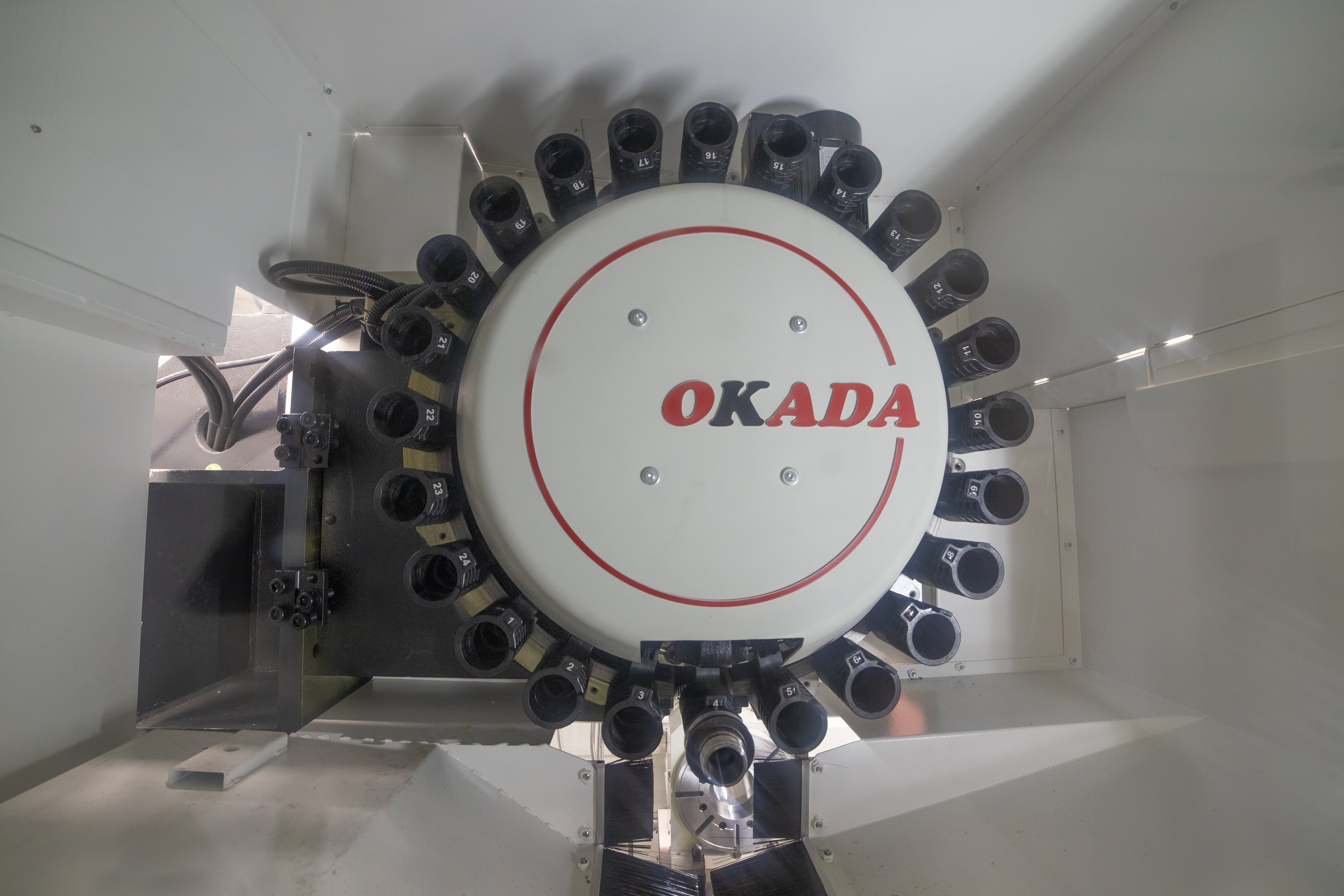

- Cambiador de herramientas de 24 posiciones
- Taladrina a través de la herramienta (CTS) de 20 BAR, con subtanque adicional.
- Aire acondicionado en el cuadro eléctrico
- Extractor de viruta de cadena y dos evacuadores de tornillo
- Patines de rodillo en los ejes X e Y, guía fresada en el eje Z
- Husillos a bolas pretensados
- Sistema de refrigeración de pieza
- Soplado area mecanizado
- Pistolas para limpieza de aire y refrigerante.
- Sistema de compensación del eje Z
- Sistema de lubricación automático
- Apagado automático
- Separador de aceite/ taladrina
- Barrido de virutas
- Carenado completo
- Marcado CE
Diseñado para tu taller
Infinitas opciones de configuración para cada proyecto
Característica

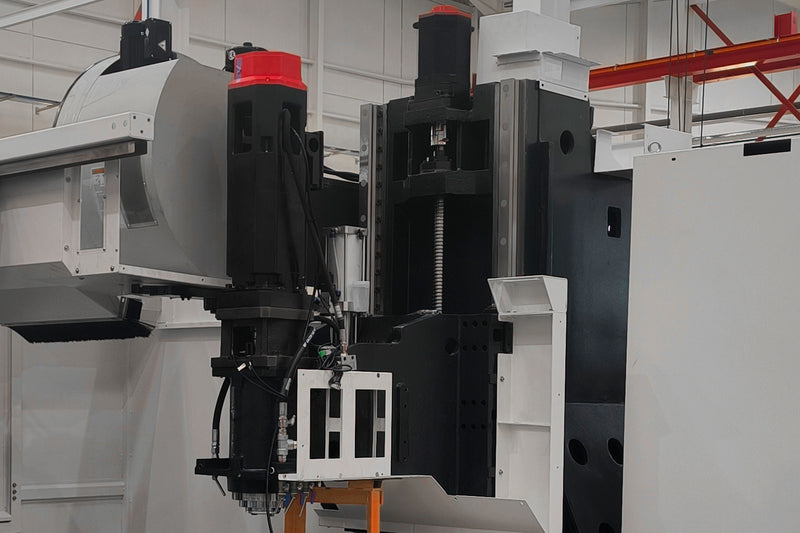

Tipo de transmisión del cabezal
Electromandrino
Caja engranajes
Correas
Motor directo
Característica

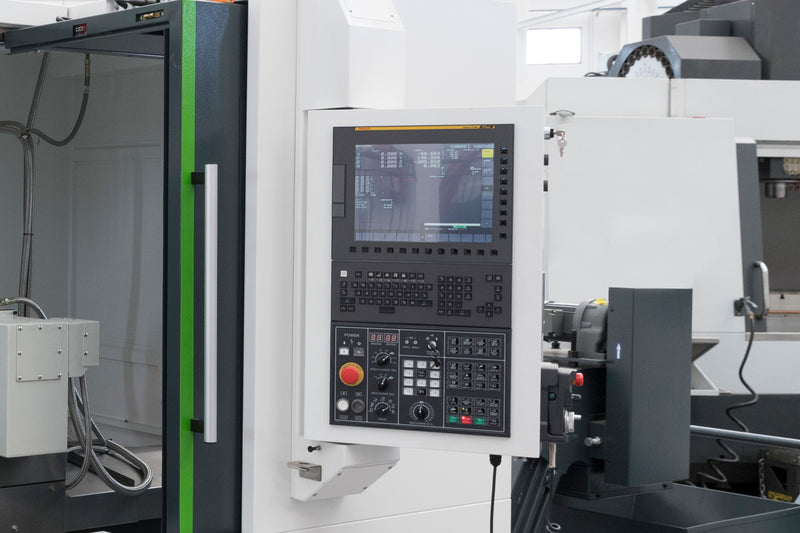

Controles
HEIDENHAIN
FANUC
SIEMENS
FAGOR
Característica
Velocidad del cabezal (rpm)
6000 RPM
8000 RPM
10000-12000 RPM
12000-15000 RPM
Control Siemens 828D

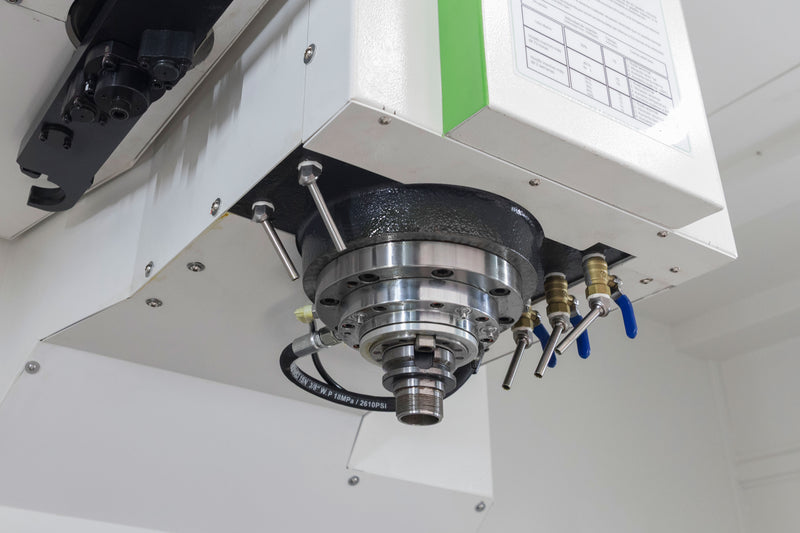

Tipo de cono
BT40
BBT40
BT50
BBT50
Característica

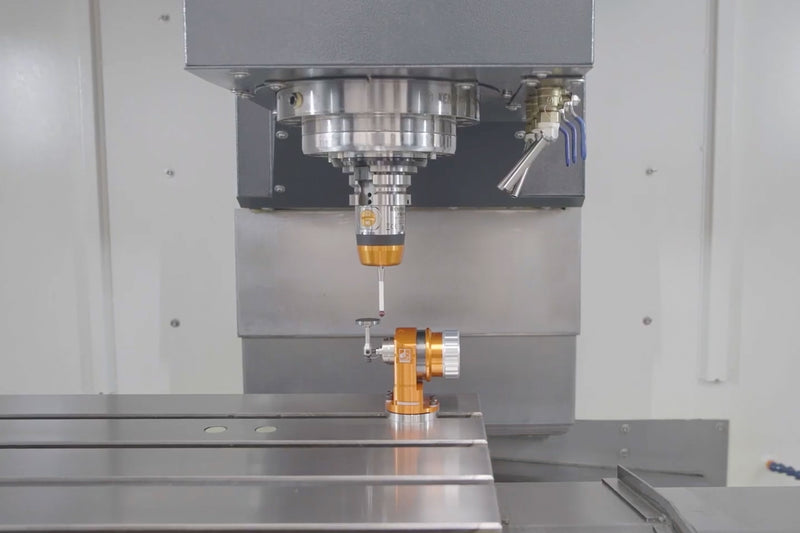

Sondas Renishaw de medición de herramienta
Sonda de contacto
Sonda Láser
Característica

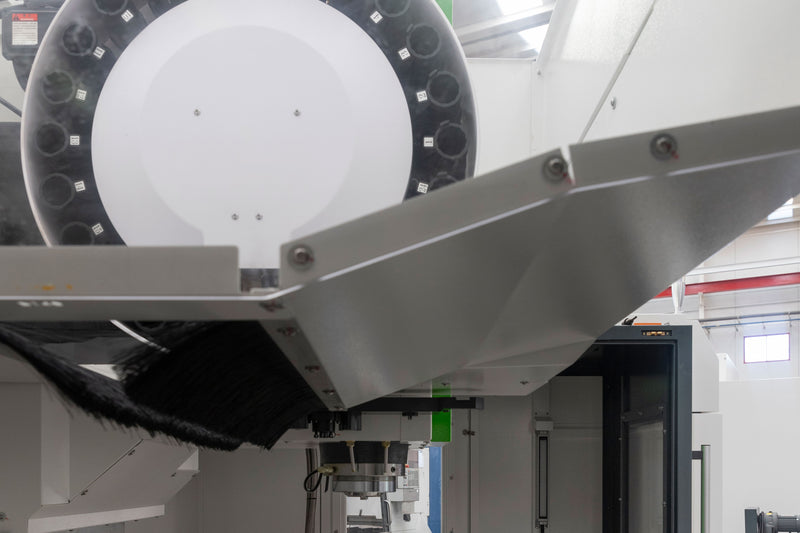

Cambiador de herramienta
Tipo tambor (30,32)
Tipo cadena (32/40/60)
Característica
OPCIONAL: Escalas ópticas en los ejes (XYZ)
Escalas ópticas en los ejes (XYZ)
Protección industrial

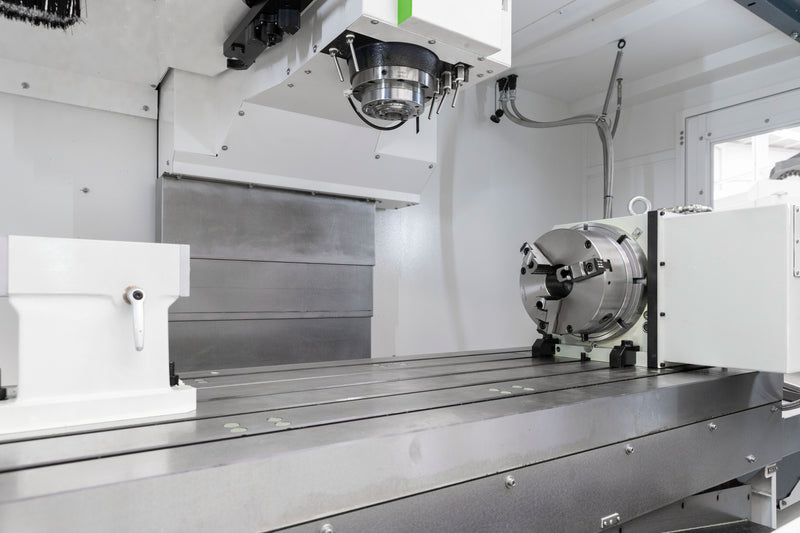

Mesa Rotativa
4º eje con contrapunto manual
4º eje con contrapunto cuna
4º y 5º ejes
Protección industrial

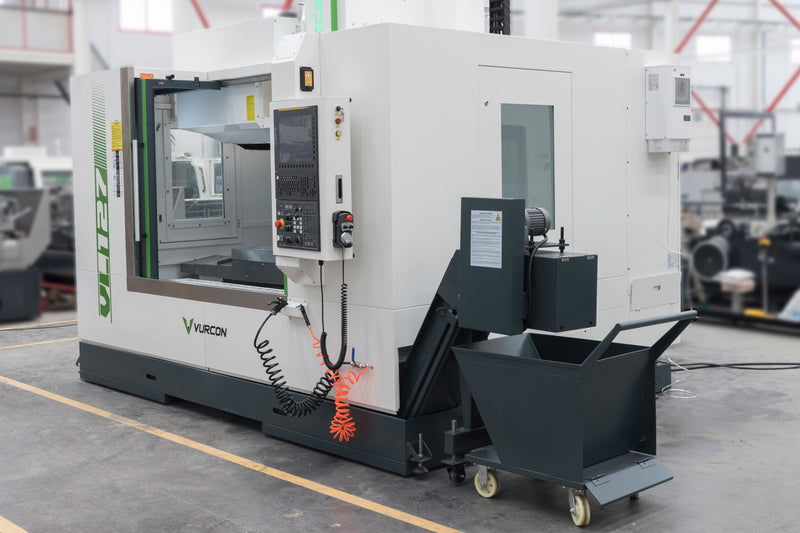

Evacuador de virutas
Cadena
Rascador
Husillo sin fin
Con tambor filtraje taladrina
Protección industrial

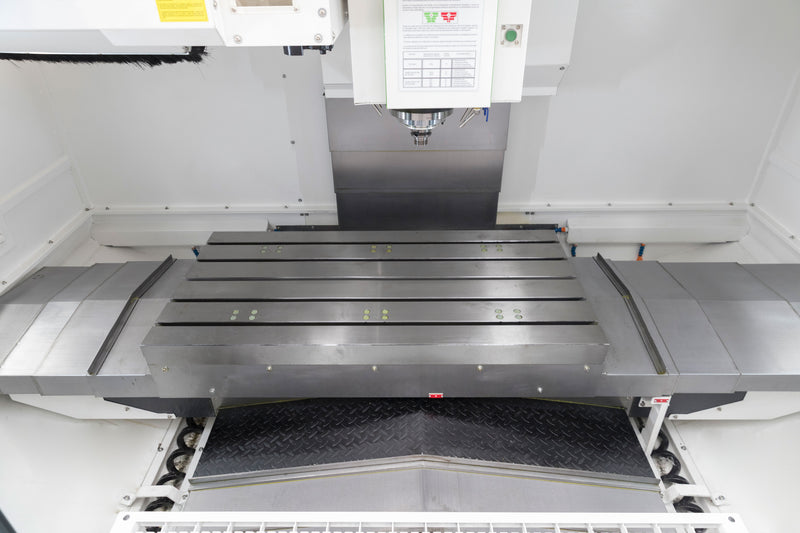

Recorridos en los ejes X/Y/Z
Selecciona el modelo según los recorridos necesarios para tu aplicación:
| Modelo | Eje X (mm) | Eje Y (mm) | Eje Z (mm) |
|---|---|---|---|
| VL-65 | 650 | 400 | 500 |
| VL-85 | 850 | 500 | 550 |
| VL-106 | 1000 | 620 | 630 |
| VL-116 | 1100 | 650 | 600 |
| VL-127 | 1200 | 700 | 700 |
| VL-147 | 1400 | 700 | 700 |
| VL-157 | 1500 | 700 | 700 |
| VL-158 | 1500 | 800 | 800 |
| VL-178 | 1700 | 800 | 800 |
💡 Consejo: Elige el modelo según el tamaño máximo de pieza que vayas a mecanizar. Considera añadir un margen de seguridad del 10-15% a tus necesidades actuales.
