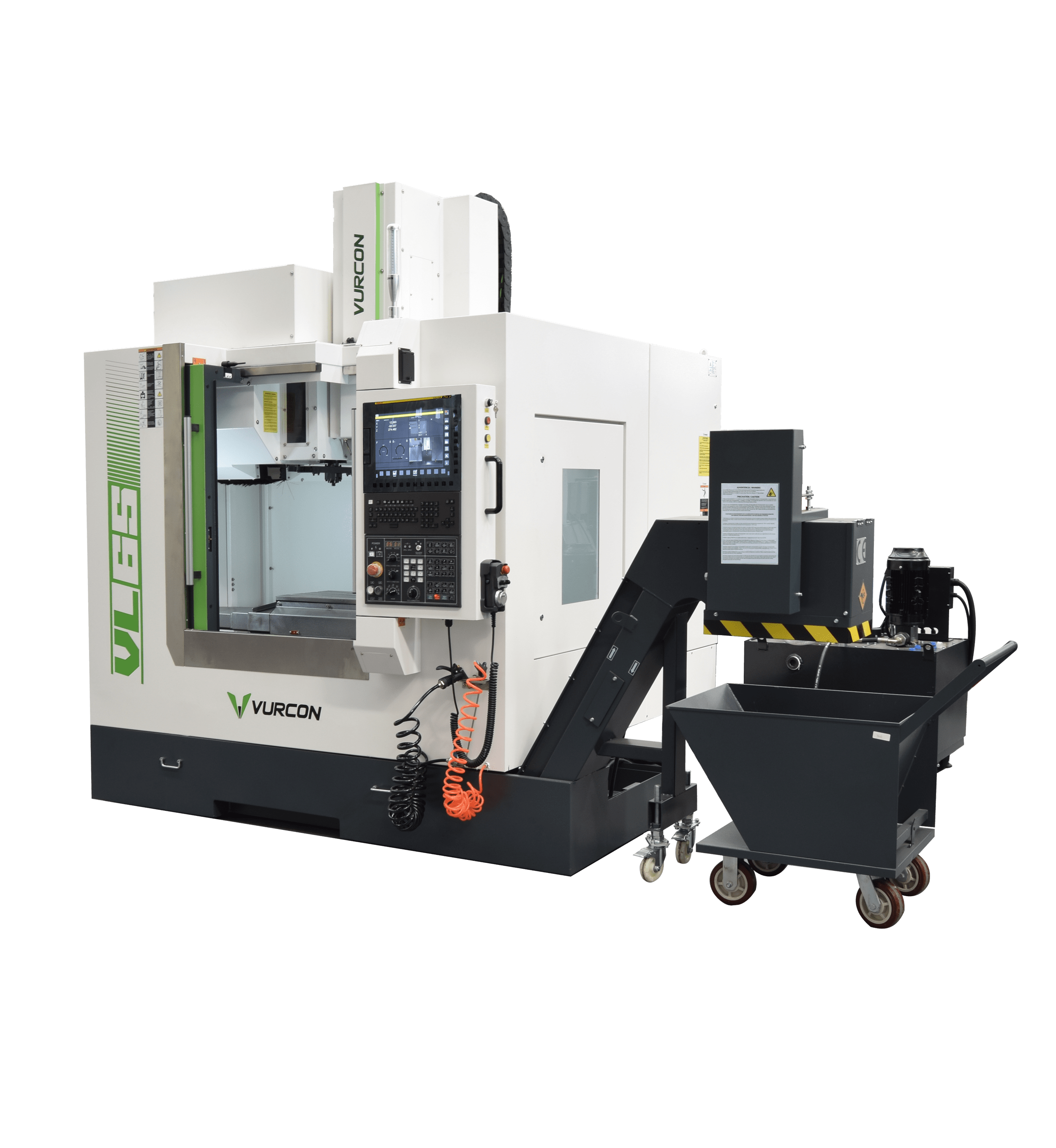

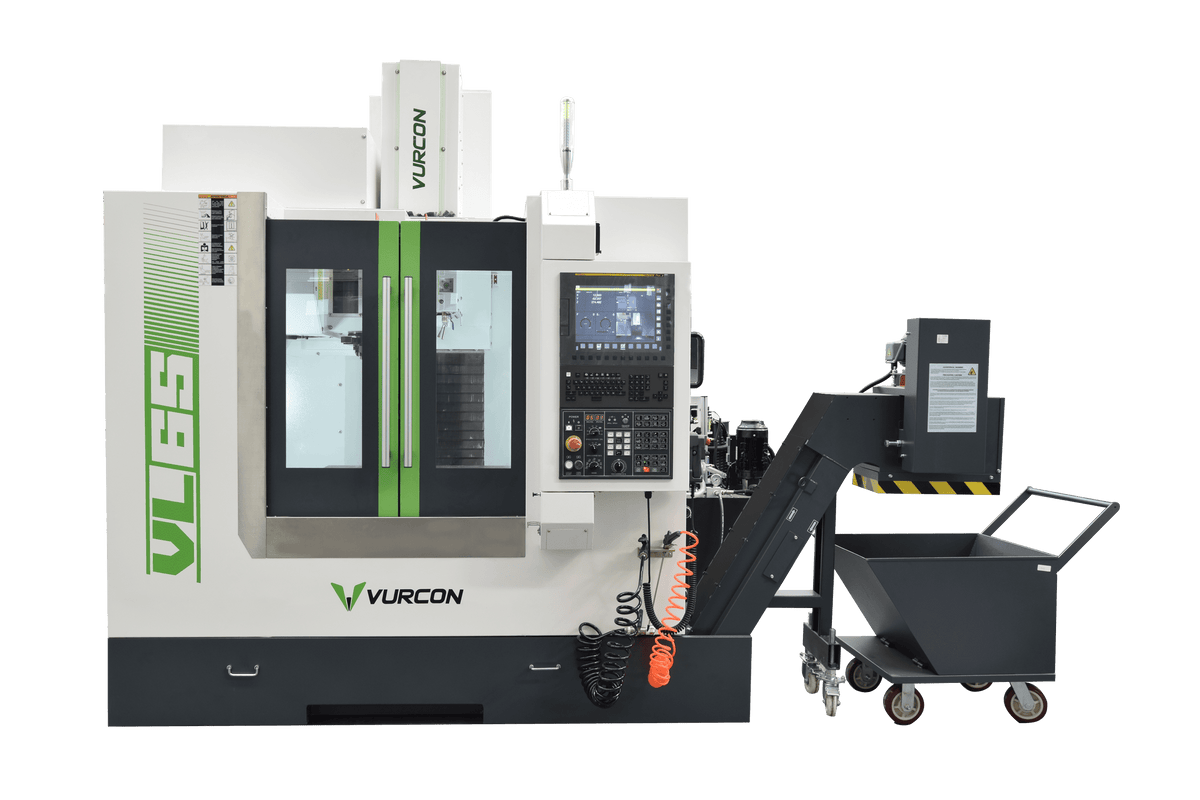

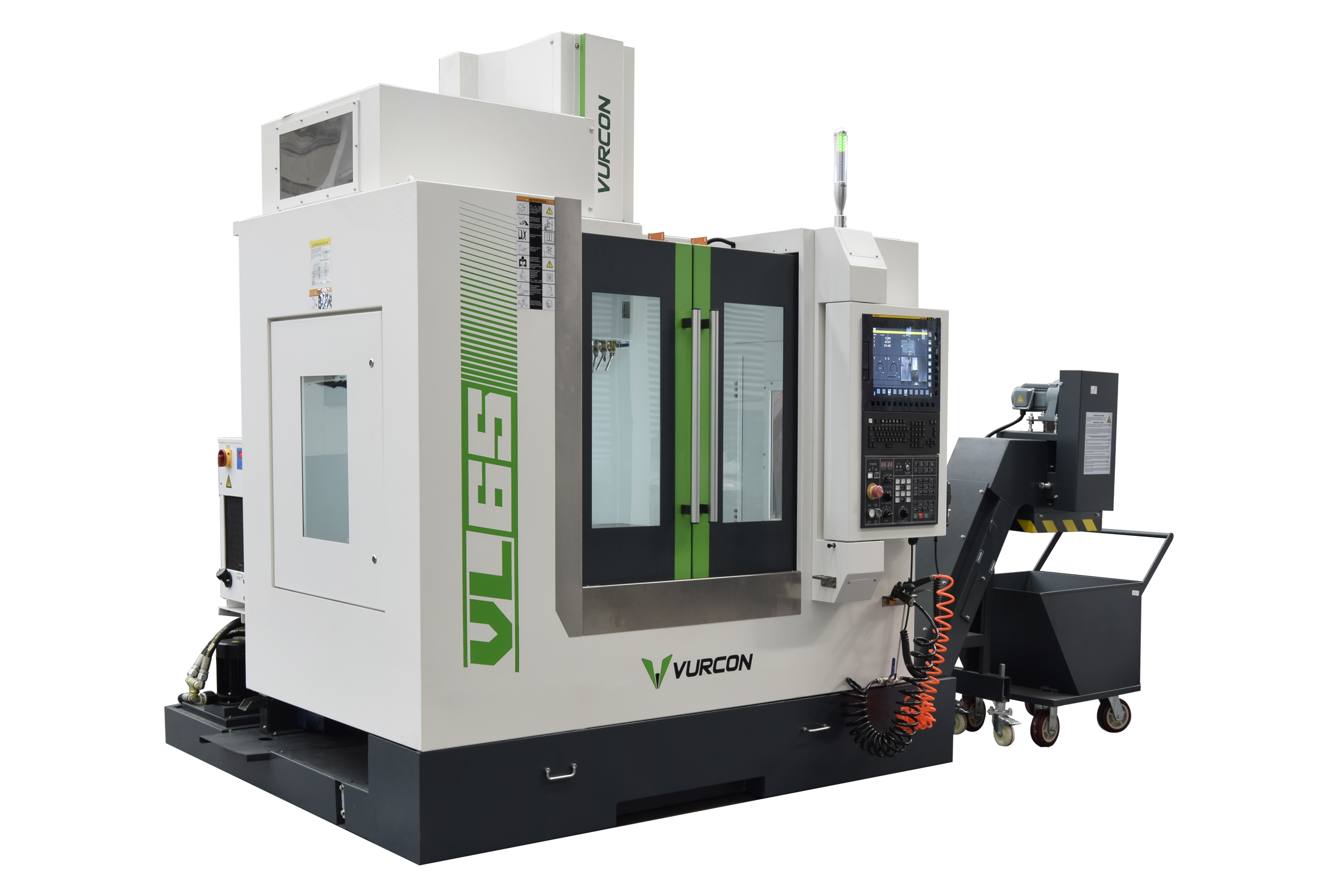

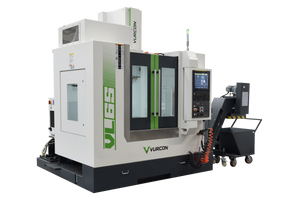

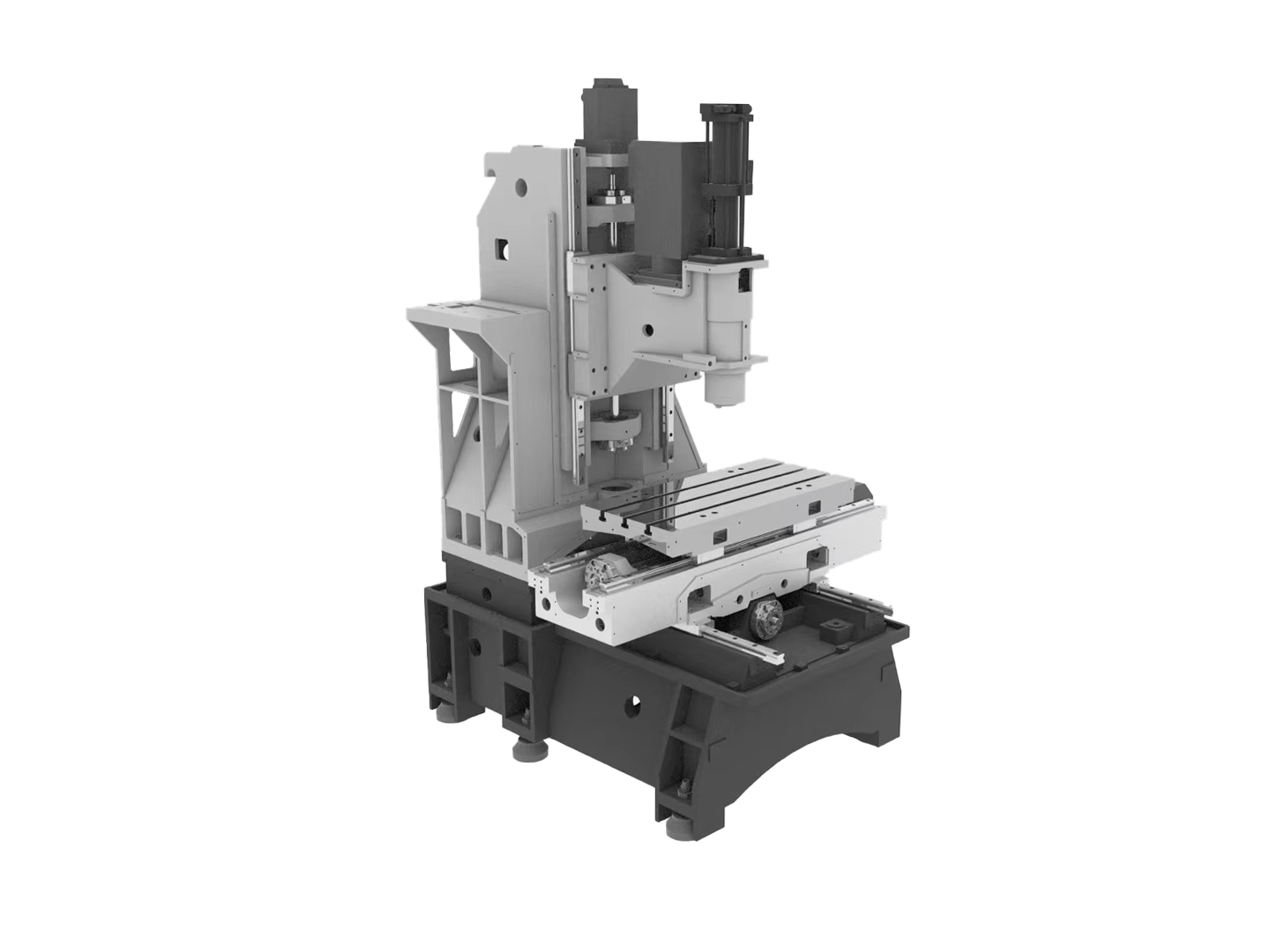

Centro de mecanizado Vurcon VL-65
- Equipamiento estándar completo
- Diferentes opciones de configuración de máquina
- Soporte técnico nacional
- Garantía ampliable
Envío Rápido
Calidad Garantizada
Presupuesto personalizado
Pago Seguro
Calidad
Asesoramiento
Servicio integral
Vurcon academy
Post venta
GarantíaRef.: VL65
| Mesa de trabajo (AxL) | 400x850 |
| Recorridos de los ejes X/Y/Z | 650/400/500 |
| Rango de velocidad | 20-10000 |
Ficha Técnica - VL-65

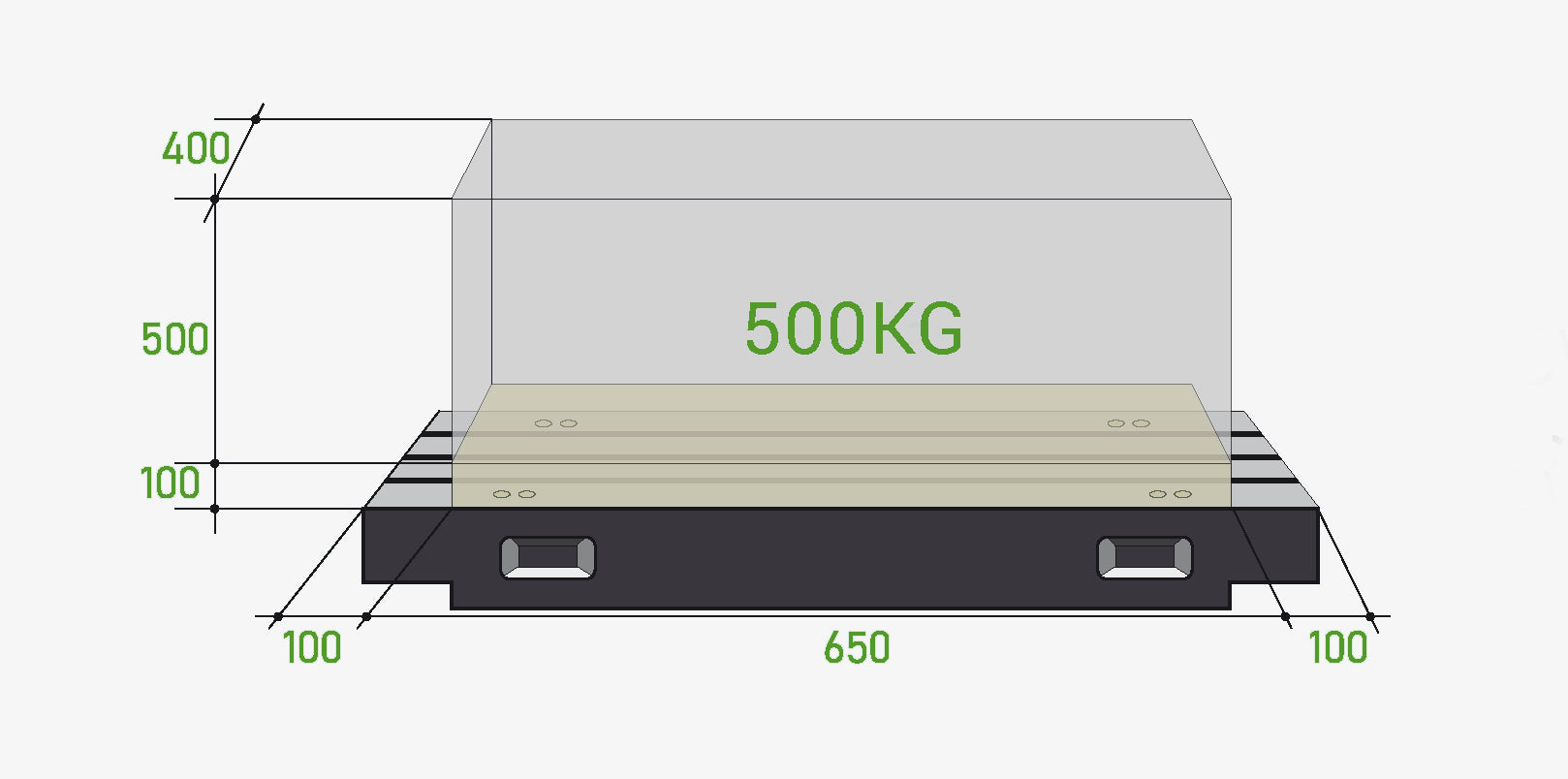

| CAPACIDAD | |

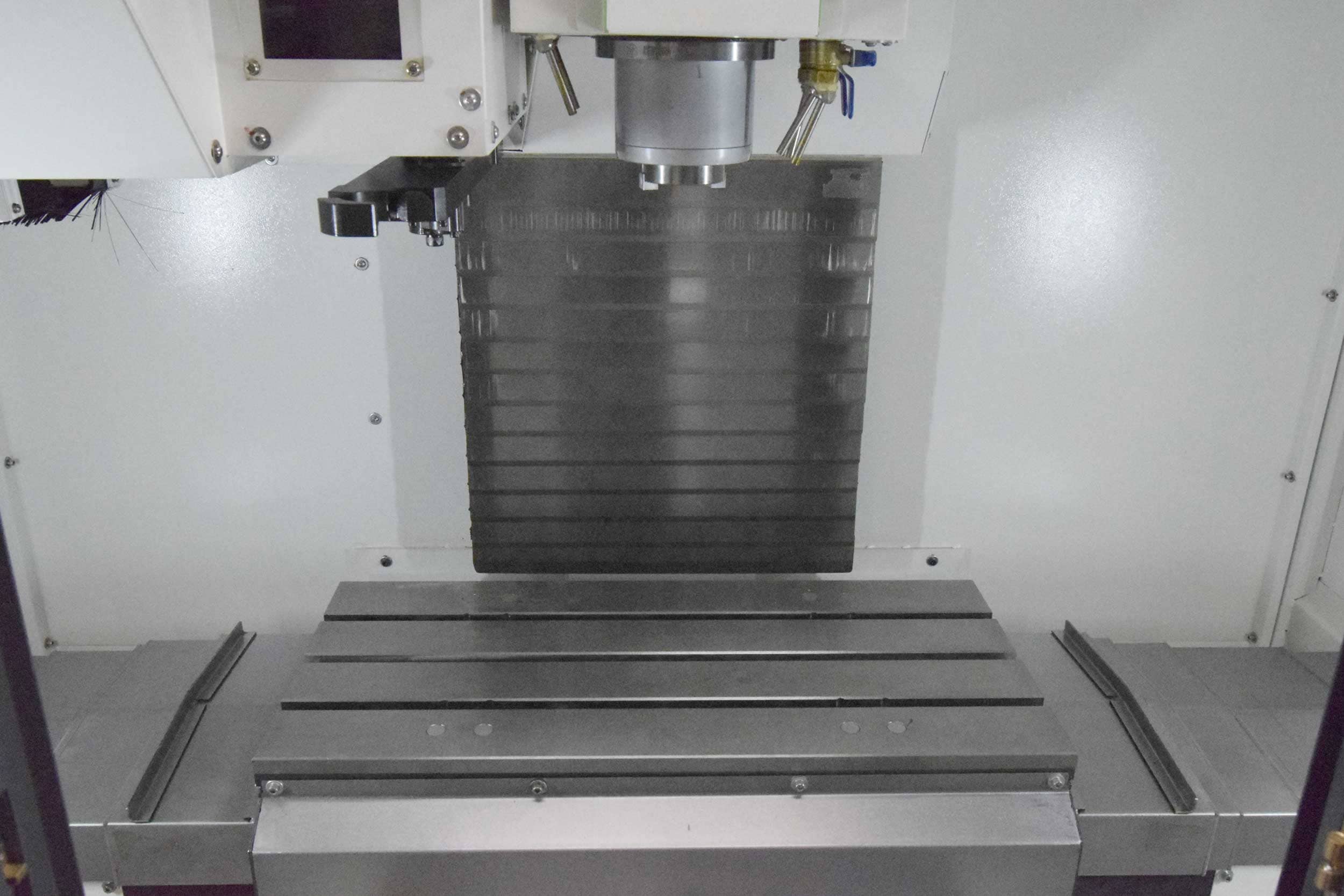

| Mesa de trabajo (Ancho x Alto) (mm) | 400x850 |
| Carga máx. de la mesa de trabajo (Kg) | 500 |
| Ranuras en T de la mesa (mm) | 3-18x100 |
| Distancia de la mesa al husillo (mm) | 100-600 |
| EJES X, Y, Z | |
| Recorridos (mm) | 650/400/500 |
| Avances rápidos de los ejes (m/min) | 48/48/32 |
| Distancia de la columna al centro del husillo (mm) | 451 |
| HUSILLOS | |
| Cono del husillo principal | BT40 (BBT40) |
| Velocidad del husillo (r.p.m) | 8.000 / 10.000 / 12.000 / 15.000 |
| Tipo transmisión del husillo principal | Correas / Directo |
| Potencia del motor principal (kW) | 7,5/11 / 11/15 |
| PRECISIÓN | |
| Posicionamiento (X,Y,Z) (mm) | ±0,008 |
| Repetibilidad (X,Y,Z) (mm) | ±0,005 |

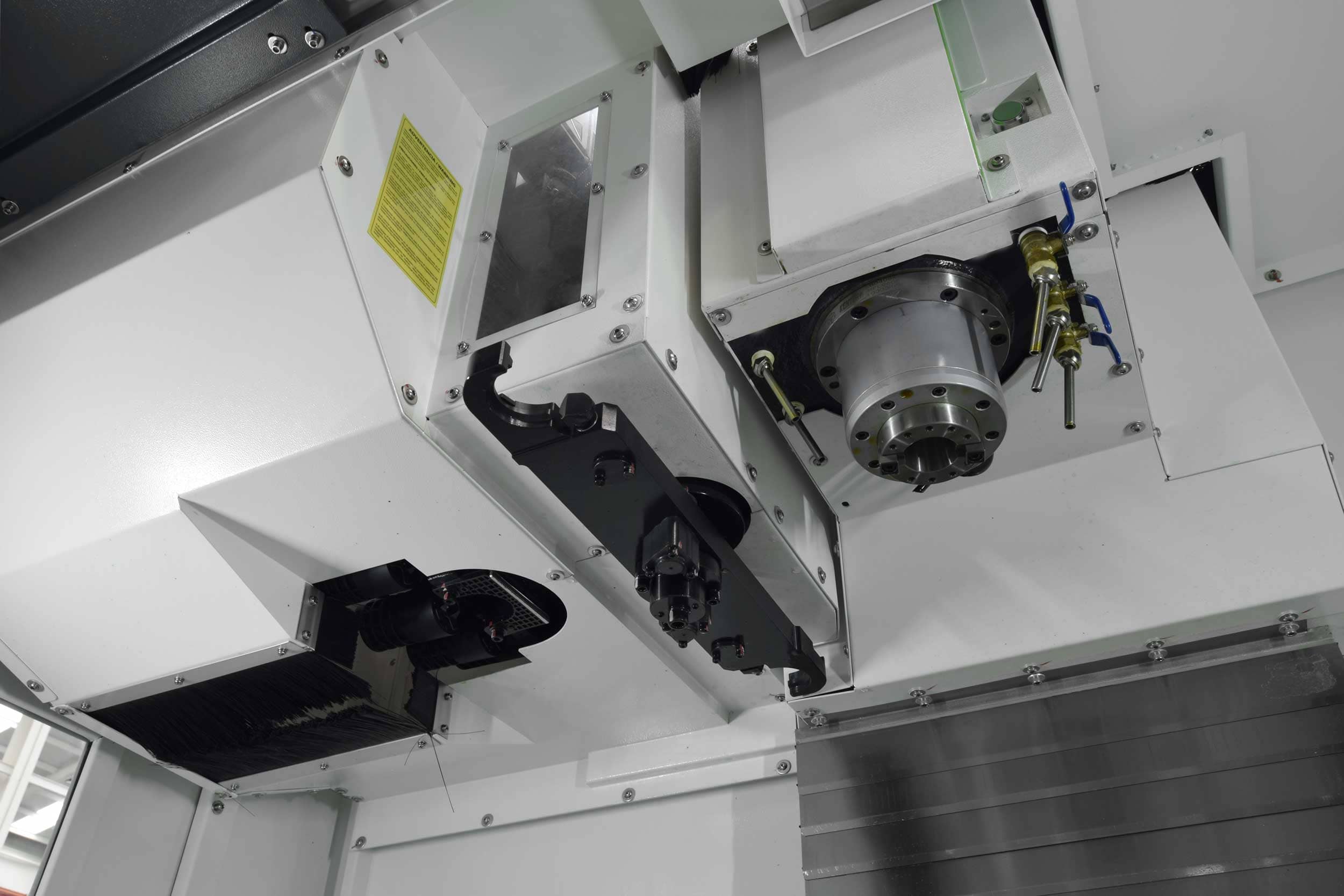

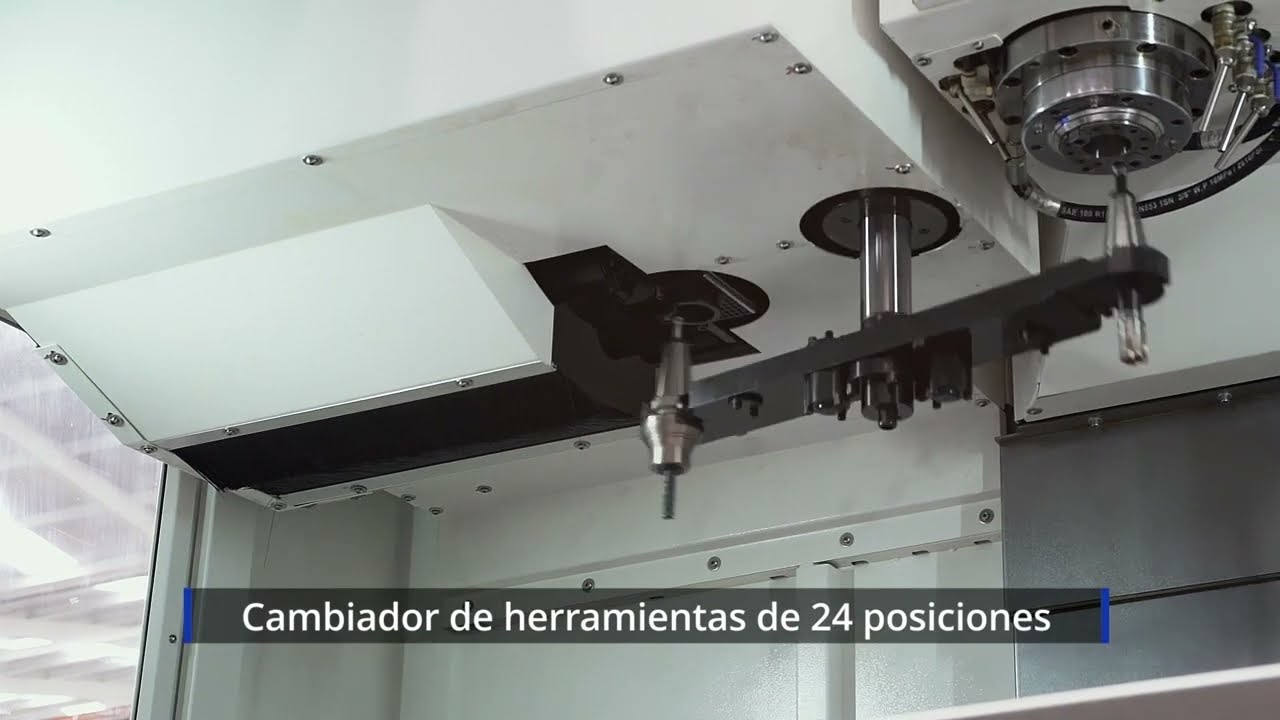

| CAMBIADOR DE HERRAMIENTAS | |
| Número de herramientas | 24 |
| Diámetro máximo de herramienta (mm) | 78 / 120 |
| Longitud máxima de herramienta (mm) | 220 |
| Peso máximo de herramienta (Kg) | 8 |
| Tiempo de intercambio de herramienta (s) | 2,5 |
| SUMINISTRO DE ENERGÍA | |
| Consumo neumático (Kg) | 6-8 |
| Consumo eléctrico (KVA) | 15 |
| Voltaje requerido | 380V ±10% 50Hz |
| MEDIDAS | |
| Dimensiones sin extractor (L x An x Al) (mm) | 2100x2300x2750 |
| Peso (Kg) | 4200 |
Configuración estándar
Control Fanuc 0iMF Plus (Type 2)
Pantalla 15 “ táctil
Fanuc Manual guide i
Volante electrónico

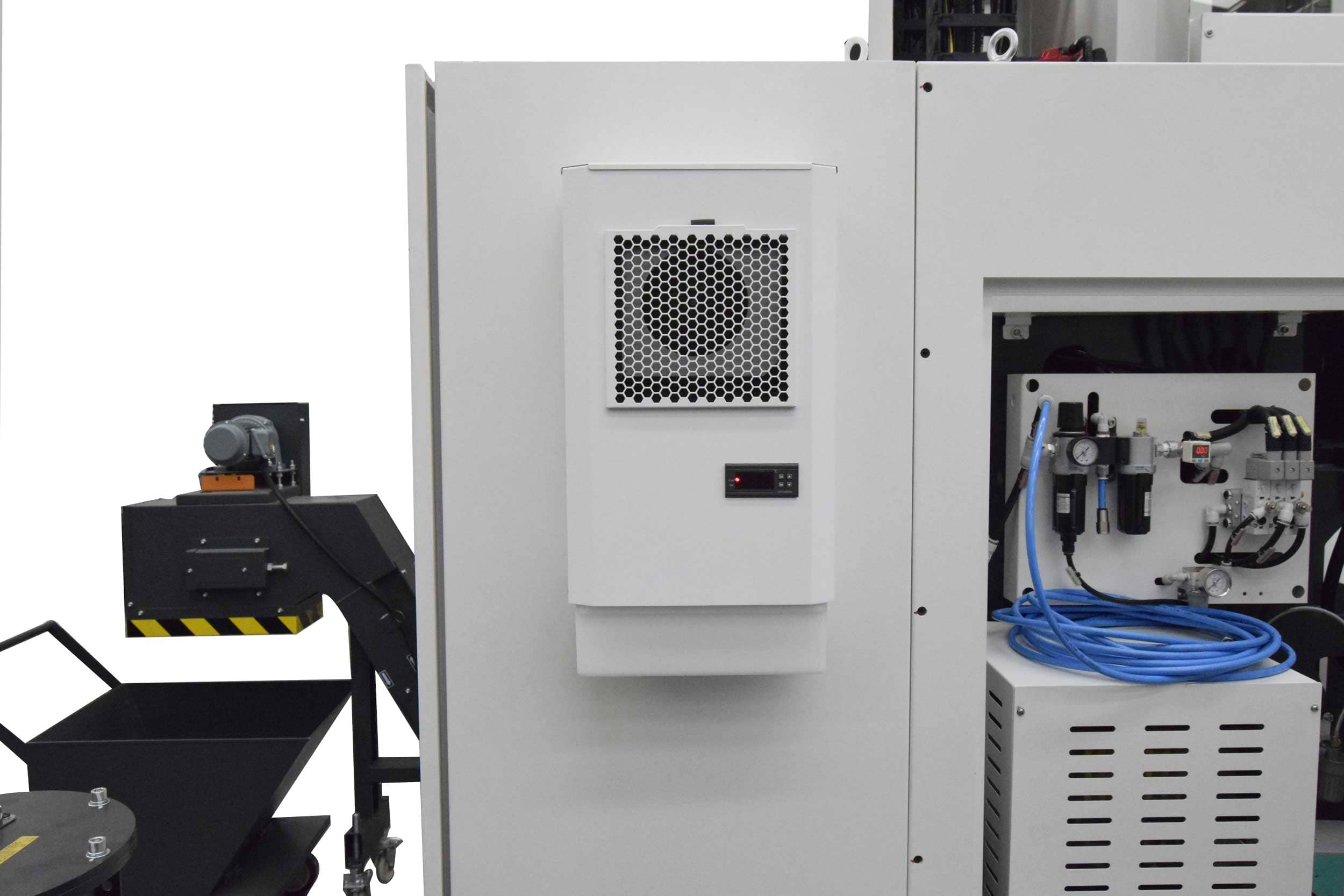

Aire acondicionado en el cuadro eléctrico
10.000 rpm tipo de transmisión: correas
Potencia del cabezal 7,5/11Kw
Tipo de cono: BT40 (BBT40)
Control Fanuc 0iMF Plus (Type 2)
Pantalla 15 “ táctil
Fanuc Manual guide i
Volante electrónico
Aire acondicionado en el cuadro eléctrico
10.000 rpm tipo de transmisión: correas
Potencia del cabezal 7,5/11Kw
Tipo de cono: BT40 (BBT40)
Cabezal refrigerado por aceite
Cambiador de herramientas de 20 posiciones
Sistema de lubricación automático
Extractor de viruta tipo cadena

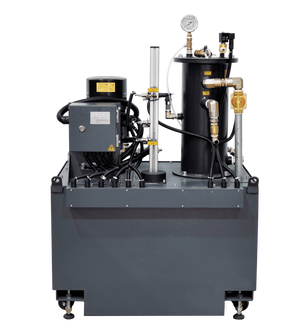

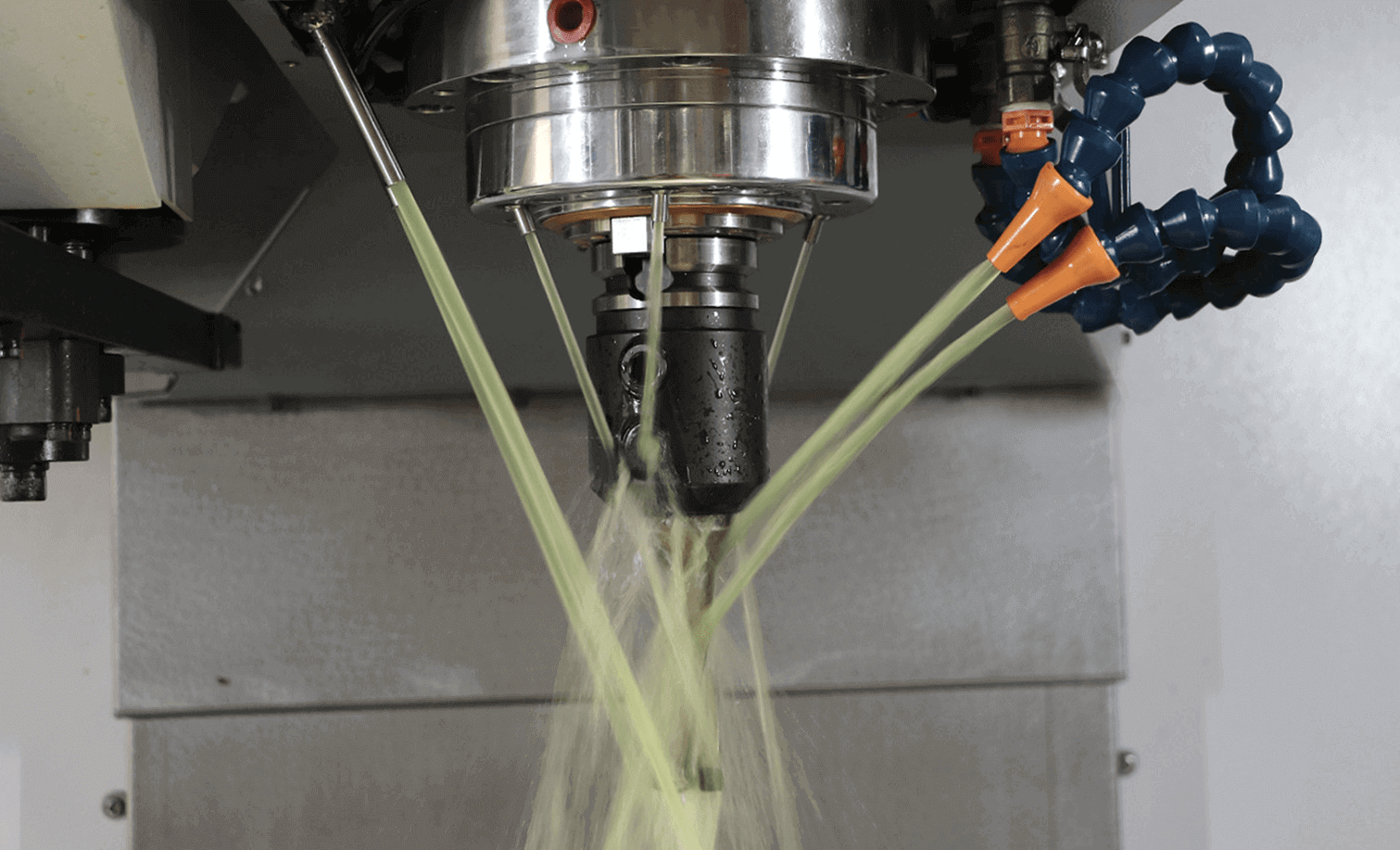

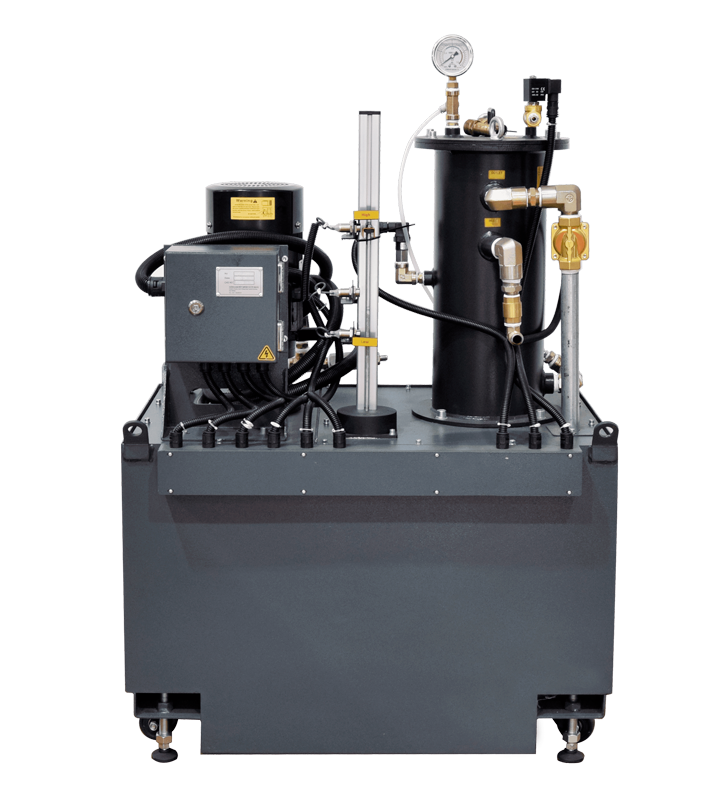

Taladrina a través de la herramienta 20 bar
Separador aceite/taladrina
Pistola limpieza de aire
Pistola limpieza con refrigerante
Diseñado para tu taller
Infinitas opciones de configuración para cada proyecto
Característica
Tipo de transmisión del cabezal
Electromandrino
Caja engranajes
Correas
Motor directo
Característica
Controles
HEIDENHAIN
FANUC
SIEMENS
FAGOR
Característica
Velocidad del cabezal (rpm)
6000 RPM
8000 RPM
10000-12000 RPM
12000-15000 RPM
Control Siemens 828D
Tipo de cono
BT40
BBT40
BT50
BBT50
Característica
Sondas Renishaw de medición de herramienta
Sonda de contacto
Sonda Láser
Característica
Cambiador de herramienta
Tipo tambor (30,32)
Tipo cadena (32/40/60)
Característica
OPCIONAL: Escalas ópticas en los ejes (XYZ)
Escalas ópticas en los ejes (XYZ)
Protección industrial
Mesa Rotativa
4º eje con contrapunto manual
4º eje con contrapunto cuna
4º y 5º ejes
Protección industrial
Evacuador de virutas
Cadena
Rascador
Husillo sin fin
Con tambor filtraje taladrina
Protección industrial
Recorridos en los ejes X/Y/Z
Selecciona el modelo según los recorridos necesarios para tu aplicación:
| Modelo | Eje X (mm) | Eje Y (mm) | Eje Z (mm) |
|---|---|---|---|
| VL-65 | 650 | 400 | 500 |
| VL-85 | 850 | 500 | 550 |
| VL-106 | 1000 | 620 | 630 |
| VL-116 | 1100 | 650 | 600 |
| VL-127 | 1200 | 700 | 700 |
| VL-147 | 1400 | 700 | 700 |
| VL-157 | 1500 | 700 | 700 |
| VL-158 | 1500 | 800 | 800 |
| VL-178 | 1700 | 800 | 800 |
💡 Consejo: Elige el modelo según el tamaño máximo de pieza que vayas a mecanizar. Considera añadir un margen de seguridad del 10-15% a tus necesidades actuales.
