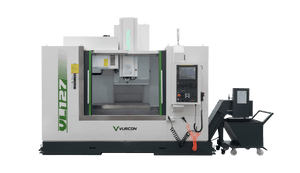

Centro de mecanizado Vurcon VL-127

Ref.: VL-127 Mesa de trabajo (AxL) 700x1400 Recorridos de los ejes X/Y/Z 1200/700/700 Rango de velocidad 20 - 10000 Ficha técnica ...
Descargar Ficha Técnica
  • Equipamiento estándar completo
  • Diferentes opciones de configuración de máquina
  • Soporte técnico nacional
  • Garantía ampliable
Envío Rápido

Envío Rápido

Calidad Garantizada

Calidad Garantizada

Presupuesto personalizado

Presupuesto personalizado

Pago Seguro

Pago Seguro

Ref.: VL-127

Mesa de trabajo (AxL) 700x1400
Recorridos de los ejes X/Y/Z 1200/700/700
Rango de velocidad

20 - 10000


Ficha técnica

Características
Marca VURCON
Mesa de trabajo (AxL) mm 700x1400
Control FANUC 0i MF
Recorrido del eje X mm 1200
Recorrido del eje Y mm 700
Recorrido del eje Z mm 700
Carga máx. admitida sobre la mesa de trabajo Kg 1300
Distancia husillo-mesa mm 110 - 740
Ranuras en T mm 5 ranuras/slots de 18
Distancia entre ranuras mm 100
Cono del husillo principal BT40
Distancia columna - centro del husillo mm 766
Rango de velocidad rpm 20 - 10000
Transmisión del husillo principal Correas
Potencia del motor principal en S6 kw 15
Equilibrado del cono G1
Precisión del husillo mm ±0.005
Precisión dinámica mm ±0.003

Avance rápido del eje X m/min 36
Avance rápido del eje Y m/min 36
Avance rápido del eje Z m/min 32
Avance de trabajo mm/min 12000
Tipo de almacén de herramientas Doble brazo
Tipo de cambiador de herramientas Random
Capacidad de herramientas pc 30
Diá. máx. de htas con hta adyacente mm 78
Diá. máx sin herramienta adyacente mm 120
Peso máx. de herramienta admitido Kg 8
Longitud máx. de hta. admitida mm 300
Consumo neumático Kg 6 - 8
Consumo eléctrico Kva 20
Potencia requerida 3-380V±10% 50Hz
Flujo de la bomba refrigerante l/min 30
Rango de temperatura ambiental óptima º 0 - 40
Humedad ambiental óptima % 20 - 80
Tipo de carenado Completo
Precisión posicionamiento X/Y/Z mm ±0.012
Precisión reposicionamiento X/Y/Z mm ±0.005
Dimensiones mm 3800x2960x3000
Peso Kg 10500



Configuración estándar

  • CN Fanuc 0i-MF PLUS (Type II)
  • Pantalla color táctil  15”
  • Manual Guide i
  • Roscado rígido
  • Interface de comunicaciones: Ethernet, USB, Compacflash, RS232
  • Motor principal de 15 kw, con un Par 191Nm.
  • Servomotores ejes de 3kw.
  • 10.000 RPM
  • Cabezal refrigerado por enfriador de aceite
  • Cono BBT-40

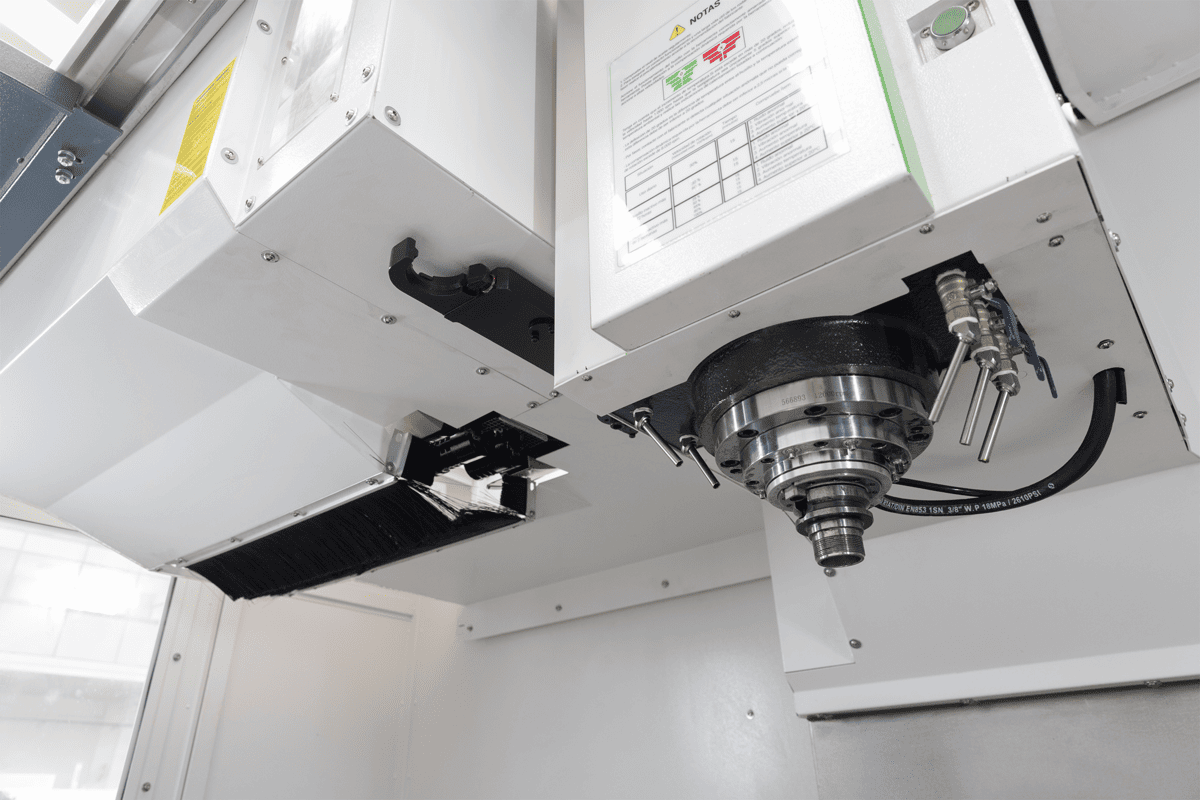

  •  Cambiador de herramientas de 24 posiciones de doble brazo con intercambio Random
  • Separador de aceite/taladrina
  • Extractor de virutas tipo cadena, con dos husillos laterales + trolley
  • Guías lineales con patines de rodillos en los tres ejes
  • Protecciones telescópicas en los tres ejes
  • Lubricación automática
  • Aire acondicionado en el cuadro eléctrico
  • Sistema de refrigeración circular en el husillo principal más lanzas de taladrina
  • Barrido de virutas por chorro de taladrina
  • Taladrina a través de la herramienta con bomba de alta presión de 20 Bar + Subtanque con filtros
  • Luz de trabajo y de estado de maquina
  • Desconexión automática (M30 Off)
  • Carenado completo
  • Marcado CE
