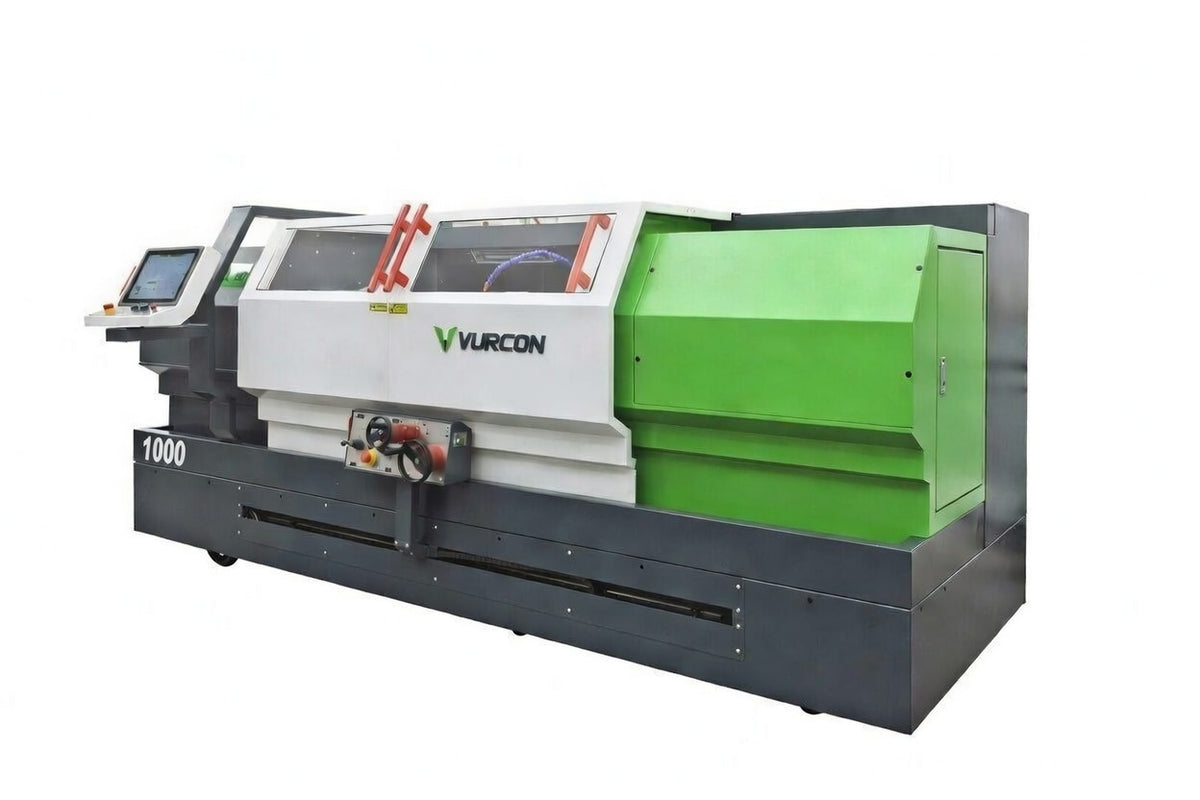

Torno electrónico de bancada paralela EL 40X1000
Ficha Técnica: Torno EL40X1000
Categoría
Concepto
Unidad
Valor
Capacidad
Máx volteo sobre bancada
mm
400
Máx. volteo sobre carro
mm
200
Longitud máxima de la pieza
mm
1000
Ancho de la bancada
mm
320
Husillo
Tamaño del plato
mm
200
Pasos de velocidad
-
Regulación continua
Veloc...
- Fabricación bajo pedido
- Personalización CNC
- Soporte técnico nacional
- Garantía 24 meses
Envío Rápido
Calidad Garantizada
Presupuesto personalizado
Pago Seguro
Ficha Técnica: Torno EL40X1000
| Categoría | Concepto | Unidad | Valor |
|---|---|---|---|
| Capacidad | Máx volteo sobre bancada | mm | 400 |
| Máx. volteo sobre carro | mm | 200 | |
| Longitud máxima de la pieza | mm | 1000 | |
| Ancho de la bancada | mm | 320 | |
| Husillo | Tamaño del plato | mm | 200 |
| Pasos de velocidad | - | Regulación continua | |
| Velocidad máxima del husillo | r.p.m. | 2000 | |
| Agujero del Husillo | mm | 53 | |
| Conicidad interna del husillo | - | 1:19.18 | |
| Nariz del Husillo | - | A6 | |
| Motor y Torque | Potencia del motor principal | kW | 5.5/7.5 |
| Potencia del servomotor X/Z | kW | 0.85/1.3 | |
| Torque del husillo | N.m | 100 | |
| Torque eje X/Z | N.m | 5.4/8.4 | |
| Dimensiones y Peso | Dimensiones totales (LxAnxAlt) | mm | 2450 x 1450 x 1850 |
| Peso total de la máquina | Kg | 1500 |
Diseñado para tu taller
Infinitas opciones de configuración para cada proyecto

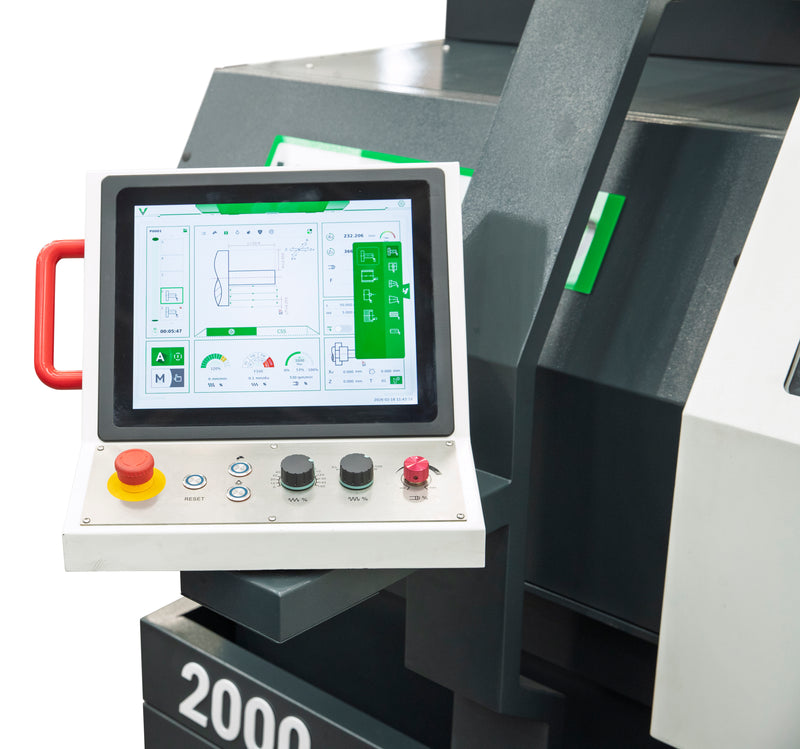

Control Numérico
✓ Estándar
- Fagor 8060 ELITE-T-ICU - Todos los modelos
+ Opcional
- Fanuc - Control de alta precisión
- Siemens - Tecnología alemana avanzada
Lubricación y Refrigeración
✓ Estándar
- Unidad de lubricación - Sistema automático centralizado
- Sistema de refrigeración - Incluido de serie
+ Opcional
- Aire acondicionado en cuadro eléctrico - Protección térmica avanzada
Cabezal con Eje C
✓ Estándar
- Cabezal con eje C - PL61M - Permite operaciones de fresado
Amarre de Pieza
✓ Estándar
- Plato de 3 garras 200mm - PL36
- Plato de 3 garras 250mm - PL50, PL61M
+ Opcional
- Plato hidráulico - Mayor fuerza de sujeción y precisión
Lunetas
✓ Estándar
- Luneta fija 20-130mm - Soporte para piezas pequeñas
- Luneta fija 130-260mm - Soporte para piezas grandes
- Luneta móvil 20-80mm - Soporte ajustable
Motor Principal
✓ Estándar
- Motor de 7,5 KW - PL36
- Motor de 15 KW - PL50
- Motor de 11 KW - PL61M
Sistema de Torreta
✓ Estándar
- Torreta de 6 posiciones - PL36
- Torreta de 8 posiciones - PL50
- Torreta de 12 posiciones motorizada - PL61M
+ Opcional
- Torreta 4 posiciones horizontal - Configuración especial
- Torreta 6 posiciones vertical - Mayor versatilidad
- Torreta de cambio rápido tipo Multifix - Máxima flexibilidad
Contrapunto
✓ Estándar
- Contrapunto manual - PL36, PL50, PL61M
+ Opcional
- Contrapunto hidráulico - Mayor precisión y rapidez en el posicionamiento
Volantes
✓ Estándar
- Volantes mecánicos - Control manual de precisión
+ Opcional
- Volante electrónico - Control digital de alta precisión
Sistema de Recogida de Viruta
✓ Estándar
- Bandeja recoge viruta extraíble - Fácil limpieza y mantenimiento
Tornos CNC Paralelos - Especificaciones
Compara las características de nuestros modelos de tornos CNC paralelos:
| Modelo | Volteo bancada | Volteo carro | Longitudes disponibles |
|---|---|---|---|
| PL36 | ⌀410 mm | ⌀220 mm | 750 / 1000 |
| PL50 | ⌀510 mm | ⌀290 mm | 750 / 1000 / 1500 / 2000 / 3000 |
| PL61M | ⌀610 mm | ⌀360 mm | 1000 / 1500 / 2000 / 3000 |
| PL63 | ⌀630 mm | ⌀340 mm | 1000 / 1500 / 2000 / 3000 |
📏 Guía de especificaciones
Volteo sobre bancada:
Diámetro máximo que puede girar sobre las guías de la bancada. Define la capacidad máxima teórica del torno.
Volteo sobre carro:
Diámetro máximo real de mecanizado considerando el carro transversal. Esta es la medida práctica de trabajo.
Longitud de torneado:
Distancia máxima entre puntos. Las longitudes superiores a 1000mm requieren bancada extendida.
💡 Cómo elegir tu modelo: Selecciona según el diámetro máximo de tus piezas (volteo sobre carro) y la longitud necesaria. Recomendamos añadir un 10-15% de margen para futuras aplicaciones.
