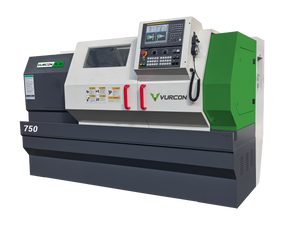

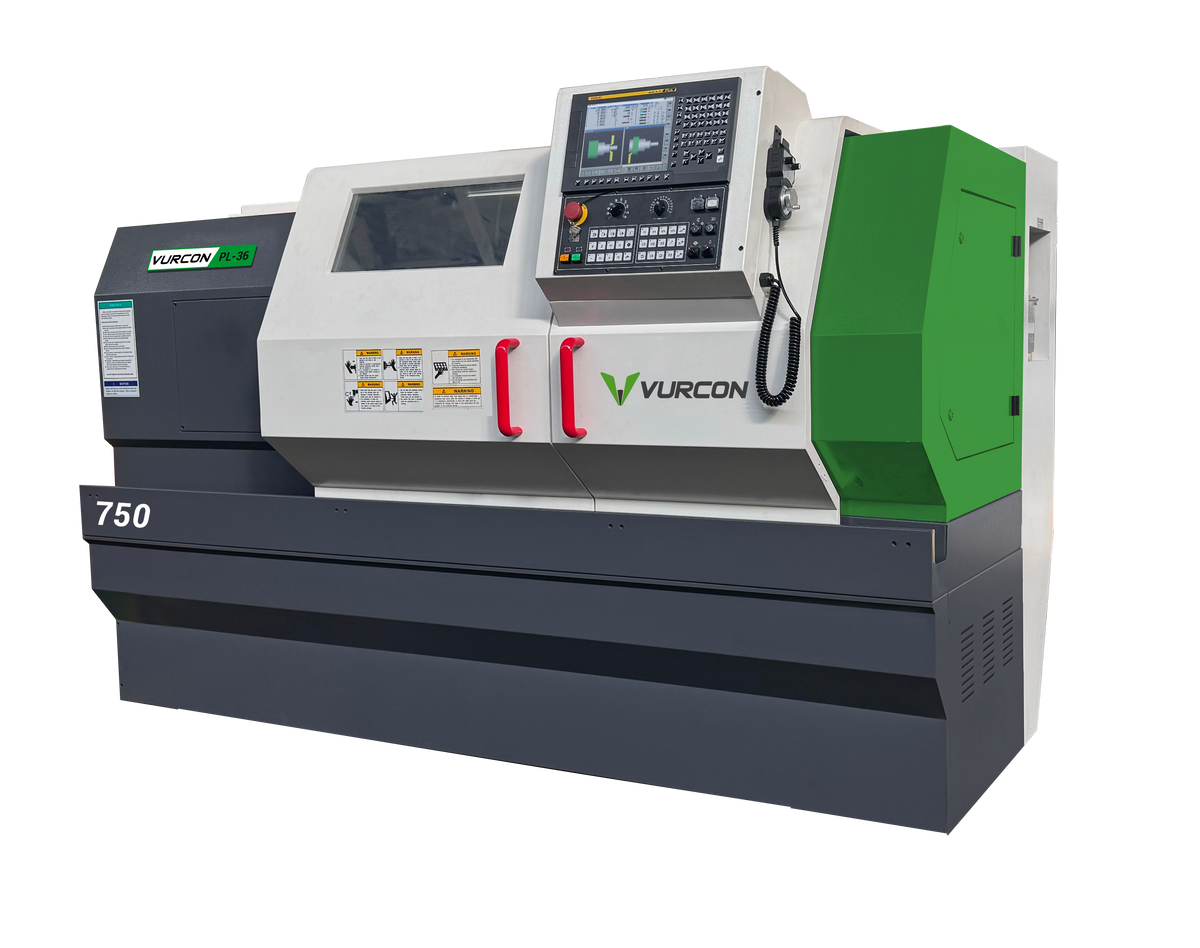

Torno cnc bancada paralela Vurcon PL-36x 750
47.800,00 €
Title
Vurcon
Torno cnc bancada paralela Vurcon PL-36x 750
Ref.: PL36
Diámetro máx. de torneado
ø360 mm
Distancia entre puntos
750 mm
Max. longitud torneado
580 mm
Ficha técnica
T...
- Fabricación bajo pedido
- Personalización CNC
- Soporte técnico nacional
- Garantía 24 meses
Envío Rápido
Calidad Garantizada
Presupuesto personalizado
Pago Seguro
Calidad
Asesoramiento
Servicio integral
Vurcon academy
Post venta
GarantíaRef.: PL36
| Diámetro máx. de torneado | ø360 mm |
| Distancia entre puntos | 750 mm |
| Max. longitud torneado | 580 mm |
Ficha técnica
| Torno cnc bancada paralela PL36x750 | |||
|---|---|---|---|
| Categoría | Característica | Unidad | Valor |
| Capacidad | Distancia entre puntos | mm | 750 |
| Max. volteo sobre la bancada | mm | ø410 | |
| Max. volteo sobre el carro | mm | ø220 | |
| Max. diámetro torneado | mm | ø360 | |
| Max. longitud torneado | mm | 580 | |
| Cabezal | Potencia motor principal | Kw | 5,5/7,5 |
| Agujero cónico del husillo | ø 70, 1:20 | ||
| Agujero del husillo | mm | ø 62 | |
| Nariz del husillo | A2-6 | ||
| Velocidad del husillo | r/min | 3000 | |
| Ejes X y Z | Avances rápido eje X/Z | m/min | 6 /12 |
| X-Husillo bolas ø/paso | ø25/4 | ||
| Z-Husillo bolas ø/paso | ø32/6 | ||
| Distancia entre guías X/Z | mm | 300 | |
| Recorrido en X | mm | 235 | |
| Recorrido en Z | mm | 580 | |
| Contrapunto | Diám. de la caña | mm | 65 |
| Recorrido de la caña | mm | 127 | |
| Cono morse caña | CM4 | ||
| Torreta | Posiciones torreta estándar | 6 | |
| Dimensiones de la hta. | mm | 20x20 | |
| Diámetro porta hta. interiores | mm | ø20/ø25 | |
| Medidas | Dimensiones (LxAnxAlt) | m | 2,21x1,5x1,7 |
| Peso | Kg | 1700 | |
Configuración estándar
- FAGOR 8060 ELITE-T-ICU

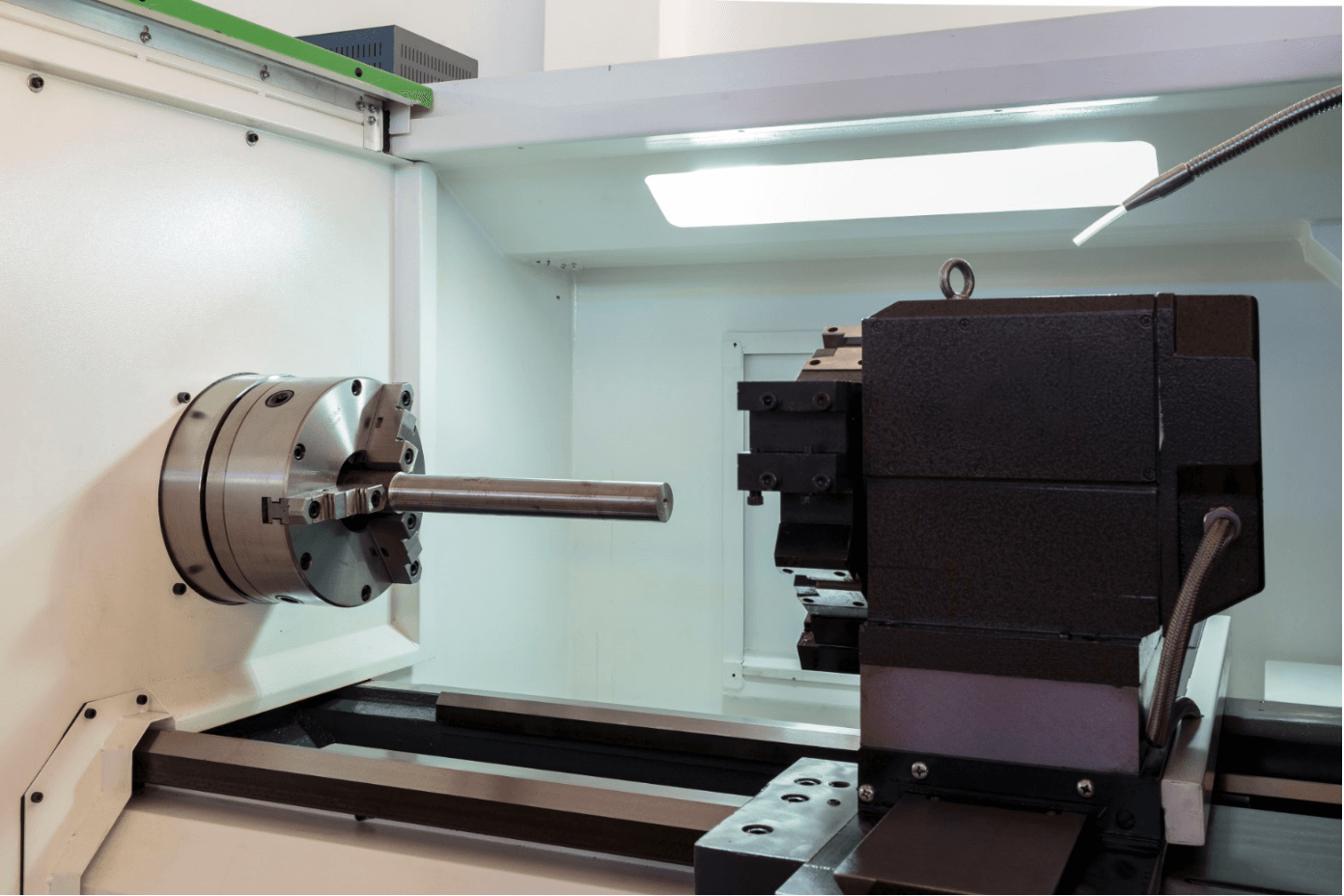

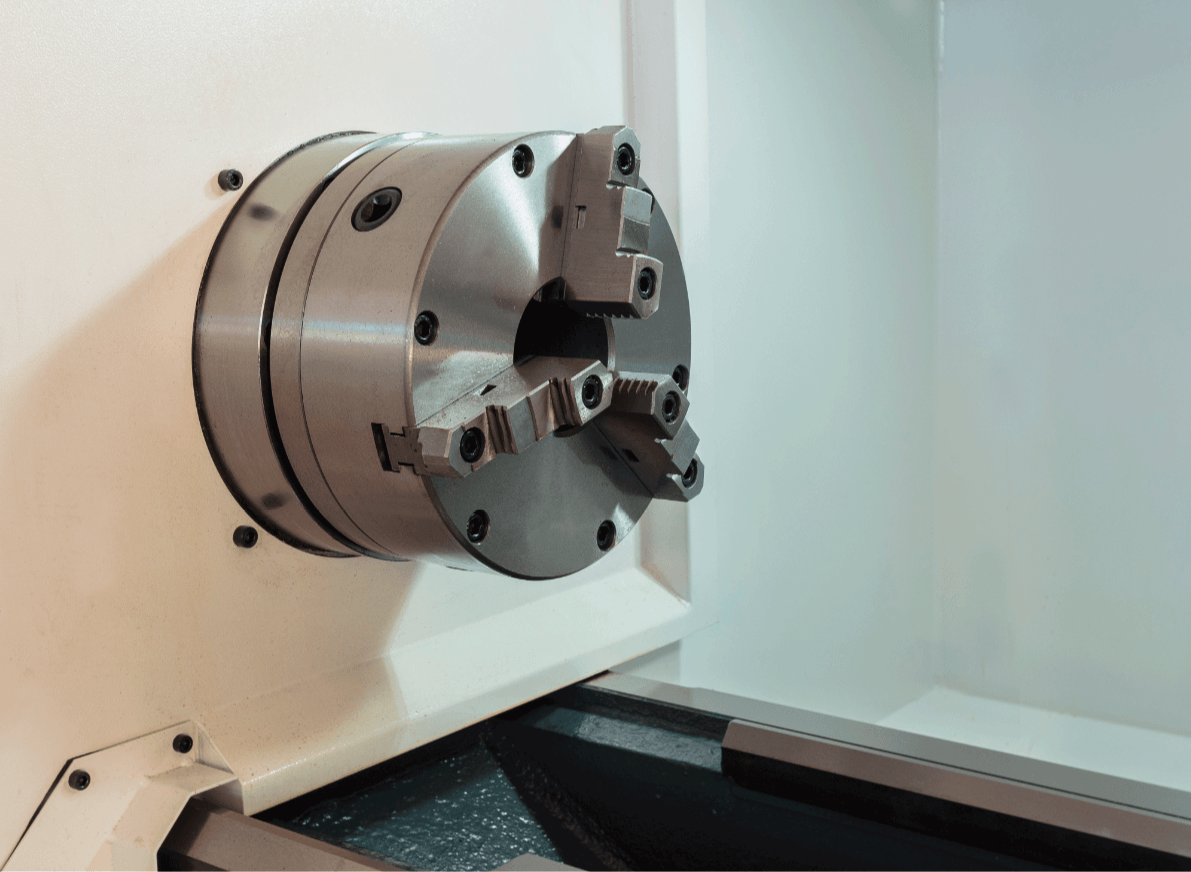

Plato de 3 garras Ø 200mm (PL36)
Luneta fija 20-130mm
Luneta fija 130-260mm
Luneta móvil 20-80 mm
Volantes mecánicos
Torreta de 6 posiciones (PL36)
Motor principal de 7,5 kW (PL36)
Contrapunto manual/
Unidad de lubricación
Sistema de refrigeración
Bandeja recoge virutas extraible
Carenado completo
Diseñado para tu taller
Infinitas opciones de configuración para cada proyecto
Control Numérico
✓ Estándar
- Fagor 8060 ELITE-T-ICU - Todos los modelos
+ Opcional
- Fanuc - Control de alta precisión
- Siemens - Tecnología alemana avanzada
Lubricación y Refrigeración
✓ Estándar
- Unidad de lubricación - Sistema automático centralizado
- Sistema de refrigeración - Incluido de serie
+ Opcional
- Aire acondicionado en cuadro eléctrico - Protección térmica avanzada
Cabezal con Eje C
✓ Estándar
- Cabezal con eje C - PL61M - Permite operaciones de fresado
Amarre de Pieza
✓ Estándar
- Plato de 3 garras 200mm - PL36
- Plato de 3 garras 250mm - PL50, PL61M
+ Opcional
- Plato hidráulico - Mayor fuerza de sujeción y precisión
Lunetas
✓ Estándar
- Luneta fija 20-130mm - Soporte para piezas pequeñas
- Luneta fija 130-260mm - Soporte para piezas grandes
- Luneta móvil 20-80mm - Soporte ajustable
Motor Principal
✓ Estándar
- Motor de 7,5 KW - PL36
- Motor de 15 KW - PL50
- Motor de 11 KW - PL61M
Sistema de Torreta
✓ Estándar
- Torreta de 6 posiciones - PL36
- Torreta de 8 posiciones - PL50
- Torreta de 12 posiciones motorizada - PL61M
+ Opcional
- Torreta 4 posiciones horizontal - Configuración especial
- Torreta 6 posiciones vertical - Mayor versatilidad
- Torreta de cambio rápido tipo Multifix - Máxima flexibilidad
Contrapunto
✓ Estándar
- Contrapunto manual - PL36, PL50, PL61M
+ Opcional
- Contrapunto hidráulico - Mayor precisión y rapidez en el posicionamiento
Volantes
✓ Estándar
- Volantes mecánicos - Control manual de precisión
+ Opcional
- Volante electrónico - Control digital de alta precisión
Sistema de Recogida de Viruta
✓ Estándar
- Bandeja recoge viruta extraíble - Fácil limpieza y mantenimiento
Tornos CNC Paralelos - Especificaciones
Compara las características de nuestros modelos de tornos CNC paralelos:
| Modelo | Volteo bancada | Volteo carro | Longitudes disponibles |
|---|---|---|---|
| PL36 | ⌀410 mm | ⌀220 mm | 750 / 1000 |
| PL50 | ⌀510 mm | ⌀290 mm | 750 / 1000 / 1500 / 2000 / 3000 |
| PL61M | ⌀610 mm | ⌀360 mm | 1000 / 1500 / 2000 / 3000 |
| PL63 | ⌀630 mm | ⌀340 mm | 1000 / 1500 / 2000 / 3000 |
📏 Guía de especificaciones
Volteo sobre bancada:
Diámetro máximo que puede girar sobre las guías de la bancada. Define la capacidad máxima teórica del torno.
Volteo sobre carro:
Diámetro máximo real de mecanizado considerando el carro transversal. Esta es la medida práctica de trabajo.
Longitud de torneado:
Distancia máxima entre puntos. Las longitudes superiores a 1000mm requieren bancada extendida.
💡 Cómo elegir tu modelo: Selecciona según el diámetro máximo de tus piezas (volteo sobre carro) y la longitud necesaria. Recomendamos añadir un 10-15% de margen para futuras aplicaciones.
