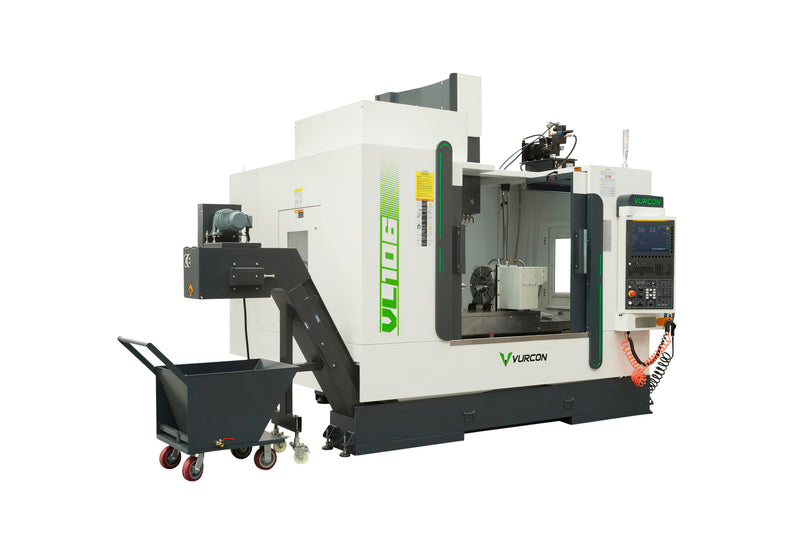

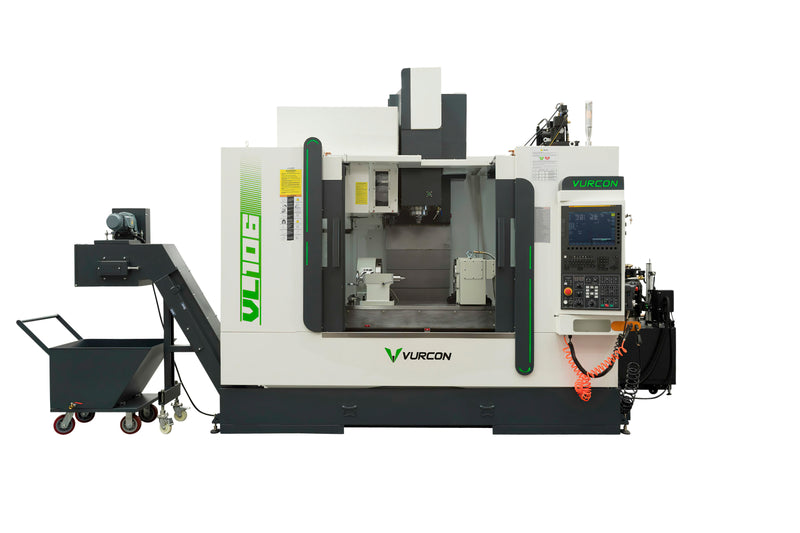

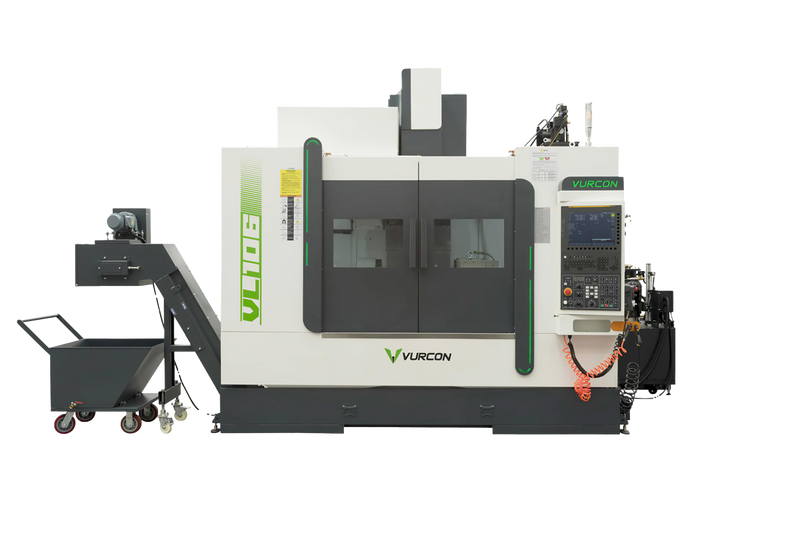

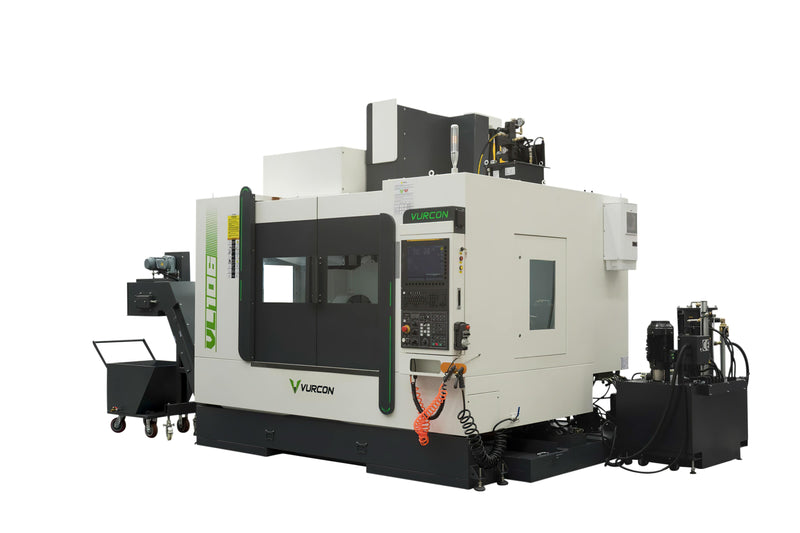

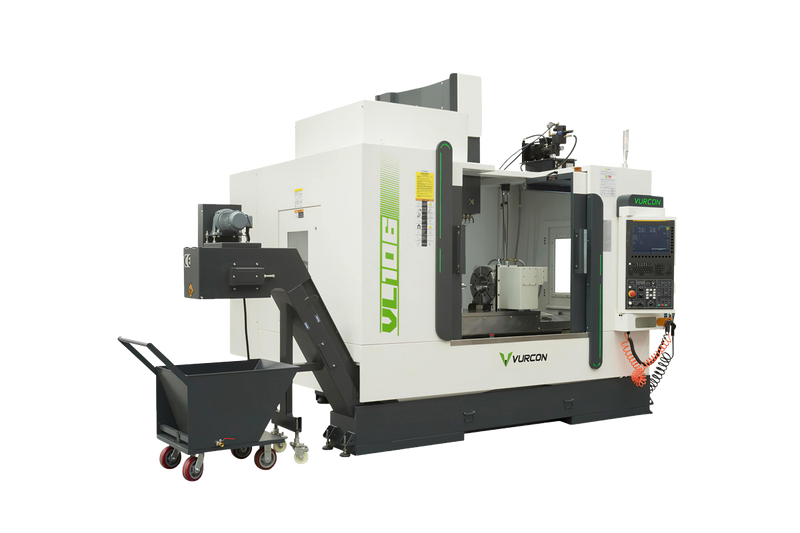

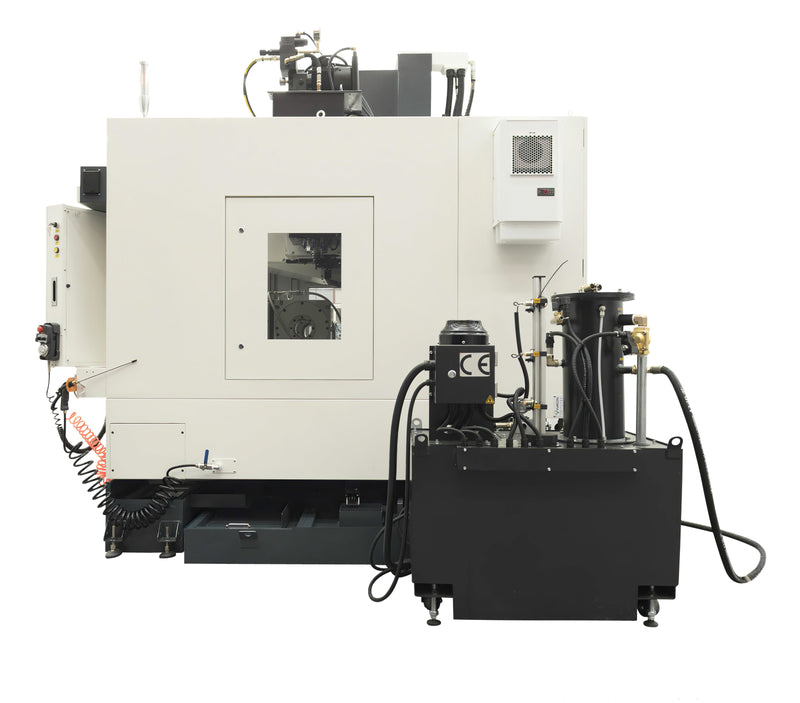

Centro di lavorazione a 3 assi VL-106
Rif.: VL-106
Piano di lavoro (LxA)
600 x 1200
Corsa degli assi X/Y/Z
1000/ 620/ 630
Intervallo di velocità
20 - 10000
Scheda Tecnica
CAPACITÀ
Piano di lavoro (Larghezza x Altezza) (mm)
600 x 1200
Carico massimo del piano di lavoro (Kg)
1000
Scanalature a T del piano (mm)
5-1...
- Fabbricazione su ordinazione
- Personalizzazione CNC
- Assistenza tecnica nazionale
- Garanzia 24 mesi
Spedizione Veloce
Qualità Garantita
Preventivo personalizzato
Pagamento Sicuro
Rif.: VL-106
| Piano di lavoro (LxA) | 600 x 1200 |
| Corsa degli assi X/Y/Z | 1000/ 620/ 630 |
| Intervallo di velocità | 20 - 10000 |
Scheda Tecnica
| CAPACITÀ | |
| Piano di lavoro (Larghezza x Altezza) (mm) | 600 x 1200 |
| Carico massimo del piano di lavoro (Kg) | 1000 |
| Scanalature a T del piano (mm) | 5-18x100 |
| Distanza dal piano al mandrino (mm) | 100-740 |
| ASSI X, Y, Z | |
| Corsa (mm) | 1000/620/630 |
| Velocità rapida degli assi (m/min) | 36/36/32 |
| Distanza dalla colonna al centro del mandrino (mm) | 667 |

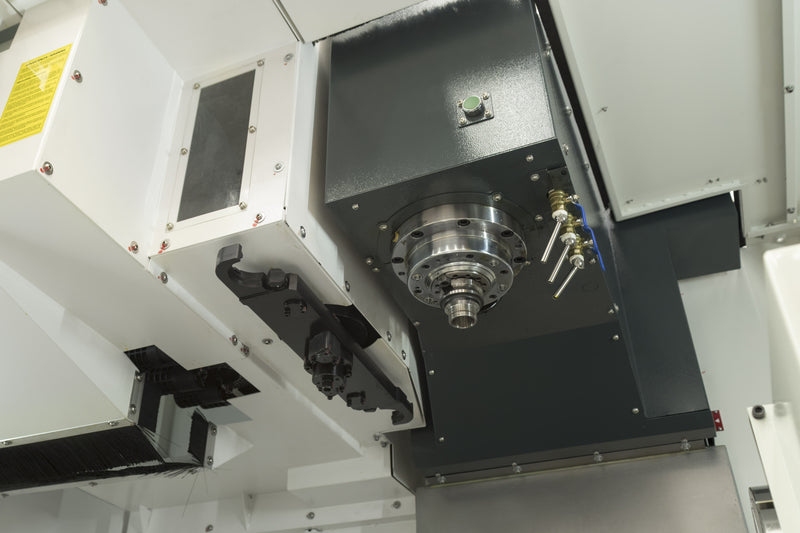

| MANDRINI | |
| Cono del mandrino principale | BT40 (BBT40) |
| Velocità del mandrino (giri/min) | 8.000 / 10.000 / 12.000 / 15.000 |
| Tipo di trasmissione del mandrino principale | Cinghie / Diretto |
| Potenza del motore principale (kW) | 7,5/11 / 11/15 |
| PRECISIONE | |
| Posizionamento (X,Y,Z) (mm) | ±0,005 |
| Ripetibilità (X,Y,Z) (mm) | ±0,003 |

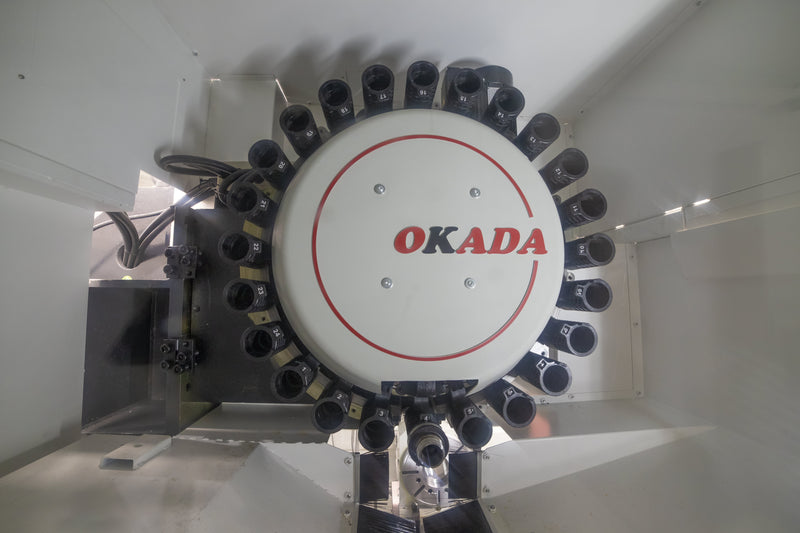

| CAMBIO UTENSILI | |
| Numero di utensili | 30 |
| Diametro massimo utensile (mm) | 78 / 120 |
| Lunghezza massima utensile (mm) | 300 |
| Peso massimo utensile (Kg) | 8 |
| Tempo di cambio utensile (s) | 2,5 |
| ALIMENTAZIONE | |
| Consumo aria compressa (Kg) | 6-8 |
| Consumo elettrico (KVA) | 20 |
| Tensione richiesta | 380V ±10% 50Hz |
| DIMENSIONI | |
| Dimensioni senza aspiratore (L x Larg x Alt) (mm) | 2850x2500x2850 |
| Peso (Kg) | 7300 |
Configurazione standard
- Guide lineari e pattini a rulli sugli assi X/Y/Z
- Mandrini a sfere precaricati
- Filettatura rigida
- Sistema di raffreddamento del pezzo
- Scambiatore di calore nel quadro elettrico
- Spegnimento automatico
- Carena completa
- Raccoglitore olio per guide
- Tenuta d’aria nel mandrino
- Sistema di lubrificazione automatico
- Interfaccia RS232
- Pistola ad aria
- Volantino elettronico
- Spessori di livellamento
- Marcatura CE
Progettato per la tua officina
Infinite opzioni di configurazione per ogni progetto
Caratteristica
Tipo di trasmissione della testa
Elettromandrino
Scatola ingranaggi
Cinture
Motore diretto
Caratteristica
Controlli
HEIDENHAIN
FANUC
SIEMENS
FAGOR
Caratteristica
Velocità della testina (rpm)
6000 giri/min
8000 giri/min
10000-12000 RPM
12000-15000 RPM
Controllo Siemens 828D
Tipo di cono
BT40
BBT40
BT50
BBT50
Caratteristica
Sonde di misura utensili Renishaw
Sonda di contatto
Sonda Laser
Caratteristica
Cambiattrezzi
Tipo tamburo (30,32)
Tipo catena (32/40/60)
Caratteristica
OPZIONALE: Scale ottiche sugli assi (XYZ)
Scale ottiche sugli assi (XYZ)
Protezione industriale
Tavola Rotante
4º asse con contrappunto manuale
4º asse con contrappunto a culla
4º e 5º assi
Protezione industriale
Evacuatore di trucioli
Catena
Raschietto
Mandrino senza fine
Con tamburo filtraggio trucioli
Protezione industriale
Corse sugli assi X/Y/Z
Seleziona il modello in base alle corse necessarie per la tua applicazione:
| Modello | Asse X (mm) | Asse Y (mm) | Asse Z (mm) |
|---|---|---|---|
| VL-65 | 650 | 400 | 500 |
| VL-85 | 850 | 500 | 550 |
| VL-106 | 1000 | 620 | 630 |
| VL-116 | 1100 | 650 | 600 |
| VL-127 | 1200 | 700 | 700 |
| VL-147 | 1400 | 700 | 700 |
| VL-157 | 1500 | 700 | 700 |
| VL-158 | 1500 | 800 | 800 |
| VL-178 | 1700 | 800 | 800 |
💡 Consiglio: Scegli il modello in base alla dimensione massima del pezzo che intendi lavorare. Considera di aggiungere un margine di sicurezza del 10-15% alle tue esigenze attuali.
