850 mm
Recorridos X · Y · Z
Y: 500 mm · Z: 550 mm
Mesa 500×1000 mm
10.000 rpm
Husillo
BBT40 · 11/15 kW
30 H
Almacén herramientas
Descripción del producto

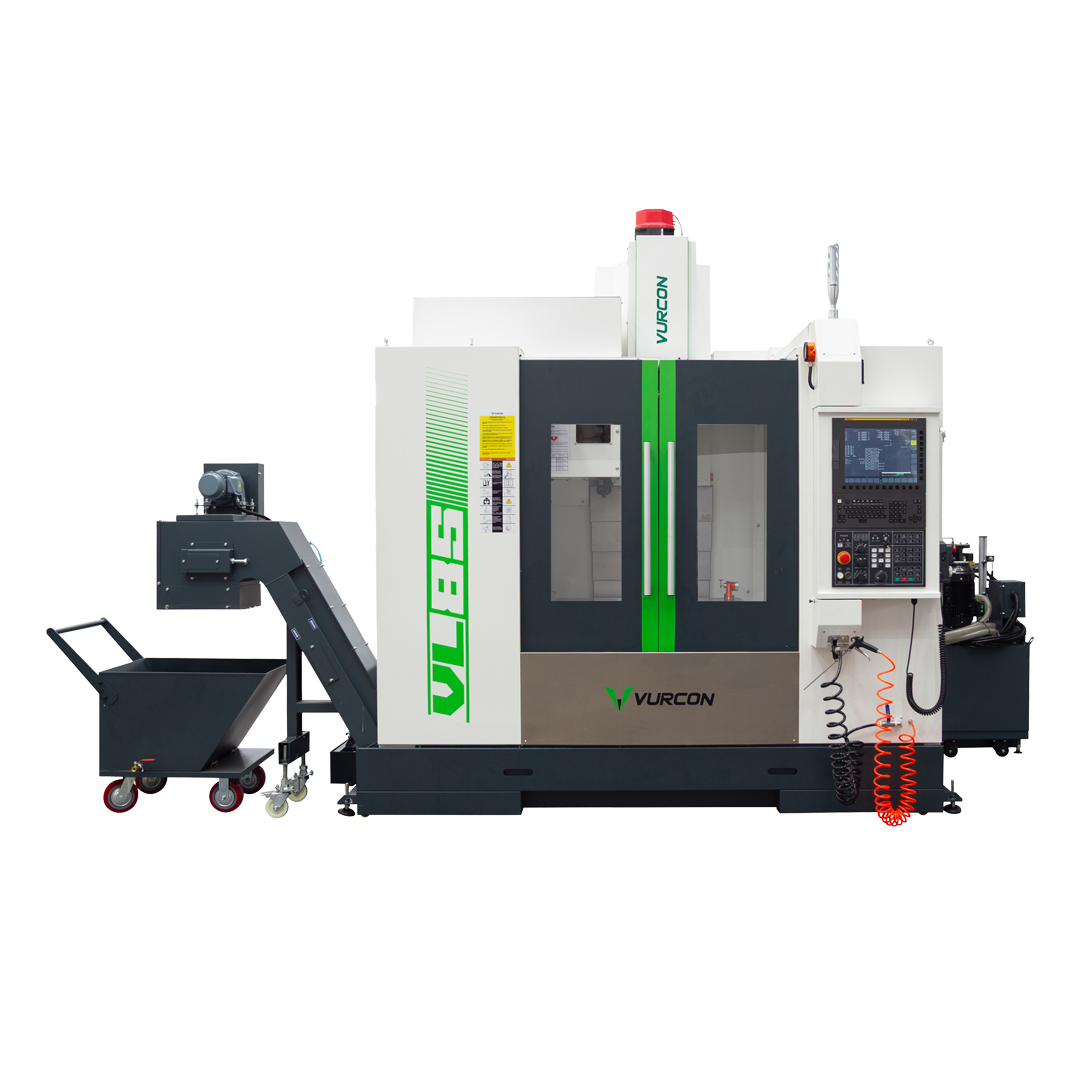

Ref.: VL85
| Tavola di lavoro (LxP) | 500x1000 |
| Percorsi degli assi X/Y/Z | 850 /500 /550 |
| Intervallo di velocità | 20-10000 |
Scheda tecnica
| Caratteristiche | ||
| Marca | VURCON | |
|---|---|---|
| Tavola di lavoro (LxP) | mm | 500x1000 |
| Controllo | FANUC 0i MF | |
| Corsa asse X | mm | 850 |
| Corsa asse Y | mm | 500 |
| Corsa asse Z | mm | 550 |
| Carico max. ammesso sulla tavola di lavoro | Kg | 600 |
| Distanza mandrino-tavola | mm | 100 - 650 |
| Scanalature a T | mm | 1-5 |
| Distanza tra scanalature | mm | 100 |
| Cono del mandrino principale | BT40 | |
| Distanza colonna - centro mandrino | mm | 582 |
| Intervallo di velocità | rpm | 20-10000 |
| Potenza del motore principale in S6 | kw | 15 |
| Equilibratura del cono | G1 | |
| Precisione del mandrino | mm | ±0,005 |
| Precisione dinamica | mm | ±0.007 |
| Portautensili standard | MSA403 BT40 | |
| Potenza servomotore asse X | kw | 1.8 |
| Potenza servomotore asse Y | kw | 1.8 |
| Potenza servomotore asse Z | kw | 2.5 |
| Avanzamento rapido asse X | m/min | 48 |
| Avanzamento rapido asse Y | m/min | 48 |
| Avanzamento rapido asse Z | m/min | 32 |
| Avanzamento di lavoro | mm/min | 12000 |
| Tipo di magazzino utensili | Braccio doppio | |
| Tipo di cambio utensili | Casuale | |
| Capacità utensili | pc | 30 |
| Diam. max utensili con utensile adiacente | mm | 78 |
| Diam. max senza utensile adiacente | mm | 120 |
| Peso max. utensile ammesso | Kg | 8 |
| Lunghezza max. utensile ammessa | mm | 300 |
| Consumo pneumatico | Kg | 6-8 |
| Consumo elettrico | Kva | 20 |
| Potenza richiesta | 380V±10% 50Hz | |
| Intervallo di temperatura ambientale ottimale | º | 0-40 |
| Umidità ambientale ottimale | % | 20-80 |
| Tipo di carenatura | Completo | |
| Precisione posizionamento X/Y/Z | mm | ±0.008 |
| Precisione riposizionamento X/Y/Z | mm | ±0.004 |
| Dimensioni | mm | 2460×2355×2860 |
| Peso | Kg | 6000 |
Configurazione standard
- Controllo Fanuc 0iMF Tipo2 con schermo touch da 15"
- Manuale Fanuc guida I
- Volante elettronico
- Filettatura rigida
- Aria condizionata nel quadro elettrico
- 10.000rpm tipo di trasmissione: cinghie
- Potenza testa 7,5/11Kw
- Tipo di cono BT40 (BBT40)
- Testa raffreddata ad olio
- Cambiattrezzi a 24 posizioni (Tipo Random)
- Sistema di lubrificazione automatico
- Estrattore di trucioli tipo catena
- Lubricazione attraverso l'utensile 20 bar
- Separatore olio/soluzione da taglio
- Pistola di pulizia ad aria
- Pistola di pulizia con refrigerante
Mesa y recorridos
Recorrido eje X
850 mm
Recorrido eje Y
500 mm
Recorrido eje Z
550 mm
Mesa de trabajo
500×1000 mm
Dimensiones (L×A×H)
2978×2490×2885 mm
Husillo principal
Velocidad máxima
10.000 rpm
Potencia del motor
11/15 kW
Cono de herramienta
BBT40
Almacén de herramientas
Nº de herramientas
30
Control CNC y datos generales
Sistema CNC
—
Peso de la máquina
6.000 kg
Este producto no tiene variantes configurables. Contacta con nosotros para opciones especiales o personalizaciones.
Solicitar informaciónVídeo no disponible para este producto.
Contacta con nosotros para una demostración en vivo.
Vídeo demostrativo — Próximamente
Planos técnicos de instalación
Vistas 2D y 3D, dimensiones de anclaje y requerimientos de instalación disponibles en la pestaña Descargas
