1200 mm
Recorridos X · Y · Z
Y: 700 mm · Z: 700 mm
Mesa 700×1400 mm
10.000 rpm
Husillo
BBT40
30 H
Almacén herramientas

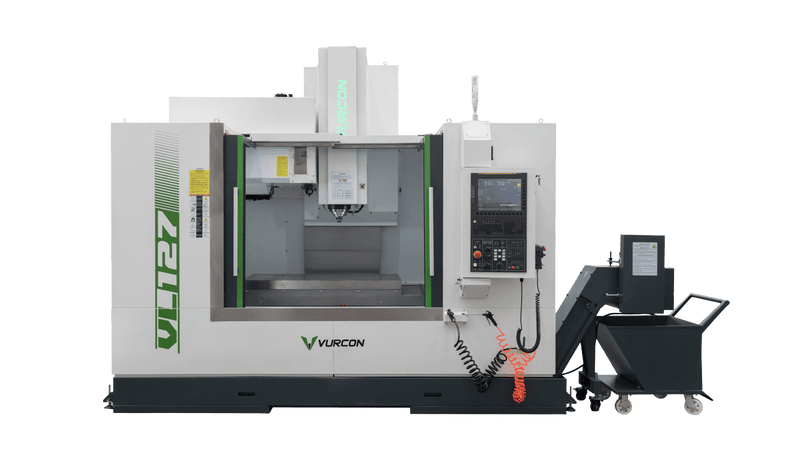

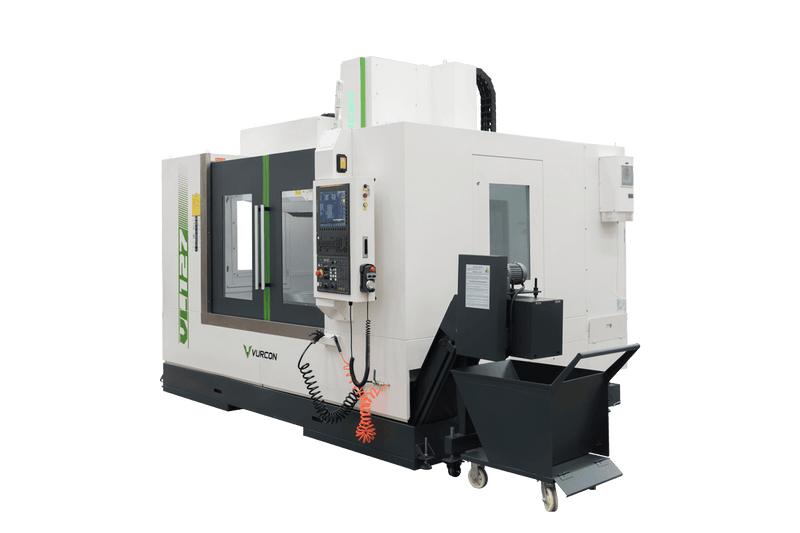

Descripción del producto
Ref.: VL-127
| Tavola di lavoro (LxP) | 700x1400 |
| Corsa degli assi X/Y/Z | 1200/700/700 |
| Intervallo di velocità |
20 - 10000 |
Scheda tecnica
| Caratteristiche | ||
| Marca | VURCON | |
|---|---|---|

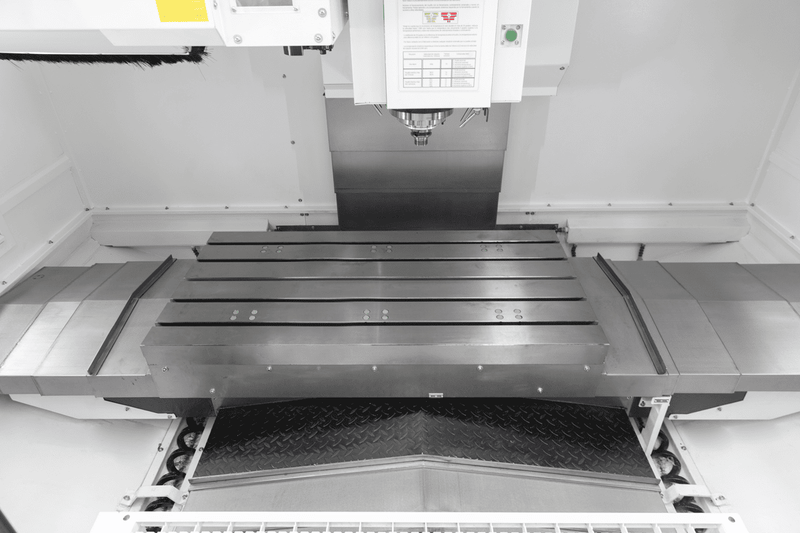

| Tavola di lavoro (LxP) | mm | 700x1400 |
| Controllo | FANUC 0i MF | |
| Corsa asse X | mm | 1200 |
| Corsa asse Y | mm | 700 |
| Corsa asse Z | mm | 700 |
| Carico max. ammesso sulla tavola di lavoro | Kg | 1300 |
| Distanza mandrino-tavola | mm | 110 - 740 |
| Scanalature a T | mm | 5 scanalature/slots da 18 |
| Distanza tra scanalature | mm | 100 |
| Cono del mandrino principale | BBT40 | |
| Distanza colonna - centro mandrino | mm | 766 |
| Intervallo di velocità | rpm | 20 - 10000 |
| Trasmissione del mandrino principale | Cinghie | Avanzamento rapido asse X | m/min | 24 |
| Avanzamento rapido asse Y | m/min | 24 |
| Avanzamento rapido asse Z | m/min | 20 |
| Avanzamento di lavoro | mm/min | 12000 |

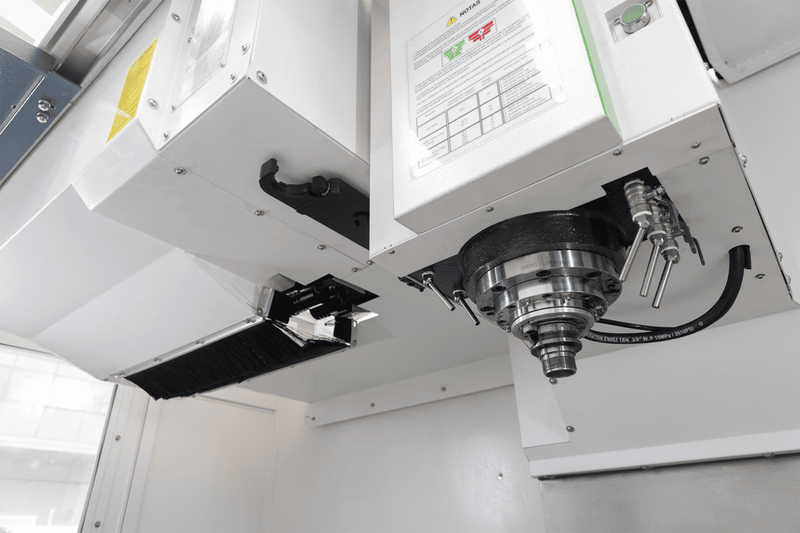

| Tipo di magazzino utensili | Braccio doppio | |
| Tipo di cambio utensili | Casuale | |
| Capacità utensili | pc | 30 |
| Diam. max utensili con utensile adiacente | mm | 78 |
| Diam. max senza utensile adiacente | mm | 120 |
| Peso max. utensile ammesso | Kg | 8 |
| Lunghezza max. utensile ammessa | mm | 300 |
| Consumo pneumatico | Kg | 6 - 8 |
| Consumo elettrico | Kva | 20 |
| Potenza richiesta | 3-380V±10% 50Hz | |
| Flusso della pompa refrigerante | l/min | 30 |
| Intervallo di temperatura ambientale ottimale | º | 0 - 40 |
| Umidità ambientale ottimale | % | 20 - 80 |
| Tipo di carenatura | Completo | |
| Precisione posizionamento X/Y/Z | mm | ±0,012 |
| Precisione riposizionamento X/Y/Z | mm | ±0,005 |
| Dimensioni | mm | 3800x2960x3000 |
| Peso | Kg | 10500 |
Configurazione standard
- CN Fanuc 0i-MF PLUS (Tipo II)
- Schermo touch a colori 15”
- Guida manuale i
- Filettatura rigida
- Interfaccia di comunicazione: Ethernet, USB, CompactFlash, RS232
- Motore principale da 15 kW, con coppia 191 Nm
- Servomotori assi da 3 kW
- 10.000 RPM
- Testa raffreddata da raffreddatore d'olio
- Cono BBT-40
- Cambiattrezzi a 24 posizioni a doppio braccio con scambio Random
- Separatore olio/emulsione
- Estrattore di trucioli a catena, con due mandrini laterali + carrello
- Guide lineari con pattini a rulli sui tre assi
- Protezioni telescopiche sui tre assi
- Lubrificazione automatica
- Aria condizionata nel quadro elettrico
- Sistema di raffreddamento circolare nel mandrino principale più lance per emulsione
- Spazzamento dei trucioli con getto di emulsione
- Emulsione attraverso l'utensile con pompa ad alta pressione da 20 Bar + sottoserbatoio con filtri
- Luce di lavoro e di stato della macchina
- Disconnessione automatica (M30 Off)
- Carena completa
- Marcatura CE

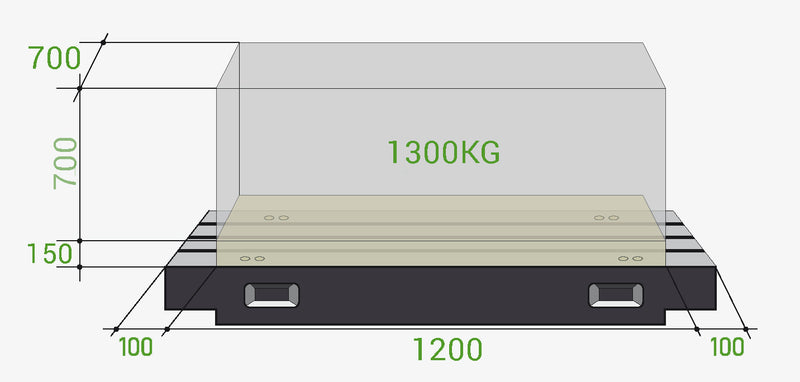

Mesa y recorridos
Recorrido eje X
1200 mm
Recorrido eje Y
700 mm
Recorrido eje Z
700 mm
Mesa de trabajo
700×1400 mm
Dimensiones (L×A×H)
3800×2960×3000 mm
Husillo principal
Velocidad máxima
10.000 rpm
Potencia del motor
—
Cono de herramienta
BBT40
Almacén de herramientas
Nº de herramientas
30
Control CNC y datos generales
Sistema CNC
—
