Diferencia entre fresadora vertical y horizontal

En la industria del mecanizado, comprender la diferencia entre fresadora vertical y horizontal es fundamental para definir la estrategia productiva de un taller. Aunque ambas máquinas comparten el principio de arranque de viruta mediante una herramienta rotativa, la orientación del husillo determina la arquitectura de la máquina, la gestión de las fuerzas de corte y, sobre todo, la rentabilidad de cada proyecto. Elegir la configuración incorrecta puede resultar en cuellos de botella operativos o en una inversión sobredimensionada difícil de amortizar.

Qué caracteriza a una fresadora vertical

La fresadora vertical (VMC) es la configuración más extendida en el sector metalmecánico. Su característica principal es que el eje del husillo se sitúa verticalmente, perpendicular a la mesa de trabajo.

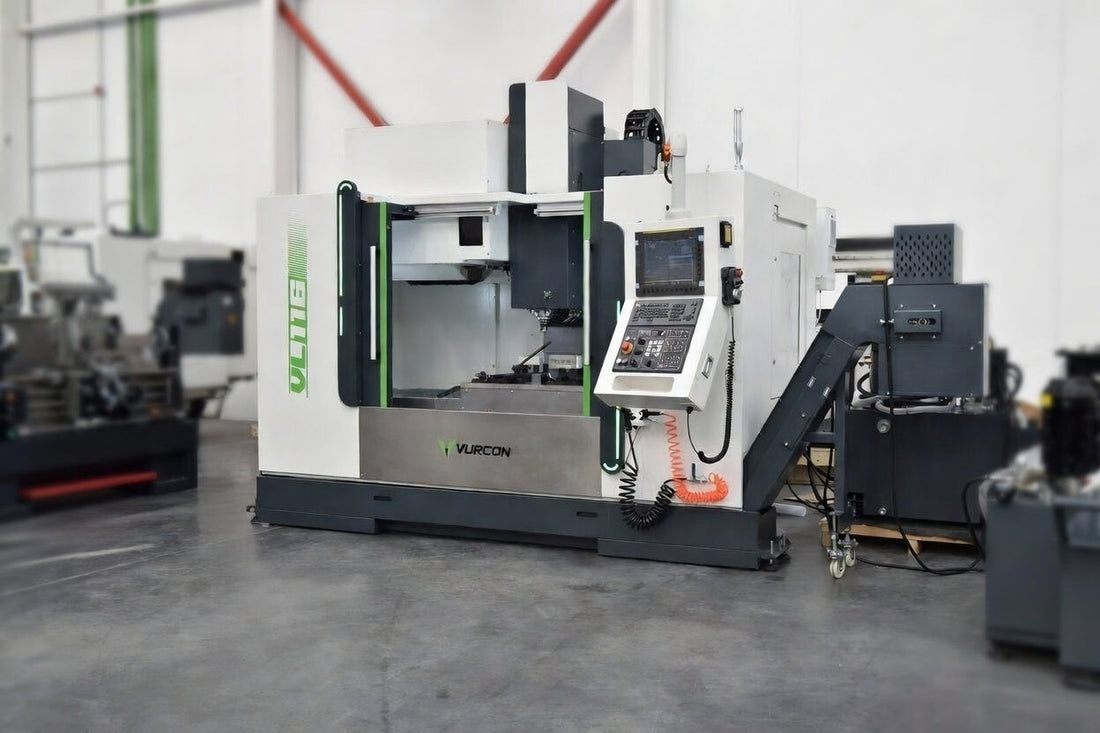

La mayoría de estas máquinas emplean una estructura en forma de "C", donde la columna se eleva sobre la base para sostener el cabezal. Este es el diseño que utilizamos en Vurcon para nuestra serie VL (como los modelos VL-65 o VL-116), priorizando la rigidez mediante el uso de guías lineales de rodillos. En una configuración vertical, la pieza se fija sobre la mesa y la herramienta ataca desde arriba, lo que ofrece una ergonomía natural para el operario y facilita la transición tecnológica para los talleres que vienen del fresado convencional.

Ventajas

Las fresadoras verticales son la opción preferente para la mayoría de aplicaciones por su equilibrio entre coste y rendimiento:

• Visibilidad y control: El operario tiene una visión directa de la zona de corte. Esto es indispensable en la fabricación de moldes o piezas unitarias complejas, donde la supervisión visual previene errores costosos.

• Menor inversión inicial: El coste de adquisición es considerablemente menor al de una horizontal. Esto permite acceder a tecnología de control avanzada, como el sistema Fanuc 0iMF Plus que integramos de serie, sin comprometer la liquidez de la empresa.

• Versatilidad: Son máquinas flexibles que se adaptan bien a cambios frecuentes de configuración. Además, ocupan menos superficie en planta.

• La alternativa eficiente: Si se equipa una vertical robusta con un cuarto eje (mesa divisora), se pueden mecanizar múltiples caras de una pieza. Esto permite obtener gran parte de la funcionalidad de una horizontal por una fracción del precio.

Desventajas

La física de la disposición vertical presenta ciertos desafíos en entornos de alta producción:

• Evacuación de viruta: Al mecanizar cavidades profundas, la gravedad hace que las virutas se acumulen en el fondo. Esto obliga a utilizar sistemas de extracción eficaces o refrigeración a alta presión para evitar que la herramienta vuelva a cortar la viruta, lo que afectaría al acabado superficial.

• Tiempos de preparación: Sin sistemas de paletización externos, la carga y descarga de piezas suele requerir que la máquina se detenga, reduciendo el tiempo efectivo de corte en comparación con sistemas de producción continua.

Qué caracteriza a una fresadora horizontal

En una fresadora horizontal (HMC), el husillo se monta paralelo al suelo. La herramienta ataca la pieza desde el lateral. Estas máquinas suelen construirse con estructuras de caja o columna móvil muy robustas y están diseñadas nativamente para la producción masiva, integrando habitualmente mesas giratorias (eje B) y cambiadores de palets.

Esta arquitectura cambia la dinámica de las fuerzas. La fuerza de corte se dirige contra la columna, lo que proporciona una gran estabilidad para desbastes pesados, y la gravedad se convierte en un aliado para la limpieza de la zona de trabajo.

Ventajas

La arquitectura horizontal destaca cuando el objetivo es el volumen y la producción ininterrumpida:

• Gestión de virutas: Las virutas caen libremente lejos de la pieza y la herramienta. Esto es ideal para el mecanizado de materiales que generan mucha viruta o para acabados superficiales críticos donde no puede haber residuos.

• Mecanizado multicara: Gracias al eje B giratorio, la máquina puede acceder a cuatro caras de la pieza en una sola atada, mejorando la precisión geométrica relativa entre las distintas caras mecanizadas.

• Productividad: El sistema de cambio de palets permite cargar la siguiente pieza mientras la máquina sigue trabajando, maximizando la tasa de utilización del husillo.

Desventajas

A pesar de sus capacidades técnicas, existen barreras importantes para su adopción en talleres de mecanizado general:

• Coste elevado: La inversión inicial es muy alta, a menudo triplicando el precio de una vertical de alta gama.

• Complejidad: La fijación de piezas en torres o cubos requiere utillajes costosos y una ingeniería de proceso más compleja.

• Dificultad de inspección: La pieza suele quedar oculta tras la columna o las protecciones, lo que dificulta la verificación visual durante el proceso de corte.

Tabla resumen

A continuación se comparan los aspectos técnicos y económicos clave para facilitar la toma de decisiones:

¿Cuándo me conviene más una u otra?

La decisión no debe basarse solo en la tecnología, sino en el retorno de la inversión (ROI) según el tipo de trabajo que realiza su taller.

La horizontal es adecuada si: Tiene contratos de miles de piezas idénticas al mes (como bloques de motor o cuerpos de bombas) y necesita reducir los tiempos de ciclo al mínimo absoluto, justificando así una inversión financiera elevada y utillajes complejos.

La vertical es adecuada si: Su prioridad es la flexibilidad, la precisión y la capacidad de cambiar de trabajo rápidamente. Para la mayoría de los talleres, la estrategia más inteligente es optar por una vertical de alta rigidez, como la serie VL de Vurcon.

Caso real: taller de mecanizado en Valencia

Un cliente del sector de moldes sustituyó una fresadora vertical antigua por un centro de mecanizado Vurcon VL-116.

El resultado: Gracias a la mayor rigidez de las guías de rodillos y la estabilidad térmica de la nueva máquina, lograron aumentar los avances de corte y redujeron el tiempo de acabado en los moldes un 25%. Esto demostró que, para mejorar la productividad, a menudo no se necesita cambiar a una arquitectura horizontal costosa, sino invertir en una vertical mejor construida.

Además, la familiaridad del control Fanuc en nuestras máquinas asegura que los operarios puedan ser productivos desde el primer día, sin curvas de aprendizaje prolongadas.
