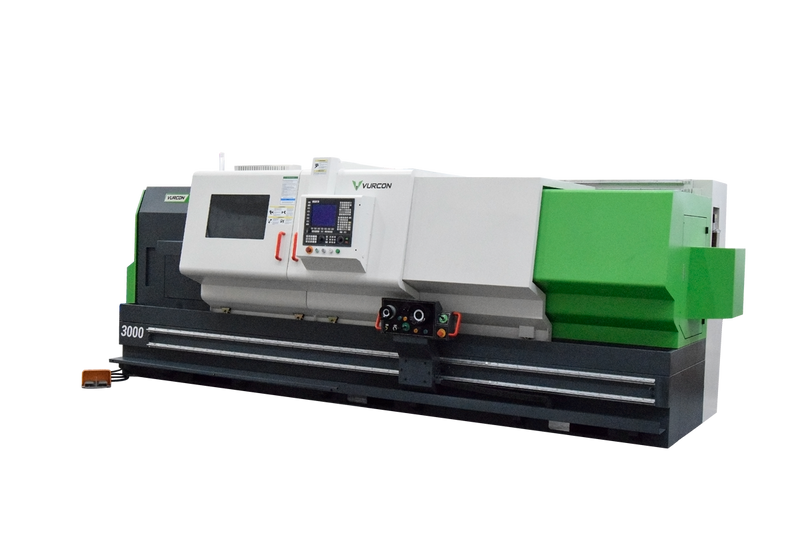

Torno a controllo numerico a banco parallelo Vurcon PL-50x3000
Rif.: PL50x3000
Diametro max. di tornitura sul carro
ø 290
Velocità mandrino principale
30 - 3000
Controlli disponibili
SIEMENS-FAGOR-FANUC
Scheda tecnica
Tornio CNC Banco Parallelo PL50x3000
Categoria
Caratteristica
Unità
Valore
Capacità
Distanza tra i punti
...
- Fabbricazione su ordinazione
- Personalizzazione CNC
- Assistenza tecnica nazionale
- Garanzia 24 mesi
Spedizione Veloce
Qualità Garantita
Preventivo personalizzato
Pagamento Sicuro
Rif.: PL50x3000
| Diametro max. di tornitura sul carro | ø 290 |
| Velocità mandrino principale | 30 - 3000 |
| Controlli disponibili | SIEMENS-FAGOR-FANUC |
Scheda tecnica
| Tornio CNC Banco Parallelo PL50x3000 | |||
|---|---|---|---|
| Categoria | Caratteristica | Unità | Valore |
| Capacità | Distanza tra i punti | mm | 3000 |
| Max. tornitura sul bancale | mm | ø510 | |
| Max. tornitura sul carrello | mm | ø290 | |
| Diametro massimo tornito | mm | ø500/270 | |
| Lunghezza massima tornita | mm | 2920 | |
| Testa | Potenza motore principale | Kw | 11/15 |
| Foro conico del mandrino | ø 90, 1:20 | ||
| Foro del mandrino | mm | ø 82 | |
| Naso del mandrino | A2-8 | ||
| Velocità del mandrino | g/min | 2500 | |
| Assi X e Z | Velocità rapida asse X/Z | m/min | 6/12 |
| X-Vite a sfere ø/passo | ø25/5 | ||
| Z-Vite a sfere ø/passo | ø40/10 | ||
| Distanza tra guide X/Z | mm | 390 | |
| Corsa in X | mm | 290 | |
| Corsa in Z | mm | 2920 | |
| Contropunta | Diam. del gambo | mm | 75 |
| Corsa del gambo | mm | 150 | |
| Cono Morse gambo | CM5 | ||
| Torretta | Posizioni torretta standard | 8 | |
| Dimensioni dell'utensile | mm | 25x25 | |
| Diametro porta utensili interni | mm | ø20/ø32 | |
| Misure | Dimensioni (LxLxA) | m | 5,70x1,7x1,7 |
| Peso | Kg | 4100 | |
Configurazione standard
FAGOR 8060 ELITE-T-ICU
Piatto a 3 ganasce Ø250mm (PL50)
Contropunta fissa 20-130 mm
Contropunta fissa 130-260 mm
Contropunta mobile 20-80 mm
Volanti meccanici
Torretta a 8 posizioni (PL50)
Motore principale da 15 kW (PL50)
Contropunta manuale/
Unità di lubrificazione
Sistema di raffreddamento
Vassoio raccogli trucioli estraibile
Carena completa
Progettato per la tua officina
Infinite opzioni di configurazione per ogni progetto
Controllo Numerico
✓ Standard
- Fagor 8060 ELITE-T-ICU - Tutti i modelli
+ Opzionale
- Fanuc - Controllo ad alta precisione
- Siemens - Tecnologia tedesca avanzata
Lubrificazione e Raffreddamento
✓ Standard
- Unità di lubrificazione - Sistema automatico centralizzato
- Sistema di raffreddamento - Incluso di serie
+ Opzionale
- Aria condizionata nel quadro elettrico - Protezione termica avanzata
Testa con asse C
✓ Standard
- Testa con asse C - PL61M - Consente operazioni di fresatura
Fissaggio del pezzo
✓ Standard
- Platto a 3 griffe 200mm - PL36
- Platto a 3 griffe 250mm - PL50, PL61M
+ Opzionale
- Platto idraulico - Maggiore forza di serraggio e precisione
Lunette
✓ Standard
- Lunetta fissa 20-130mm - Supporto per pezzi piccoli
- Lunetta fissa 130-260mm - Supporto per pezzi grandi
- Lunetta mobile 20-80mm - Supporto regolabile
Motore Principale
✓ Standard
- Motore da 7,5 KW - PL36
- Motore da 15 KW - PL50
- Motore da 11 KW - PL61M
Sistema di Torretta
✓ Standard
- Torretta 6 posizioni - PL36
- Torretta 8 posizioni - PL50
- Torretta motorizzata 12 posizioni - PL61M
+ Opzionale
- Torretta 4 posizioni orizzontale - Configurazione speciale
- Torretta 6 posizioni verticale - Maggiore versatilità
- Torretta a cambio rapido tipo Multifix - Massima flessibilità
Contropunta
✓ Standard
- Contropunta manuale - PL36, PL50, PL61M
+ Opzionale
- Contropunta idraulica - Maggiore precisione e rapidità nel posizionamento
Volanti
✓ Standard
- Volanti meccanici - Controllo manuale di precisione
+ Opzionale
- Volante elettronico - Controllo digitale ad alta precisione
Sistema di raccolta trucioli
✓ Standard
- Vassoio raccogli trucioli estraibile - Pulizia e manutenzione facili
Torni CNC Paralleli - Specifiche
Confronta le caratteristiche dei nostri modelli di torni CNC paralleli:
| Modello | Ribaltamento bancale | Ribaltamento carro | Lunghezze disponibili |
|---|---|---|---|
| PL36 | ⌀410 mm | ⌀220 mm | 750 / 1000 |
| PL50 | ⌀510 mm | ⌀290 mm | 750 / 1000 / 1500 / 2000 / 3000 |
| PL61M | ⌀610 mm | ⌀360 mm | 1000 / 1500 / 2000 / 3000 |
| PL63 | ⌀630 mm | ⌀340 mm | 1000 / 1500 / 2000 / 3000 |
📏 Guida alle specifiche
Volteggio sulla bancata:
Diametro massimo che può ruotare sulle guide della bancata. Definisce la capacità massima teorica del tornio.
Volteggio sul carro:
Diametro massimo reale di lavorazione considerando il carro trasversale. Questa è la misura pratica di lavoro.
Lunghezza di tornitura:
Distanza massima tra i punti. Le lunghezze superiori a 1000mm richiedono una bancata estesa.
💡 Come scegliere il tuo modello: Seleziona in base al diametro massimo dei tuoi pezzi (volteggio sul carro) e alla lunghezza necessaria. Consigliamo di aggiungere un margine del 10-15% per applicazioni future.
