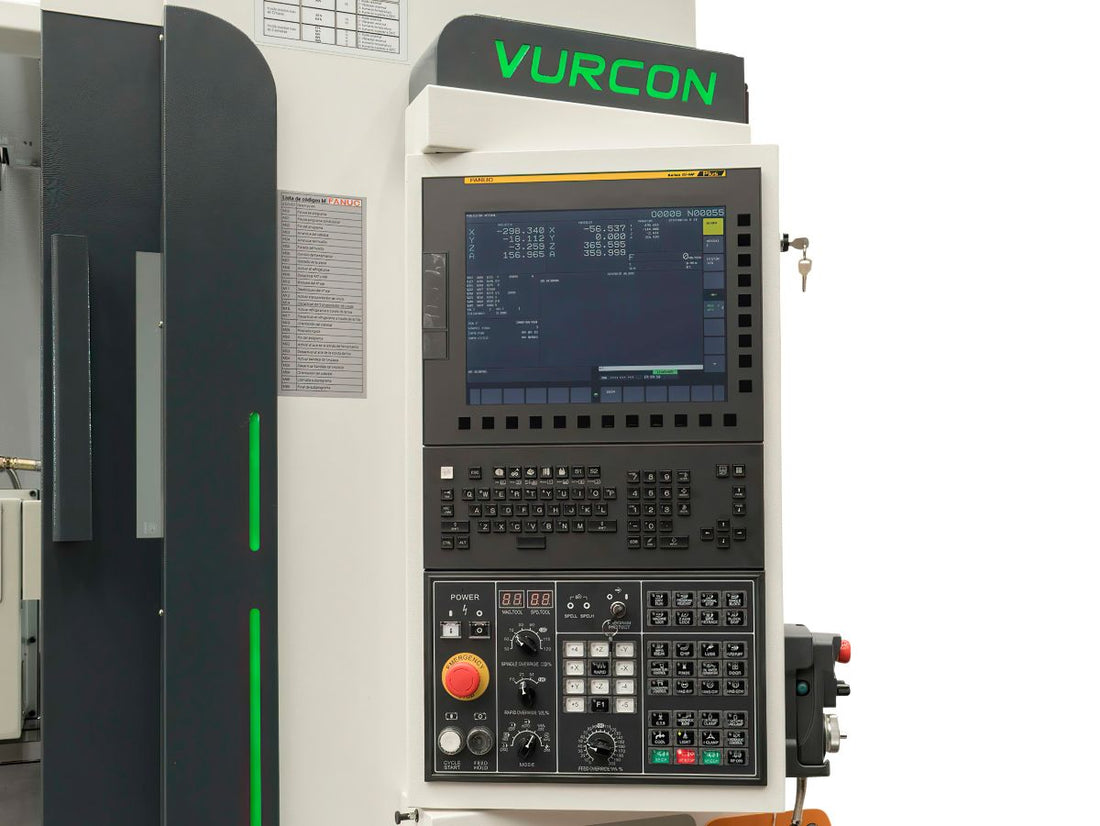

Au cœur de la production moderne, vos machines à commande numérique (CNC) constituent sans doute l'un de vos atouts les plus précieux. Elles sont le moteur qui transforme les conceptions numériques en réalité physique. Mais vous êtes-vous déjà demandé quel langage elles utilisent ? Comprendre la programmation CNC, notamment les codes G et M, n'est pas qu'une simple compétence technique ; c'est la base d' un fonctionnement sûr , de l'optimisation des processus et de la garantie d'une performance optimale de votre investissement.

Nous vous expliquons ce langage fondamental de manière simple, base du dialogue entre la conception et l'exécution dans votre atelier.

Qu'est-ce que le code G ?

Considérez les codes G comme des codes « géométriques » ou « préparatoires ». Leur unique but est d'indiquer à la machine où positionner l'outil et comment interpréter les coordonnées pour son mouvement suivant. Ils définissent la géométrie et la trajectoire de la coupe.

Ce sont les commandes qui, littéralement, tracent la voie à suivre :

• Mouvement : Ce paramètre indique à la machine comment se déplacer. C’est là que réside l’un des plus grands risques. G01 correspond à une coupe rectiligne à vitesse contrôlée. En revanche, G00 correspond à un mouvement rapide , utilisé uniquement pour les déplacements « dans le vide ». Si vous programmez par erreur un G00 au lieu d’un G01, vous risquez de casser l’outil ou de provoquer une collision grave.

• Coordonnées : Ils établissent comment interpréter les mesures, par exemple, si elles sont absolues (G90) à partir d'un point zéro fixe ou incrémentales (G91) à partir de la dernière position.

• Configuration : préparer l'environnement de travail, par exemple en sélectionnant le plan de coupe (G17 pour XY), les unités (G21 pour les millimètres) ou en activant la compensation du rayon de l'outil (G41/G42).

Qu'est-ce que le code M ?

Si les codes G définissent le « où » et le « comment » du mouvement, les codes M sont les « codes machine » ou codes « divers ». Ce sont des commandes directes qui indiquent à la machine ce qu'elle doit faire .

Ils ne contrôlent pas la géométrie, mais plutôt les fonctions physiques et auxiliaires de la machine :

• Commande de broche : Ils donnent l'ordre de mettre la broche en marche (M03 dans le sens horaire), de l'arrêter (M05) ou même de la faire tourner en sens inverse (M04).

• Commandes auxiliaires : Ce sont les interrupteurs. Ils activent le réfrigérant (M08) et le désactivent (M09).

• Contrôle du programme : gère le flux de travail, comme l'arrêt du programme pour une inspection (M00), l'exécution d'un changement d'outil (M06) ou la fin du travail et le rebobinage (M30).

Syntaxe d'un programme CNC

À première vue, un programme CNC peut sembler intimidant, mais sa syntaxe est en réalité assez logique. Il s'agit simplement d'un fichier texte, lu ligne par ligne. Chaque ligne est appelée un « bloc » et contient un ensemble de « mots » que la machine interprète séquentiellement.

Imaginez cette ligne de code :

N10 G90 G01 X15,0 Y-35,0 F1200 S2500 M03

Voici ce que vous indiquez à votre machine :

• (N10): à la ligne numéro 10.

• (G90) : Je veux travailler en mode de coordonnées absolues.

• (G01) : Préparez-vous à une coupe droite.

• (X15.0 Y-35.0): l'extrémité de cette ligne est X=15, Y=-35.

• (F1200): La vitesse d'avance pour cette coupe sera de 1200 mm/min.

• (S2500): La vitesse de la broche doit être de 2500 tr/min.

• (M03) : et tournez maintenant la broche dans le sens horaire.

Chacun de ces « mots » est une instruction précise. Une erreur dans l'un d'eux, comme une vitesse d'avance (F) ou une coordonnée (Z) incorrectes, peut endommager la pièce, casser un outil ou, dans le pire des cas, endommager la machine.

Manières de faire : 90 % des erreurs des débutants

Il s'agit peut-être du concept le plus important de la programmation en code G et de la source d'erreur la plus courante. Le code G fonctionne comme une « machine à états ». Cela signifie que les commandes peuvent être « modales » ou « non modales » .

• Les commandes non modales ne sont actives que sur la ligne où elles sont saisies. Par exemple, G04 (pause) interrompt l'exécution de la machine à cet instant précis, puis la reprend ; elle ne reste pas en pause.

• Commandes modales : Elles constituent la grande majorité des codes G. Lorsqu’une commande modale est activée, comme G01 (découpe linéaire), elle reste active pour toutes les lignes suivantes. Il n’est pas nécessaire de la répéter. La machine « mémorise » ce mode jusqu’à ce qu’une commande contraire soit envoyée pour l’annuler ou le remplacer.

On estime que 90 % des erreurs de débutant se produisent à ce stade . Le danger (et l'inefficacité) réside dans le fait que l'opérateur oublie le mode actif. Si vous oubliez d'avoir activé le mode incrémental (G91) ou, pire encore, le mode rapide (G00), la machine interprétera le mouvement suivant de manière catastrophique.

Le « bloc de sécurité » : votre conseil le plus précieux

Parce que la machine « se souvient » des modes (modales) de la dernière opération, les experts ne lancent jamais un programme sans un « bloc de sécurité ».

Voici le conseil le plus précieux pour un débutant : copiez et collez cette ligne au tout début de vos programmes. Cela vous évitera bien des tracas, car elle annule tous les modes actifs et établit un point de départ propre et connu :

G17 G21 G40 G49 G80 G90

• G17 : définit le plan de travail XY (le plus courant).

• G21 : définit les unités en millimètres.

• G40 : Annule la compensation du rayon de l’outil.

• G49 : Annule la compensation de longueur d’outil.

• G80 : Annule tout cycle fixe (tel que le perçage) qui pourrait être actif.

• G90 : active le mode de coordonnées absolues (le plus sûr pour commencer).

Combinaisons essentielles pour votre atelier

Bien que les logiciels de FAO modernes génèrent la majeure partie du code automatiquement, tout technicien qualifié doit être capable de lire, d'interpréter et de déboguer le programme sur la machine.

Voici quelques-unes des combinaisons et commandes que vous rencontrerez dans presque tous les programmes :

Codes G essentiels :

• G00 (Positionnement rapide) : Code le plus dangereux en cas de mauvaise utilisation. Déplace l’outil à vitesse maximale. À utiliser uniquement pour le déplacement d’air, jamais pour la coupe.

• G01 (interpolation linéaire) : la fonction de base. Effectue des coupes en ligne droite à une vitesse contrôlée « F ».

• G43 (compensation de longueur) : Permet à la machine d'ajuster l'axe Z en fonction de la longueur réelle de l'outil spécifique que vous avez chargé.

• G54 (partie zéro) : indique à la machine où se trouve le point d'origine (0,0,0) de votre pièce.

• G81 / G83 (cycles fixes) : sont des « macros » qui simplifient les tâches répétitives telles que le perçage simple (G81) ou le perçage profond pour casser les copeaux (G83).

Codes M essentiels :

• S... M03 (démarrage de la broche) : La combinaison S1000 M03 indique à la machine de « tourner à 1000 tr/min dans le sens horaire ».

• T... M06 (changement d'outil) : T01 M06 indique à la machine de charger l'outil numéro 1.

• M08 / M09 (réfrigérant) : M08 active l'appareil, M09 le désactive. Indispensable pour la gestion de la chaleur et la durée de vie de l'outil.

• M30 (fin du programme) : Commande finale. Elle arrête toutes les fonctions de la machine et rembobine le programme, le préparant ainsi pour la pièce suivante.

De l'optimisation à la protection : la valeur ajoutée de Vurcon

Les codes G et M constituent le « langage d'assemblage » de la fabrication. Bien que les logiciels de FAO automatisent désormais la création de programmes complexes, la capacité d'un technicien à lire, interpréter et déboguer ce code demeure une compétence essentielle. C'est ce qui distingue un opérateur d'un expert capable d'optimiser la production et de résoudre les problèmes en temps réel.
