1400 mm
Recorridos X · Y · Z
Y: 700 mm · Z: 700 mm
Mesa 700×1600 mm
10.000 rpm
Husillo
BBT40
30 H
Almacén herramientas
Descripción del producto
Ref.: VL147
| Arbeitstisch (H x B) | 700x1600 |
| Verfahrwege der Achsen X/Y/Z | 1400/700/700 |
| Geschwindigkeitsbereich | 20 - 6000 |
Technisches Datenblatt
| Eigenschaften | ||
| Marke | VURCON | |
|---|---|---|
| Arbeitstisch (H x B) | mm | 700x1600 |
| Steuerung | FANUC 0i MF | |
| Verfahrweg der X-Achse | mm | 1400 |
| Verfahrweg der Y-Achse | mm | 700 |
| Verfahrweg der Z-Achse | mm | 700 |
| Max. zulässige Belastung auf dem Arbeitstisch | Kg | 1400 |
| Abstand Spindel - Tisch | mm | 150-850 /130-830 |
| T-Nuten | mm | 5-18 |
| Abstand zwischen den Nuten | mm | 125 |
| Kegel der Hauptspindel | BBT40 | |
| Abstand Säule - Spindelzentrum | mm | 766 |
| Geschwindigkeitsbereich | U/min | 10000 |
| Antrieb der Hauptspindel | Riemen | |
| Leistung der Hauptspindel im S6-Betrieb | kW | 15 |
| Kegelauswuchtung | G1 | |
| Schnellvorschub der X-Achse | m/min | 24 |
| Schnellvorschub der Y-Achse | m/min | 24 |
| Schnellvorschub der Z-Achse | m/min | 20 |
| Werkzeugwechsler-Typ | Zufällig | |
| Werkzeugkapazität | Stk | 30 |
| Max. Durchmesser von Werkzeugen mit angrenzendem Werkzeug | mm | 110 |
| Max. Durchmesser ohne angrenzendes Werkzeug | mm | 80 |
| Max. zulässiges Werkzeuggewicht | Kg | 15 / 8 |
| Max. zulässige Werkzeuglänge | mm | 350/300 |
| Druckluftverbrauch | Kg | 6 - 8 |
| Stromverbrauch | Kva | 20 |
| Benötigte Leistung | 3-380V±10% 50Hz | |
| Kühlmittelpumpenfluss | l/min | 40 |
| Optimaler Umgebungstemperaturbereich | º | 0 - 40 |
| Optimale Umgebungsfeuchtigkeit | % | 20 - 80 |
| Verkleidungsart | Komplett | |
| Positioniergenauigkeit X/Y/Z | mm | ±0,0012 |
| Wiederholgenauigkeit X/Y/Z | mm | ±0,005 |
| Abmessungen | mm | 3800(+1400 Späneförderer) ×2860×3160mm |
| Gewicht | Kg | 11000 |
Standardkonfiguration
- Gleitlager an den Achsen X/Y/Z
- Vorgespanntes Kugelgewinde
- Starres Gewindeschneiden

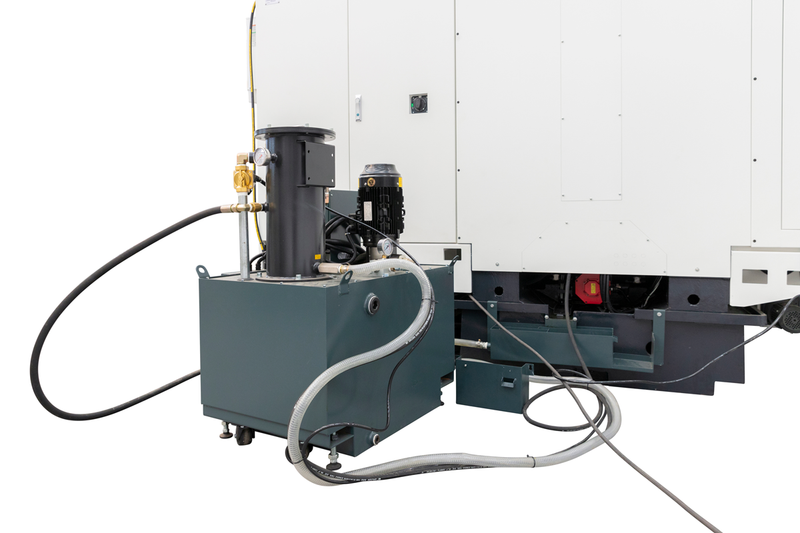

- Werkstückkühlsystem

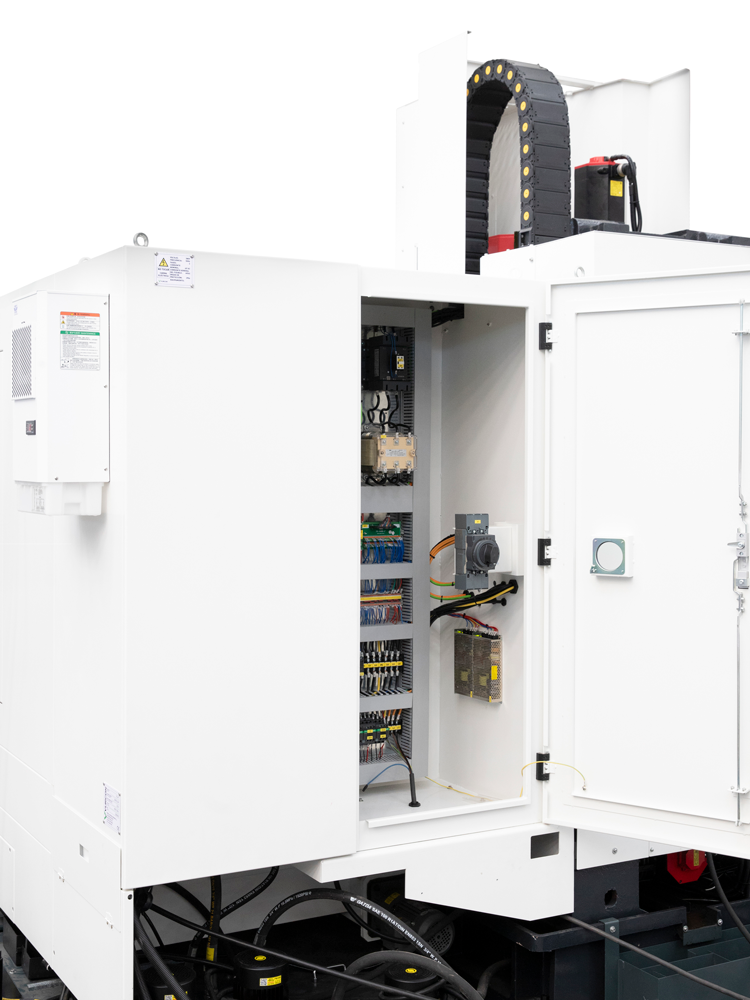

- Wärmetauscher im Schaltschrank
- Automatische Abschaltung
- Vollverkleidung
- Ölabscheider für Führungen
- Luftdichtung an der Spindel
- Automatisches Schmiersystem
- RS232-Schnittstelle
- Heißluftpistole
- Elektronisches Handrad
- Nivellierkeile
- CE-Kennzeichnung

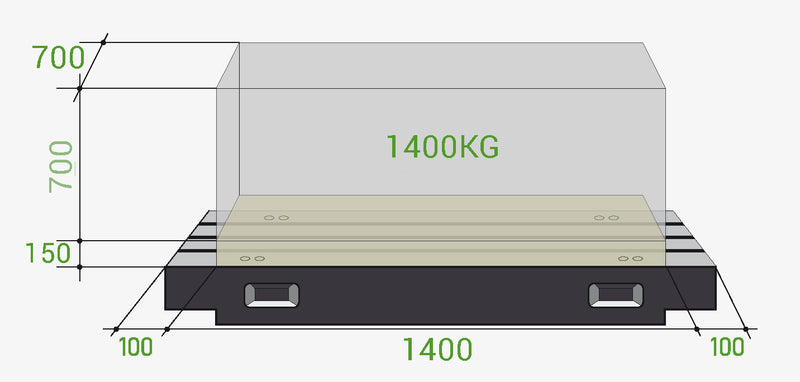

Mesa y recorridos
Recorrido eje X
1400 mm
Recorrido eje Y
700 mm
Recorrido eje Z
700 mm

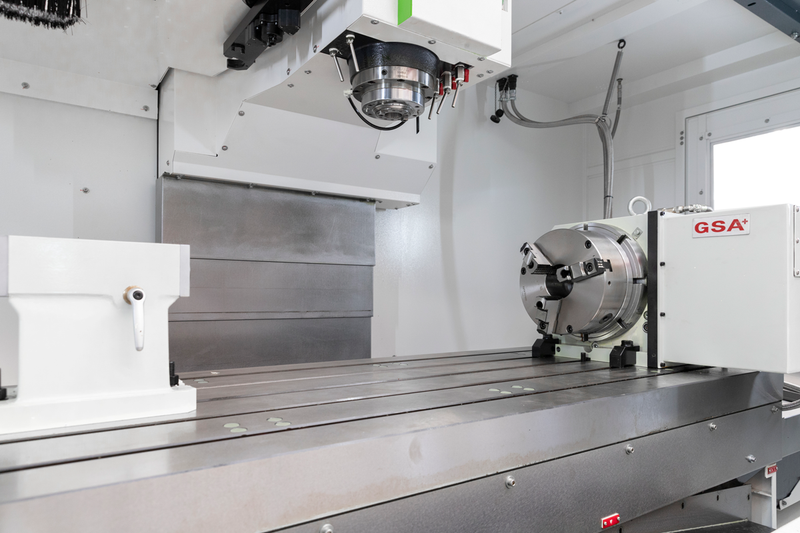

Mesa de trabajo
700×1600 mm

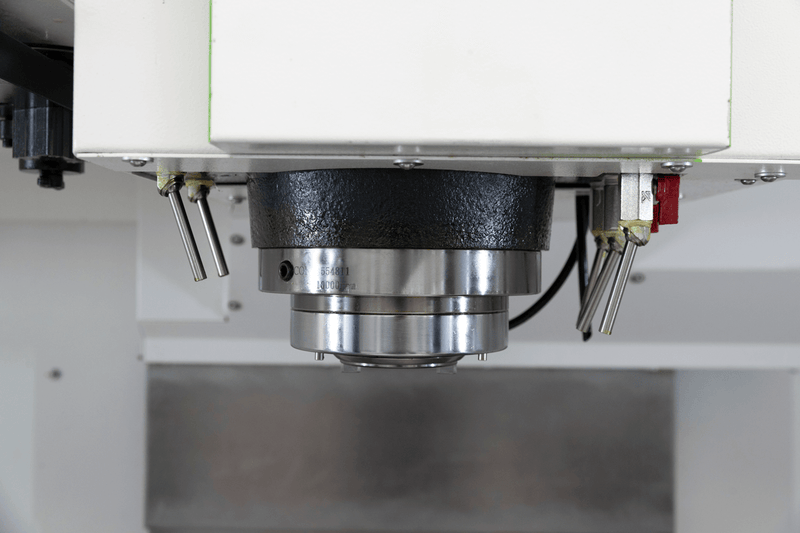

Husillo principal
Velocidad máxima
10.000 rpm
Potencia del motor
—
Cono de herramienta
BBT40
Almacén de herramientas
Nº de herramientas
30
Control CNC y datos generales
Sistema CNC
—
Este producto no tiene variantes configurables. Contacta con nosotros para opciones especiales o personalizaciones.
Solicitar informaciónVídeo no disponible para este producto.
Contacta con nosotros para una demostración en vivo.
Vídeo demostrativo — Próximamente
Planos técnicos de instalación
Vistas 2D y 3D, dimensiones de anclaje y requerimientos de instalación disponibles en la pestaña Descargas

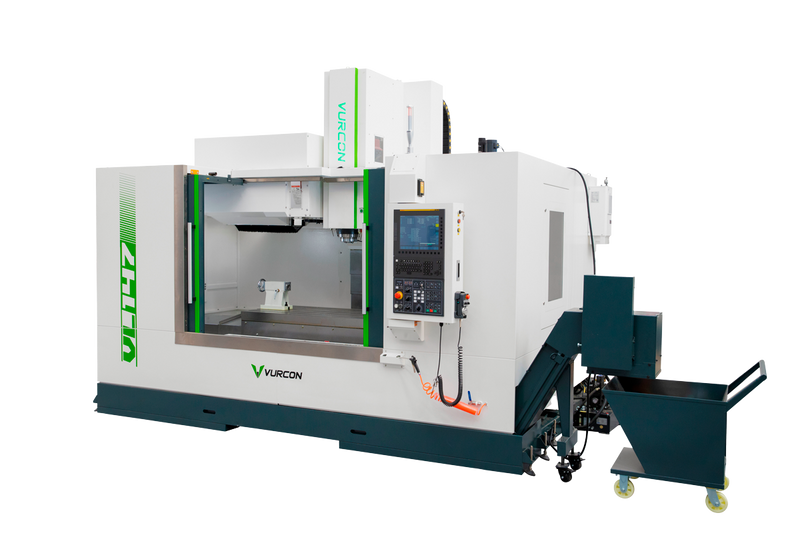

Ficha técnica completa — Vurcon VL-147 Bearbeitungszentrum
