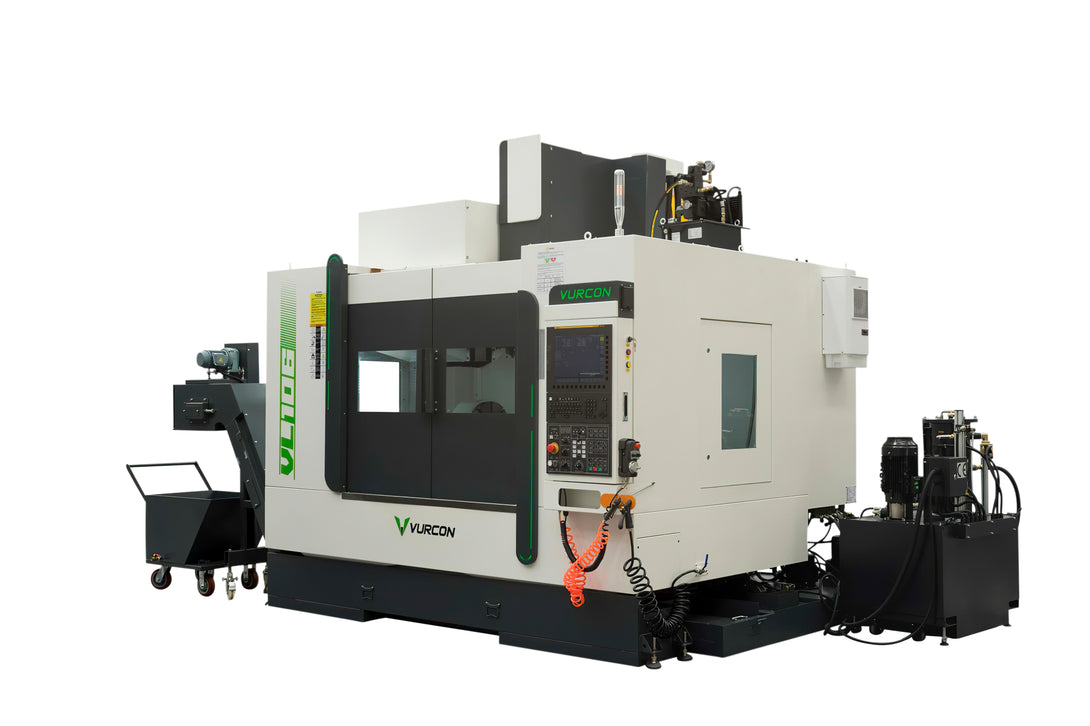

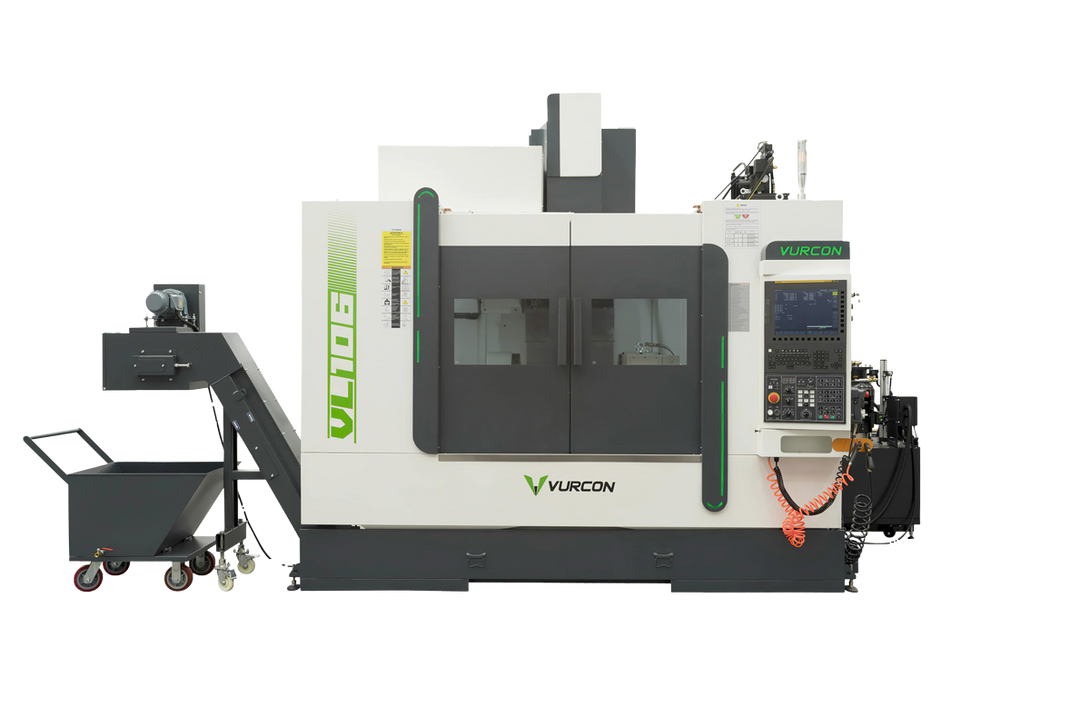

Tříosé obráběcí centrum VL-106
Ref.: VL-106
Pracovní stůl (ŠxD)
600 x 1200
Rozsah pohybu os X/Y/Z
1000/ 620/ 630
Rozsah rychlostí
20 - 10000
Technický list
VÝKONNOST
Pracovní stůl (Šířka x Výška) (mm)
600 x 1200
Maximální zatížení pracovního stolu (Kg)
1000
T-drážky na stole (mm)
5-18x100
Vzdálenost sto...
- Výroba na zakázku
- Přizpůsobení CNC
- Národní technická podpora
- Záruka 24 měsíců
Rychlé doručení
Zaručená kvalita
Přizpůsobený rozpočet
Bezpečná platba
Ref.: VL-106
| Pracovní stůl (ŠxD) | 600 x 1200 |
| Rozsah pohybu os X/Y/Z | 1000/ 620/ 630 |
| Rozsah rychlostí | 20 - 10000 |
Technický list
| VÝKONNOST | |
| Pracovní stůl (Šířka x Výška) (mm) | 600 x 1200 |
| Maximální zatížení pracovního stolu (Kg) | 1000 |
| T-drážky na stole (mm) | 5-18x100 |
| Vzdálenost stolu od vřetena (mm) | 100-740 |
| OSY X, Y, Z | |
| Rozsah pohybu (mm) | 1000/620/630 |
| Rychlý posuv os (m/min) | 36/36/32 |
| Vzdálenost sloupu od středu vřetena (mm) | 667 |
| VŘETENA | |
| Kužel hlavního vřetena | BT40 (BBT40) |
| Otáčky vřetena (ot./min) | 8.000 / 10.000 / 12.000 / 15.000 |
| Typ převodu hlavního vřetena | Řemeny / Přímý |
| Výkon hlavního motoru (kW) | 7,5/11 / 11/15 |
| PŘESNOST | |
| Polohování (X,Y,Z) (mm) | ±0,005 |
| Opakovatelnost (X,Y,Z) (mm) | ±0,003 |
| VÝMĚNÍK NÁSTROJŮ | |
| Počet nástrojů | 30 |
| Maximální průměr nástroje (mm) | 78 / 120 |
| Maximální délka nástroje (mm) | 300 |
| Maximální hmotnost nástroje (Kg) | 8 |
| Čas výměny nástroje (s) | 2,5 |
| ENERGETICKÁ ZÁSOBOVÁNÍ | |
| Spotřeba vzduchu (Kg) | 6-8 |
| Elektrická spotřeba (KVA) | 20 |
| Požadované napětí | 380V ±10% 50Hz |
| ROZMĚRY | |
| Rozměry bez odsavače (D x Š x V) (mm) | 2850x2500x2850 |
| Hmotnost (Kg) | 7300 |
Standardní vybavení
- Lineární vedení a válečkové kluzáky na osách X/Y/Z
- Předpjatá kuličková vřetena
- Pevné závity
- Chladicí systém obrobku
- Výměník tepla v elektrické skříni
- Automatické vypnutí
- Úplné krytování
- Odsávač oleje z vedení
- Vzduchové těsnění vřetena
- Automatické mazání
- Rozhraní RS232
- Vzduchová pistole
- Elektronický volant
- Vyrovnávací podložky
- Značka CE
Vlastnost
Typ pohonu hlavy
Elektrořezák
Převodovka
Řemínky
Přímý motor
Vlastnost
Ovládání
HEIDENHAIN
FANUC
SIEMENS
FAGOR
Vlastnost
Rychlost hlavy (ot./min)
6000 ot./min
8000 ot./min
10000-12000 RPM
12000-15000 RPM
Ovládání Siemens 828D
Typ kužele
BT40
BBT40
BT50
BBT50
Vlastnost
Měřicí sondy nástrojů Renishaw
Kontaktní sonda
Laserová sonda
Vlastnost
Výměník nástrojů
Typ bubnu (30,32)
Typ řetězu (32/40/60)
Vlastnost
VOLITELNÉ: Optické stupnice na osách (XYZ)
Optické stupnice na osách (XYZ)
Průmyslová ochrana
Otočný stůl
4. náprava s ručním protizávažím
4. náprava s protizávažím kolébky
4. a 5. náprava
Průmyslová ochrana
Odvodňovač třísek
Řetěz
Škrabka
Bezkonečný šroub
Buben filtrace řezné kapaliny
Průmyslová ochrana
Zdvihy na osách X/Y/Z
Vyberte model podle potřebných zdvihů pro vaši aplikaci:
| Model | Osa X (mm) | Osa Y (mm) | Osa Z (mm) |
|---|---|---|---|
| VL-65 | 650 | 400 | 500 |
| VL-85 | 850 | 500 | 550 |
| VL-106 | 1000 | 620 | 630 |
| VL-116 | 1100 | 650 | 600 |
| VL-127 | 1200 | 700 | 700 |
| VL-147 | 1400 | 700 | 700 |
| VL-157 | 1500 | 700 | 700 |
| VL-158 | 1500 | 800 | 800 |
| VL-178 | 1700 | 800 | 800 |
💡 Tip: Vyberte model podle maximální velikosti dílu, který budete obrábět. Zvažte přidání bezpečnostní rezervy 10-15 % k vašim aktuálním potřebám.
