1200 mm
Recorridos X · Y · Z
Y: 700 mm · Z: 700 mm
Mesa 700×1400 mm
10.000 rpm
Husillo
BBT40
30 H
Almacén herramientas
Descripción del producto
Ref.: VL-127
| Pracovní stůl (VxD) | 700x1400 |
| Rozsahy os X/Y/Z | 1200/700/700 |
| Rozsah rychlostí |
20 - 10000 |
Technický list
| Vlastnosti | ||
| Značka | VURCON | |
|---|---|---|
| Pracovní stůl (VxD) | mm | 700x1400 |
| Řízení | FANUC 0i MF | |
| Záběr osy X | mm | 1200 |
| Jízdní rozsah osy Y | mm | 700 |
| Záběr osy Z | mm | 700 |
| Maximální zatížení pracovního stolu | Kg | 1300 |
| Vzdálenost vřeteno-stůl | mm | 110 - 740 |
| T-drážky | mm | 5 drážek/slotů o velikosti 18 |
| Vzdálenost mezi drážkami | mm | 100 |
| Kuže hlavního vřetene | BBT40 | |
| Vzdálenost sloupu - střed vřetene | mm | 766 |
| Rozsah rychlostí | ot./min | 20 - 10000 |
| Převod hlavního vřetene | Řemeny | Rychlý posuv osy X | m/min | 24 |
| Rychlý posuv osy Y | m/min | 24 |
| Rychlý posuv osy Z | m/min | 20 |
| Posuv při práci | mm/min | 12000 |
| Typ skladu nástrojů | Dvojité rameno | |
| Typ výměníku nástrojů | Náhodný | |
| Kapacita nástrojů | ks | 30 |
| Max. průměr nástrojů se sousedním nástrojem | mm | 78 |
| Max. průměr bez sousedního nástroje | mm | 120 |
| Max. hmotnost přípustného nástroje | Kg | 8 |
| Max. délka přípustného nástroje | mm | 300 |
| Pneumatická spotřeba | Kg | 6 - 8 |
| Elektrická spotřeba | Kva | 20 |
| Požadovaný výkon | 3-380V±10% 50Hz | |
| Průtok chladicí pumpy | l/min | 30 |
| Rozsah optimální teploty prostředí | º | 0 - 40 |
| Optimální vlhkost prostředí | % | 20 - 80 |
| Typ krytu | Kompletní | |
| Přesnost polohování X/Y/Z | mm | ±0.012 |
| Přesnost opětovného nastavení X/Y/Z | mm | ±0,005 |
| Rozměry | mm | 3800x2960x3000 |
| Hmotnost | Kg | 10500 |
Standardní konfigurace
- CN Fanuc 0i-MF PLUS (Typ II)
- 15" barevná dotyková obrazovka
- Manuální průvodce i
- Pevné závitování
- Komunikační rozhraní: Ethernet, USB, CompactFlash, RS232
- Hlavní motor 15 kW, s točivým momentem 191 Nm
- Servomotory os 3 kW
- 10 000 ot./min
- Hlava chlazená olejovým chladičem
- Kužel BBT-40
- 24pozicová výměna nástrojů s dvojitým ramenem a náhodnou výměnou
- Oddělovač oleje/chladicí kapaliny
- Řetězový odstraňovač třísek, se dvěma bočními vřeteny + vozík
- Lineární vedení s válečkovými kluzáky na třech osách
- Teleskopické kryty na třech osách
- Automatické mazání
- Klimatizace v elektrickém rozvaděči

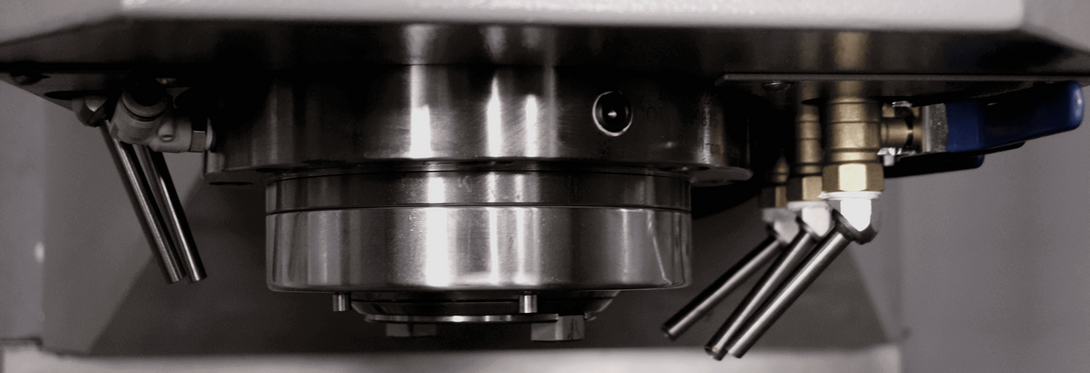

- Kruhový chladicí systém v hlavním vřetenu plus trysky chladicí kapaliny
- Odmítání třísek proudem chladicí kapaliny
- Chladicí kapalina přes nástroj s vysokotlakým čerpadlem 20 Bar + podnádrž s filtry
- Pracovní a stavové světlo stroje
- Automatické odpojení (M30 Vypnuto)
- Kompletní krytování
- Značení CE

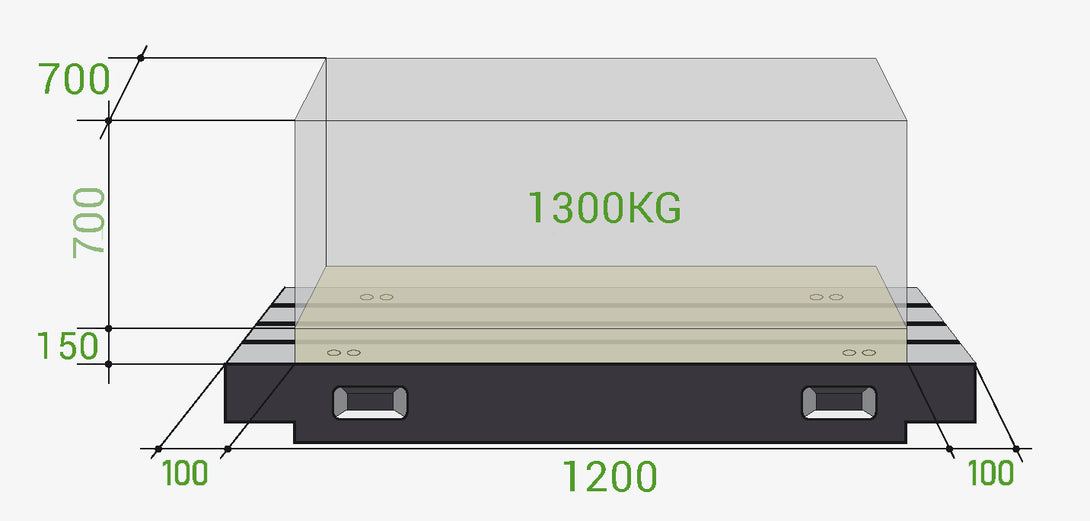

Mesa y recorridos
Recorrido eje X
1200 mm
Recorrido eje Y
700 mm
Recorrido eje Z
700 mm
Mesa de trabajo
700×1400 mm
Dimensiones (L×A×H)
3800×2960×3000 mm
Husillo principal
Velocidad máxima
10.000 rpm
Potencia del motor
—
Cono de herramienta
BBT40
Almacén de herramientas
Nº de herramientas
30
Control CNC y datos generales
Sistema CNC
—
Este producto no tiene variantes configurables. Contacta con nosotros para opciones especiales o personalizaciones.
Solicitar informaciónVídeo no disponible para este producto.
Contacta con nosotros para una demostración en vivo.
Vídeo demostrativo — Próximamente
Planos técnicos de instalación
Vistas 2D y 3D, dimensiones de anclaje y requerimientos de instalación disponibles en la pestaña Descargas

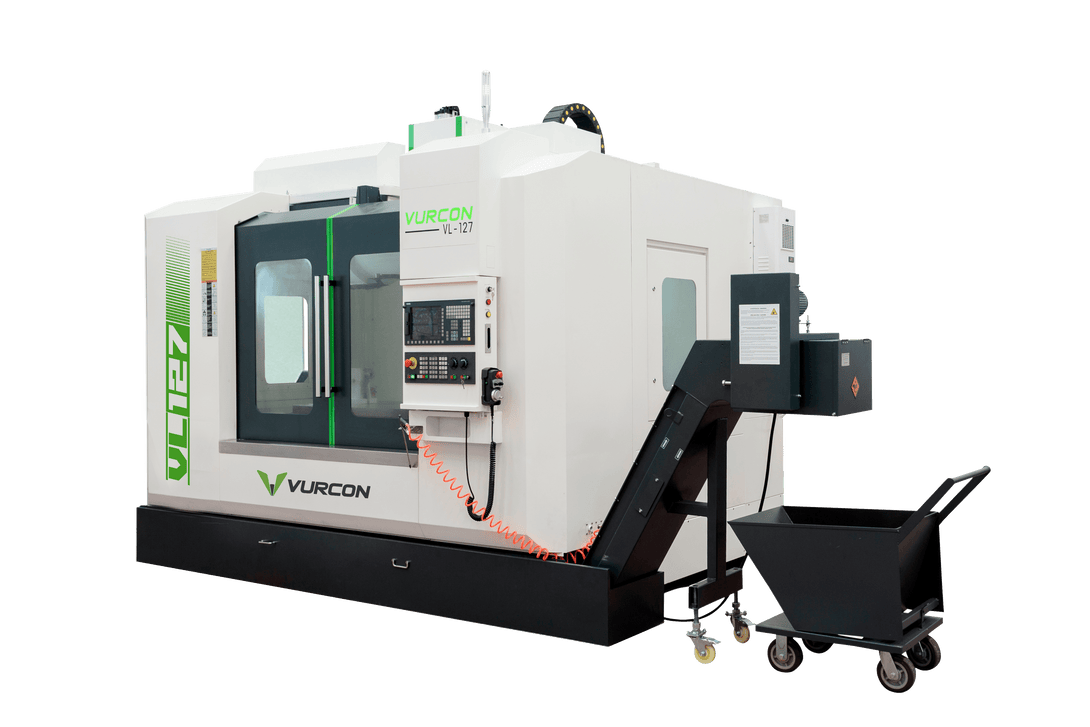

Ficha técnica completa — Frézovací centrum Vurcon VL-127
