Soustružení řízené počítačem (CNC) je základním pilířem moderní výroby. Tento proces, při kterém řezný nástroj odebírá materiál z rotujícího dílu za účelem vytvoření válcových tvarů, je klíčový v průmyslových odvětvích s vysokými nároky, jako jsou letecký, automobilový a zdravotnický průmysl. Potenciál CNC strojů se naplno projeví pouze správným výběrem a aplikací jejich nejkritičtější součásti: řezný nástroj.

Řezný nástroj je spojnicí mezi strojem a dílem, místem, kde se digitální instrukce mění ve fyzickou realitu. Informované rozhodnutí o materiálu nástroje, jeho geometrii a upínacím systému přímo ovlivňuje všechny výkonnostní metriky:

• Rozměrová přesnost.

• Kvalita povrchové úpravy.

• Délka výrobních cyklů.

• Ziskovost a konkurenceschopnost provozu.

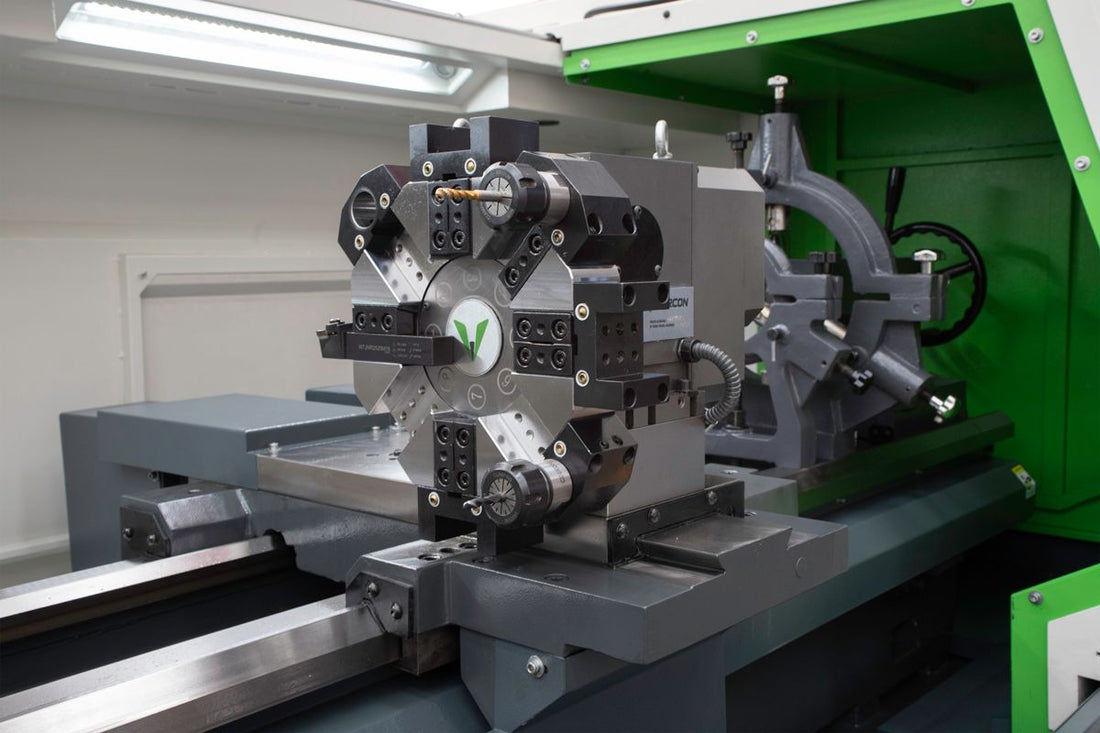

Typy nástrojů pro CNC soustruh

Pro pochopení široké škály dostupných nástrojů je nutné je klasifikovat podle funkce, konstrukce a směru řezu.

Klasifikace podle obráběcí operace

Tato klasifikace sdružuje nástroje podle konkrétní úlohy, pro kterou byly navrženy. Hlavní operace zahrnují:

• Nástroje pro soustružení (válcování): Pro snížení vnějšího průměru součásti.

• Nástroje pro čelní frézování: Pro obrábění čelní plochy součásti.

• Nástroje pro vystružování: Pro zvětšení nebo dokončení vnitřních průměrů.

• Nástroje pro drážkování: Pro vytváření drážek nebo žlábků o specifické šířce.

• Nástroje pro dělení: Pro oddělení hotové součásti od surového materiálu.

• Nástroje pro závitování: Pro tvorbu vnitřních nebo vnějších závitů.

• Nástroje pro fazetování (sražení hran): Pro vytvoření šikmého okraje.

• Formovací nástroje: S konkrétním profilem pro vytváření složitých geometrií na jeden průchod.

Klasifikace podle konstrukční struktury

Fyzická konstrukce nástroje určuje jeho tuhost, cenu a modularitu.

• Typ monoblok (celistvý): Celý nástroj je vyroben z jednoho kusu materiálu (např. HSS nebo pevný karbid). Nabízí vynikající tuhost, ale jakmile se ostří opotřebuje, musí být celý nástroj vyměněn nebo přebroušen.

• Typ svařování (svařený): Skládá se z hrotu z tvrdého materiálu (např. karbid), který je přivařen k levnějšímu ocelovému dříku. Byl populárním řešením před rozvojem vyměnitelných nástrojů.

• Typ upínání (držák destiček nebo vyměnitelný): Je to dominantní systém v moderním CNC obrábění. Skládá se z opakovaně použitelného držáku nástroje, který drží vyměnitelnou řeznou destičku (insert). Když se ostří opotřebuje, destička se rychle a ekonomicky otočí nebo vymění.

Klasifikace podle směru posuvu

„Ovládání“ nástroje určuje směr, ve kterém může efektivně řezat.

• Pravá nástroj (Right-Hand): Je to nejběžnější typ, navržený pro obrábění postupem od kontru (vpravo) k hlavě (vlevo).

• Levá nástroj (Left-Hand): Navržen pro zpětný chod, řeže od hlavy směrem ke kontru.

• Neutrální nástroj: Nemá preferovaný směr řezu a může obrábět v obou směrech, což je užitečné pro profilování a konturování.

Nejčastěji používané materiály u CNC řezacích nástrojů

Výkon nástroje je neoddělitelně spojen s vlastnostmi materiálu jeho ostří. Ideální materiál by měl mít optimální kombinaci tvrdost (odolnost proti opotřebení) a houževnatost (odolnost proti praskání).

• Rychlořezné oceli (HSS): Jsou to složité ocelové slitiny s houževnatostí vyšší než u jiných materiálů, což jim umožňuje odolávat nárazům a přerušovanému řezu. Používají se při nízkých rychlostech, na méně tuhých strojích a pro měkké materiály jako hliník nebo nízkouhlíkové oceli.

• Tvrdé kovy (cementované karbidy): Jsou nejuniverzálnější a nejpoužívanější při CNC soustružení. Skládají se z tvrdých částic wolframového karbidu (WC) spojených v matrici kobaltu (Co). Nabízejí vynikající tvrdost za tepla a odolnost proti opotřebení, což umožňuje řezné rychlosti výrazně vyšší než u HSS.

• Cermety a keramika: Cermety nabízejí vyšší odolnost proti opotřebení než karbidy a produkují výjimečné povrchové úpravy, jsou preferovány pro dokončovací operace při vysokých rychlostech. Keramika, ještě tvrdší a odolnější vůči teplu, umožňuje extrémně vysoké řezné rychlosti, ale je velmi křehká. Používá se při obrábění šedé litiny a kalených ocelí.

• Supertvrdé materiály (CBN a PCD):

• Kubický nitrid boru (CBN): Je druhý nejtvrdší známý materiál a je volbou pro „tvrdé soustružení“ (obrábění ocelí s tvrdostí nad 45 HRC), litiny a superslitiny.

• Polykristalický diamant (PCD): Je to nejtvrdší dostupný nástrojový materiál. Nabízí bezkonkurenční odolnost proti opotřebení. Není vhodný pro obrábění ocelí kvůli své chemické reaktivitě s železem. Používá se především na neželezné materiály (hliník, měď) a velmi abrazivní materiály (kompozity, vyztužené plasty).

• Povlaky (PVD a CVD): Jsou to velmi tenké keramické vrstvy nanášené na substrát (obvykle karbid) za účelem zlepšení jeho povrchových vlastností, aniž by byla ohrožena houževnatost jádra.

• CVD (Chemická depozice z páry): Vytváří silné povlaky ideální pro hrubování vysokými rychlostmi na ocelích a litinách.

• PVD (Fyzikální depozice z páry): Vytváří tenčí a hladší povlaky, které jsou preferovány pro dokončovací operace a pro obrábění materiálů, které mají tendenci se přichytávat na řeznou hranu, jako jsou nerezové oceli a superslitiny.

Jak vybrat správný nástroj pro každou operaci

Výběr optimálního nástroje by měl probíhat logicky a systematicky, aby byly zohledněny všechny kritické proměnné.

1. Analýza obrobku a materiálu: Výchozím bodem je vždy obrobek. Je třeba identifikovat materiál (oceli, nerez, litiny atd.) pro výběr třídy (materiál a povlak) destičky. Dále je nutné analyzovat geometrii, tolerance a požadavky na povrchovou úpravu.

2. Definice operace: Je třeba určit typ obrábění (soustružení, drážkování atd.) a jasně rozlišit mezi hrubování (upřednostňuje odstraňování materiálu) a dokončování (upřednostňuje přesnost a kvalitu povrchu).

3. Výběr geometrie destičky:

• Úhel hrotu: Velký úhel (např. 80°) poskytuje odolnou řeznou hranu, ideální pro hrubování, zatímco malý úhel (např. 35°) nabízí lepší přístup k složitým profilům.

• Velikost destičky: Musí být úměrný hloubce řezu, aby byla zajištěna stabilita.

• Poloměr hrotu (RE): Velký poloměr umožňuje vyšší posuvy a dává pevnější řeznou hranu, ale může způsobovat vibrace. Malý poloměr snižuje vibrace a umožňuje lepší povrchovou úpravu, ale omezuje posuv.

4. Výběr třídy a třískolamu: Na základě materiálu a operace se vybírá třída karbidu a povlak (CVD pro hrubování ocelí, PVD pro nerez a dokončování). Volí se třískolam, který odpovídá rozsahu posuvu a hloubky řezu, aby bylo zajištěno správné řízení třísky.

5. Výběr držáku nástroje: Je třeba zvolit držák nástroje, který nabízí maximální tuhost (co nejkratší vyložení) a zaručuje volný přístup do oblasti obrábění bez rizika kolize.

Tipy pro správné používání CNC soustružnických nástrojů

Správné používání a údržba jsou zásadní pro optimalizaci životnosti nástroje a efektivity procesu.

Diagnostika a řízení opotřebení nástroje

Opotřebení je nevyhnutelný proces, který poskytuje cenné informace o obrábění. Monitorování opotřebení je klíčové pro prevenci katastrofálních poruch. Běžné typy opotřebení a jejich řešení jsou:

• Opotřebení boku: Způsobeno především příliš vysokou řeznou rychlostí. Řešením je snížit rychlost nebo zvolit odolnější stupeň proti opotřebení.

• Krateryzace: Vznik kráteru na ploše nástroje způsobený vysokými teplotami. Řešením je použít silnější povlak (typ CVD) nebo snížit rychlost.

• Nárůst hran (BUE): Materiál obrobku přilnutý k hraně, běžné při nízkých rychlostech. Řešením je zvýšit řeznou rychlost nebo použít hladší povlak (typ PVD).

• Odlomeniny/štěpení: Malé praskliny na hraně, často způsobené nedostatkem houževnatosti nebo vibracemi. Řeší se výběrem houževnatějšího stupně nebo snížením posuvu.

Aplikace chladicích kapalin

Řezná kapalina nebo chladivo má více funkcí: snižuje teplotu, maže, chrání proti korozi a pomáhá odvádět třísky.

• Zalévací chlazení: Je to tradiční metoda, která aplikuje velké množství chladicí kapaliny při nízkém tlaku.

• Vysokotlaké chlazení (HPC): Směřuje proudy chladicí kapaliny pod vysokým tlakem přímo na řeznou hranu. Je extrémně účinný při lámání a odstraňování třísek, což umožňuje výrazné zvýšení řezných parametrů.

Preventivní údržba stroje

Špatně udržovaný stroj může způsobovat vibrace nebo nepřesnosti, které vedou k předčasnému opotřebení nástroje. Pravidelný program údržby, který zahrnuje čištění, kontrolu maziv, inspekci zarovnání a kalibraci os, je klíčový pro zajištění stabilní a přesné platformy, aby nástroje fungovaly správně.
