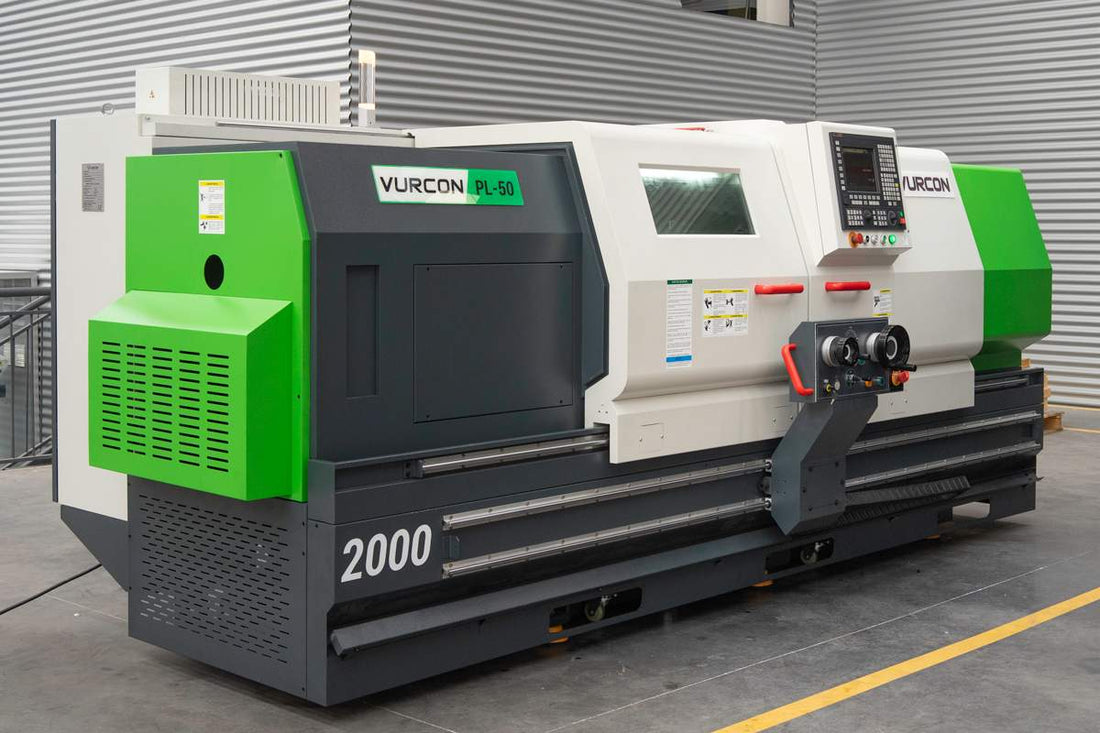

Pochopení fungování CNC soustruhu je klíčové pro rozhodnutí, jak zlepšit produktivitu a přesnost v dílně. Na rozdíl od ručního soustruhu kombinuje stroj s počítačovým numerickým řízením robustní mechanickou konstrukci s digitálním řízením pro automatizovanou výrobu dílů. Tento článek vysvětluje jeho principy, komponenty a pracovní proces, zaměřuje se na praktické výhody a na to, co je skutečně potřeba k přechodu na tuto technologii.

Principy fungování CNC soustruhu

Výkon CNC soustruhu je skutečně založen na dvou pilířích: robustní mechanické konstrukci (pro minimalizaci vibrací a zajištění stability a přesnosti) a pokročilém numerickém řídicím systému (pro řízení všech pohybů a operací pomocí softwaru a přesné elektroniky)

Základem všeho je tuhost stroje. Komponenty jako litinové lože jsou navrženy tak, aby absorbovaly vibrace při řezání. Právě tato stabilita umožňuje dosáhnout konzistentnější povrchové úpravy a snižuje potřebu přepracování.

Na tomto pevném základu CNC řízení posílá příkazy motorům os a pomocí senzorů kontroluje, že skutečná poloha nástroje je přesně podle programu. Tato neustálá korekce zaručuje opakovatelnosť: kus číslo sto bude přesně stejný jako první, s dodržením tolerancí bez odchylek. Tato automatizace spolu s prvky jako automatická věž umožňuje snížit doby cyklu, protože stroj provádí sekvenci operací bez přestávek a manuálních zásahů.

Hlavní části a jejich funkce

Každá součást CNC soustruhu má definovaný účel, který přispívá k výslednému produktu.

• Lože: Je to základ, který poskytuje stabilitu celé stroji. Design nakloněná lože, jako používají stroje Vurcon, nejenže zajišťuje tuhost, ale také zlepšuje odvod třísek a udržuje pracovní prostor čistší.

• Hlava a vřeteno: Vřeteno drží a otáčí obrobek. Kvalita jeho motoru a ložisek určuje řezný výkon a souosost dílu.

• Systém vozíků a vedení: Odpovídá za pohyby nástroje v osách X (průměr) a Z (délka), což umožňuje vytvořit profil dílu.

• Nástrojová věž: Obsahuje několik nástrojů a automaticky je mění podle příkazů programu. Je základním prvkem pro částečná automatizace a snížení prostojů.

• Doraz: Poskytuje dodatečnou podporu na konci dlouhých dílů, zabraňuje jejich ohýbání vlivem řezné síly a zajišťuje rozměrovou přesnost.

• Řídicí jednotka (CNC): Počítač, který interpretuje program obrábění a koordinuje všechny pohyby a funkce stroje.

Před instalací zařízení je užitečné mít základní seznam požadavků. To zajišťuje hladký start.

Seznam požadavků: Co potřebuji k zahájení?

• Zařízení: Vhodné průmyslové elektrické připojení a dostatek prostoru pro stroj a obsluhu.

• Správa odpadů: Systém pro odvod třísek a správu chladicí kapaliny.

• Software: Není vždy potřeba složitý CAM; mnoho řízení nabízí konverzační cykly pro jednoduché díly.

• Školení: Základní školení obsluhy v ovládání řízení a přípravě stroje (nastavení).

• Počáteční vybavení: Základní sada držáků nástrojů, destiček a upínacího systému (příruba s čelistmi).

• Údržba: Jednoduchý preventivní plán pro kontrolu hladin kapalin, mazání vedení a čištění.

Krok za krokem pracovní proces na CNC soustruhu

Pracovní postup CNC přeměňuje digitální návrh na fyzický díl strukturovaným způsobem.

1. Návrh (CAD): Vytvoří se 2D nebo 3D model dílu.

2. Strategie obrábění (CAM): Nástroje, trajektorie a řezné parametry jsou definovány v CAM softwaru nebo přímo na stroji pomocí pevných cyklů.

3. Postprocesování (G-kód): Software převádí strategii do programu v G-kódu, jazyce, kterému soustruh rozumí.

4. Simulace: Program je virtuálně ověřen, aby se zjistily chyby nebo možné kolize před jeho spuštěním.

5. Provoz na stroji: Obsluha připraví stroj (nasadí díl a nástroje) a spustí program.

Mikropříklad použití: Jednoduchý hřídel (před a po)

Představme si hřídel, který vyžaduje čelní obrábění, válcování, zkosení a závit.

• Manuální proces: Obsluha čelí, mění nástroj, válcuje, opět mění nástroj a nastavuje držák pro zkosení a nakonec připravuje závit. Každá změna a manuální nastavení zabere čas a závisí na jeho dovednostech. Odhadovaný čas: 15 minut.

• CNC proces: Obsluha načte program. Automatická věž vybere nástroj pro čelní obrábění (G01), pak nástroj pro válcování, provede zkosení a spustí automatický závitovací cyklus (G76). Pohyby bez řezu (G00) jsou maximální rychlostí. Odhadovaný čas: 5 minut.

Zjednodušený výpočet ROI: Dílna, která obrábí 500 hřídelů měsíčně jako v příkladu, přechodem z 15 minut na kus manuálně na 5 minut na CNC uvolní 83 hodin měsíční výroby. Při nákladech 40 € za hodinu dílny to představuje přímou úsporu více než 3 300 € měsíčně, což umožňuje velmi konkurenceschopné zhodnocení investice do stroje.

Křivka adopce: Řešení běžných otázek

• „Jak mi pomůžete začít?“ Instalace soustruhu Vurcon zahrnuje hodiny praktického školení ve vašem dílně s jedním z našich techniků, zaměřené na spuštění vaší první součásti. Navíc naše konverzační řízení umožňují obsluze manuálního soustruhu vyrábět jednoduché díly od prvního dne, aniž by musela umět programovat G-kód.

• „Musím umět programovat G-kód od začátku?“ Ne vždy. CAM software generuje kód automaticky a konverzační cykly řízení zjednodušují programování běžných operací přímo na stroji.

• „A co když udělám chybu v programu?“ K tomu slouží simulace. Řídicí systém umožňuje spustit program graficky a zobrazit dráhu nástroje, aby bylo možné odhalit kolize ještě před prvním řezem.

• „Je údržba velmi složitá?“ Preventivní údržba je jednoduchá: udržovat čistou nádrž na řeznou kapalinu, zajistit mazání vodítek (mnoho systémů je automatických) a provádět pravidelné vizuální kontroly.

Základní CNC programování a kódy

Kód G a M je standardní jazyk. Kódy G se týkají pohybů a M funkcí stroje.

• G00: Rychlý pohyb bez řezu pro polohování nástroje.

• G01: Lineární řezný pohyb (válcování, čelní soustružení).

• G02/G03: Kruhový řezný pohyb pro tvorbu rádiusů a oblouků.

• M03/M05: Spustit/Zastavit otáčení vřetene.

• M08/M09: Zapnout/Vypnout chladicí kapalinu.

Upřímné srovnání: Manuální soustruh vs. CNC soustruh

Rozhodnutí investovat do CNC neznamená, že manuální soustruh je zastaralý. Každý má své místo v dílně.

Klid při investici: náš závazek

Chápeme, že stroj je dlouhodobou investicí, která musí být výnosná a spolehlivá. Proto ve Vurcon nejen prodáváme zařízení, ale nabízíme i úplný závazek k vaší spokojenosti:

• Plná záruka: Všechny naše CNC soustruhy zahrnují 2 roky záruky na díly a práci.

• Místní technický servis: Máme servisní tým se sídlem ve Španělsku, který zajišťuje rychlou odezvu.

• Dostupnost náhradních dílů: Zaručujeme dostupnost kritických náhradních dílů, aby vaše stroje nikdy nepřestaly nečekaně fungovat.

Naše vynikající poměr cena/výkon je založena na optimalizovaném konstrukčním designu a výběru vysoce spolehlivých komponentů (jako jsou ovladače Fanuc nebo lineární vedení Hiwin) bez přidaných nákladů značek s rozsáhlými marketingovými strukturami.

Zvažujete, jak může CNC technologie optimalizovat vaši výrobu? Kontaktujte náš tým pro jasné a nezávazné poradenství.
