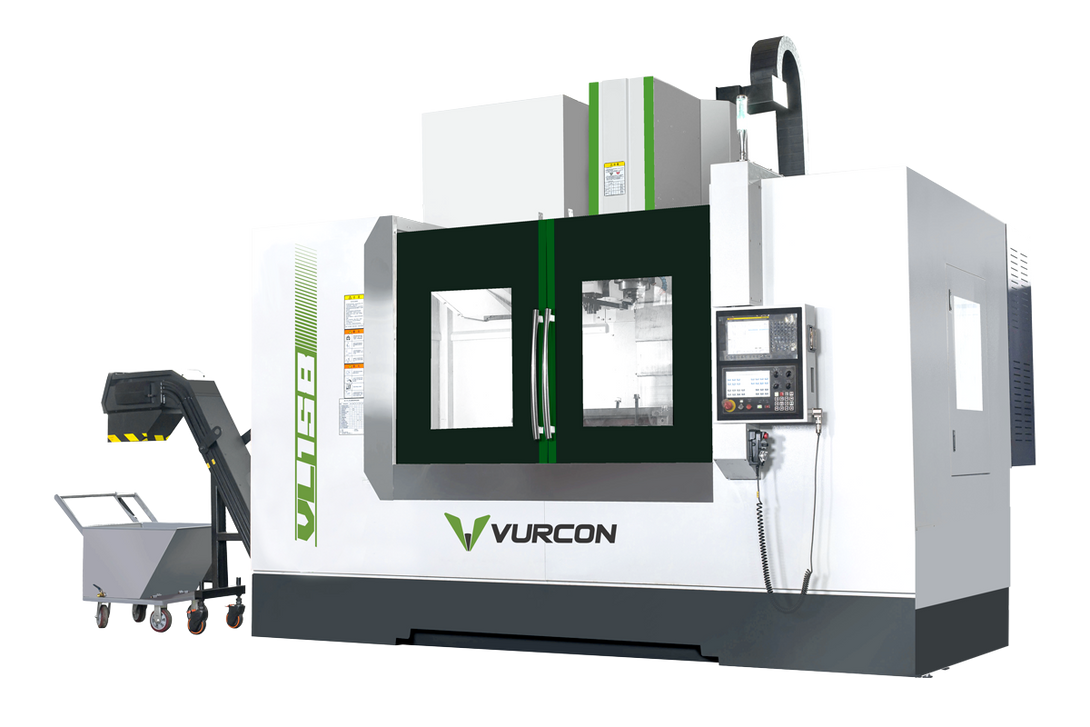

Centro de mecanizado Vurcon VL-158
Centro de mecanizado Vurcon VL-158
Centro de mecanizado Vurcon VL-158
Vurcon

Centro de mecanizado Vurcon VL-158

Ref.: VL-178 Mesa de trabajo (AxL) 850x 1900 Recorridos de los ejes X/Y/Z 1700/ 800/ 800 Rango de velocidad 20 - 10000 Ficha técnica Ca...
Descargar Ficha Técnica
  • Equipamiento estándar completo
  • Diferentes opciones de configuración de máquina
  • Soporte técnico nacional
  • Garantía ampliable
Envío Rápido

Envío Rápido

Calidad Garantizada

Calidad Garantizada

Presupuesto personalizado

Presupuesto personalizado

Pago Seguro

Pago Seguro

Ref.: VL-178

Mesa de trabajo (AxL) 850x 1900
Recorridos de los ejes X/Y/Z 1700/ 800/ 800
Rango de velocidad 20 - 10000


Ficha técnica

Características
Marca VURCON
Mesa de trabajo (AxL) mm 850 x 1900
Control FANUC 15"
Recorrido del eje X mm 1700
Recorrido del eje Y mm 800
Recorrido del eje Z mm 800
Carga máx. admitida sobre la mesa de trabajo Kg 1600
Distancia husillo-mesa mm 180 - 980
Ranuras en T mm 5 ranuras/slots de 18
Distancia entre ranuras mm 100
Cono del husillo principal BBT40
Distancia columna - centro del husillo mm 887
Rango de velocidad rpm 20 - 10000
Transmisión del husillo principal Correas
Potencia del motor principal en S6 kw 15
Equilibrado del cono G1
Precisión del husillo mm ±0.005
Precisión dinámica mm ±0.003
Portaherramientas estándar MSA403 BBT40
Potencia servomotor eje X kw 3
Potencia servomotor eje Y kw 3
Potencia servomotor eje Z kw 3
Avance rápido del eje X m/min 24
Avance rápido del eje Y m/min 24
Avance rápido del eje Z m/min 24
Avance de trabajo mm/min 10000
Tipo de almacén de herramientas Doble brazo
Tipo de cambiador de herramientas Random
Capacidad de herramientas pc 24
Diá. máx. de htas con hta adyacente mm 78
Diá. máx sin herramienta adyacente mm 120
Peso máx. de herramienta admitido Kg 8
Longitud máx. de hta. admitida mm 300
Consumo neumático Kg 6 - 8
Consumo eléctrico Kva 20
Potencia requerida 3-380V±10% 50Hz
Flujo de la bomba refrigerante l/min 30
Tipo de carenado Completo
Precisión posicionamiento X/Y/Z mm ±0.016
Precisión repetibilidad X/Y/Z mm ±0.008
Dimensiones mm 5500x3250x3560
Peso Kg 16500


Configuración estándar

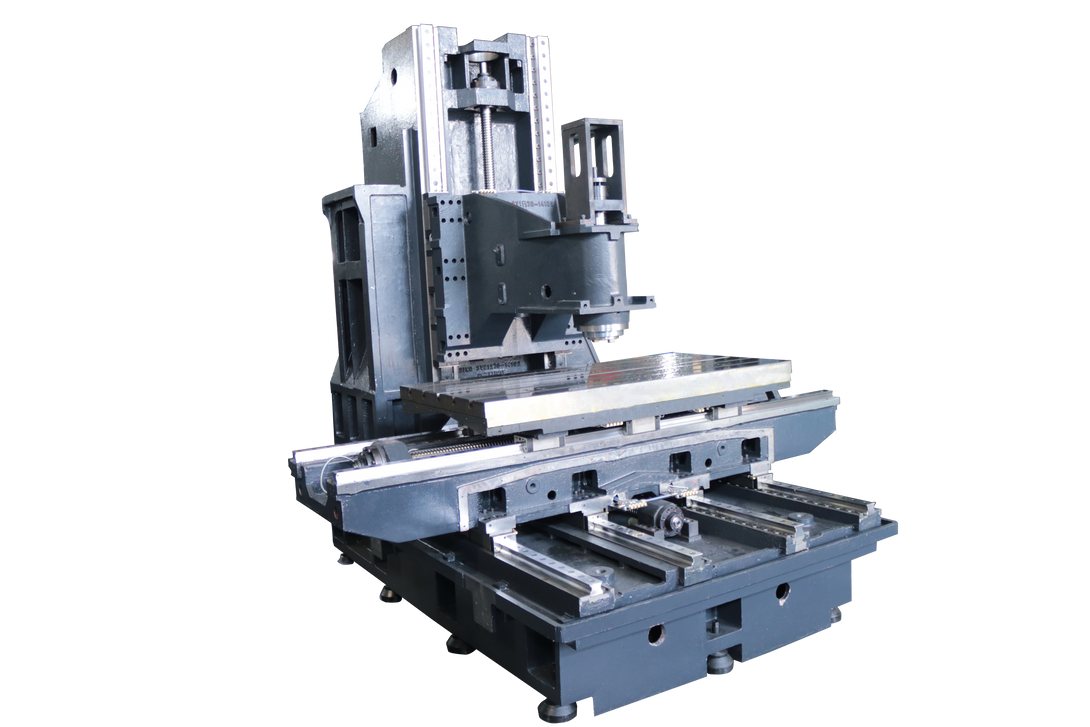

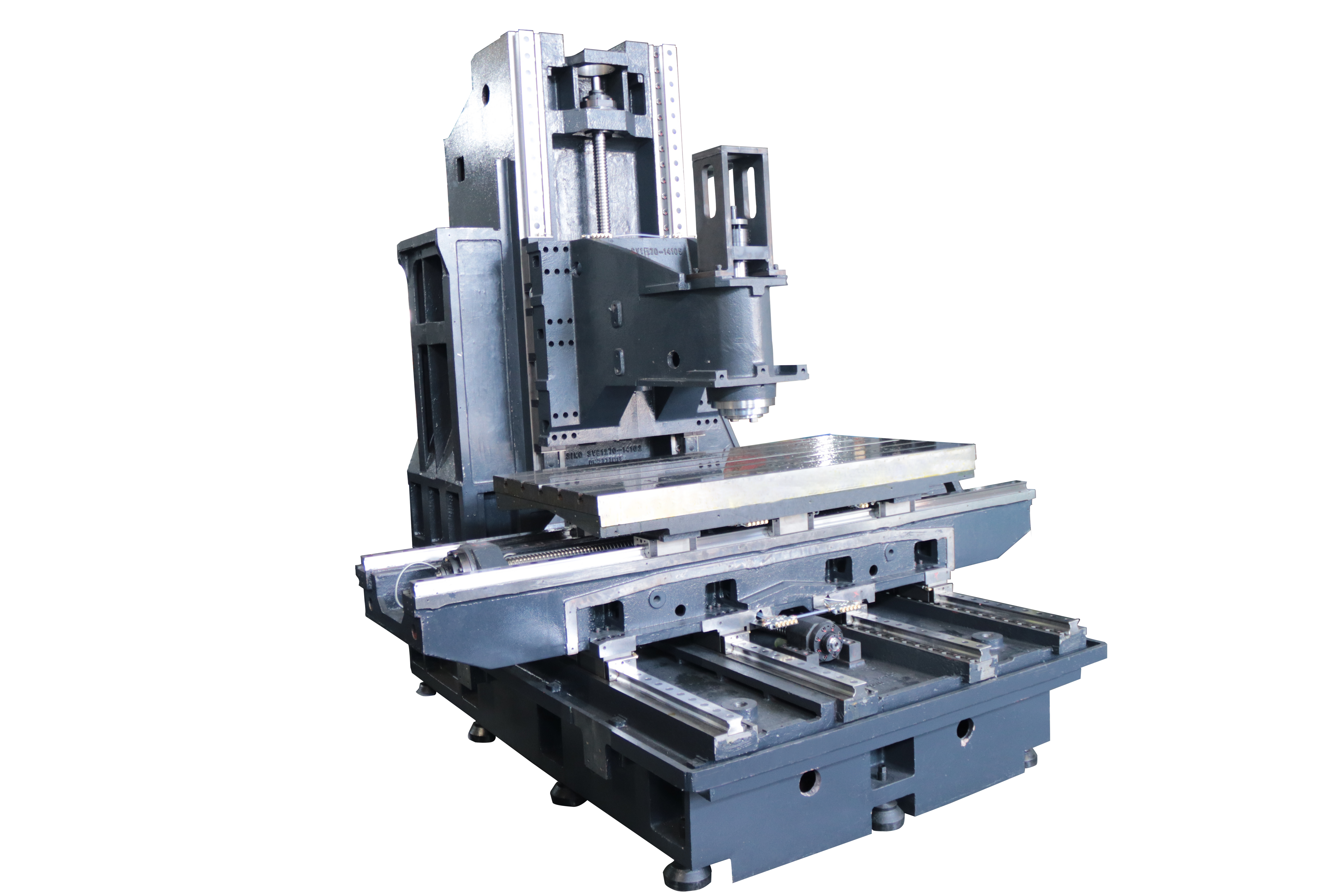

  • Guías lineales y patines de rodillos en los ejes X/Y/Z
  • Potencia del cabezal 11/15 Kw, Par 191 Nm
  • Cabezal refrigerado por aceite
  • Tipo de cono: BT40 (BBT40)
  • Control Fanuc 0iMF Plus (Type 2) (Pantalla táctil 15") con Fanuc Manual guide i
  • Volante electrónico
  • Extractor de viruta tipo cadena (+ husillo sinfin)
  • Husillos a bolas pretensados
  • Cambiador de herramientas de doble brazo tipo randmon: 30 htas
  • Roscado rígido
  • Aire acondicionado en el cuadro eléctrico
  • Sistema de refrigeración de pieza
  • Intercambiador de calor en el cuadro eléctrico
  • Apagado automático
  • Carenado completo
  • Recolector aceite guías
  • Taladrina a través de la herramienta 20 bar
  • Sello de aire en el husillo
  • Sistema de lubricación automático
  • Interfaz RS232
  • Pistola de aire y pistola con refrigerante
  • Volante electrónico
  • Tacos nivelación
  • Marcado CE

Diseñado para tu taller

Infinitas opciones de configuración para cada proyecto
