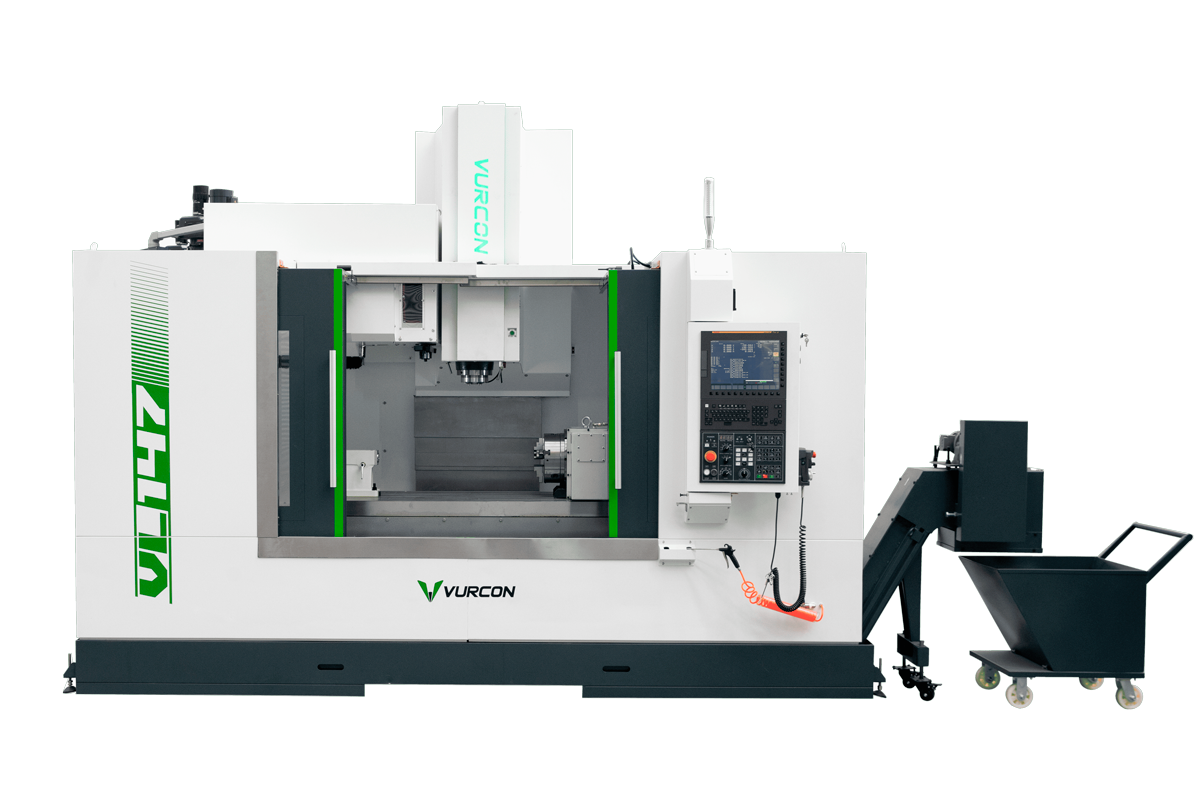

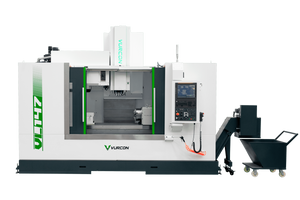

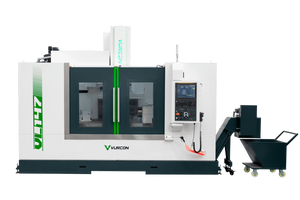

Centro de mecanizado Vurcon VL-147
114.000,00 €
Title
Vurcon
Descargar Ficha Técnica
Centro de mecanizado Vurcon VL-147
Ref.: VL147
Mesa de trabajo (AxL)
700x1600
Recorridos de los ejes X/Y/Z
1400/700/700
Rango de velocidad
20 - 6000
Ficha técnica
Cara...
- Equipamiento estándar completo
- Diferentes opciones de configuración de máquina
- Soporte técnico nacional
- Garantía ampliable
Envío Rápido
Calidad Garantizada
Presupuesto personalizado
Pago Seguro
Calidad
Asesoramiento
Servicio integral
Vurcon academy
Post venta
GarantíaRef.: VL147
| Mesa de trabajo (AxL) | 700x1600 |
| Recorridos de los ejes X/Y/Z | 1400/700/700 |
| Rango de velocidad | 20 - 6000 |
Ficha técnica
| Características | ||
| Marca | VURCON | |
|---|---|---|

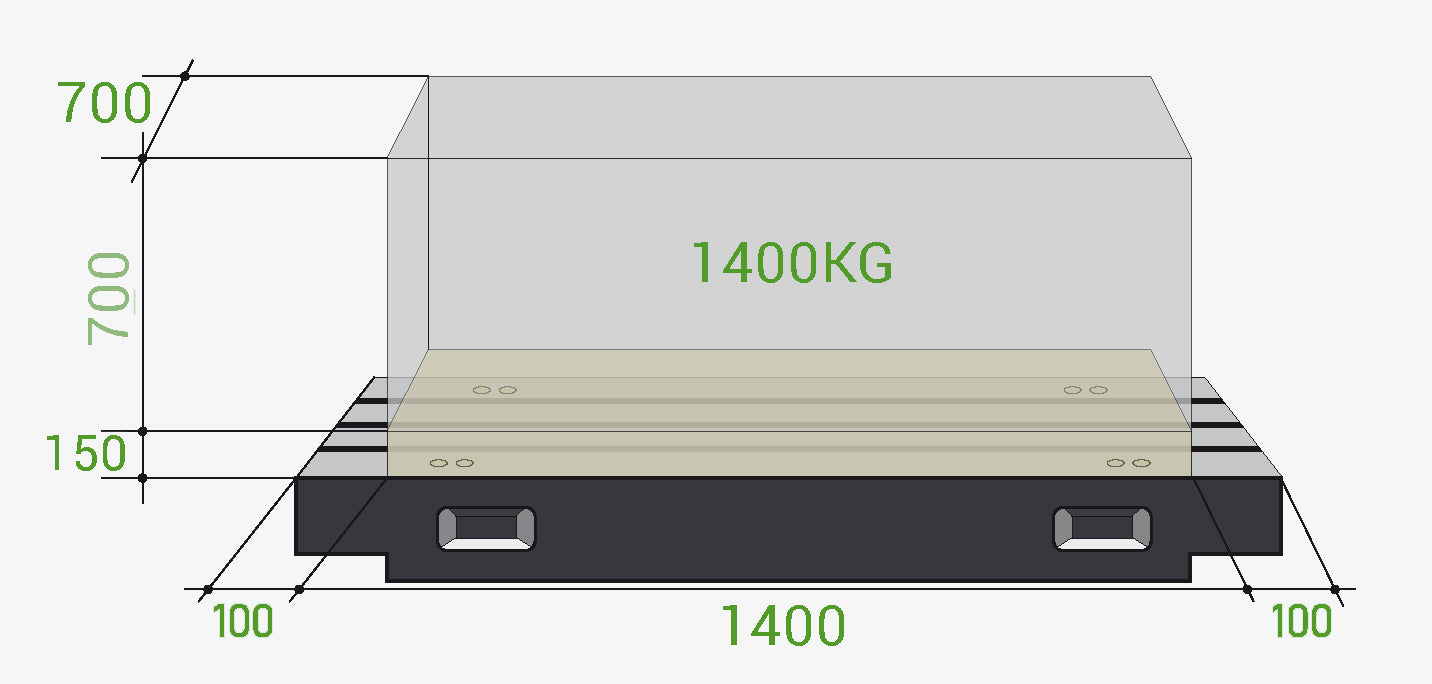

| Mesa de trabajo (AxL) | mm | 700x1600 |
| Control | FANUC 0i MF | |
| Recorrido del eje X | mm | 1400 |
| Recorrido del eje Y | mm | 700 |
| Recorrido del eje Z | mm | 700 |
| Carga máx. admitida sobre la mesa de trabajo | Kg | 1400 |
| Distancia husillo-mesa | mm | 150-850 /130-830 |
| Ranuras en T | mm | 5-18 |
| Distancia entre ranuras | mm | 125 |

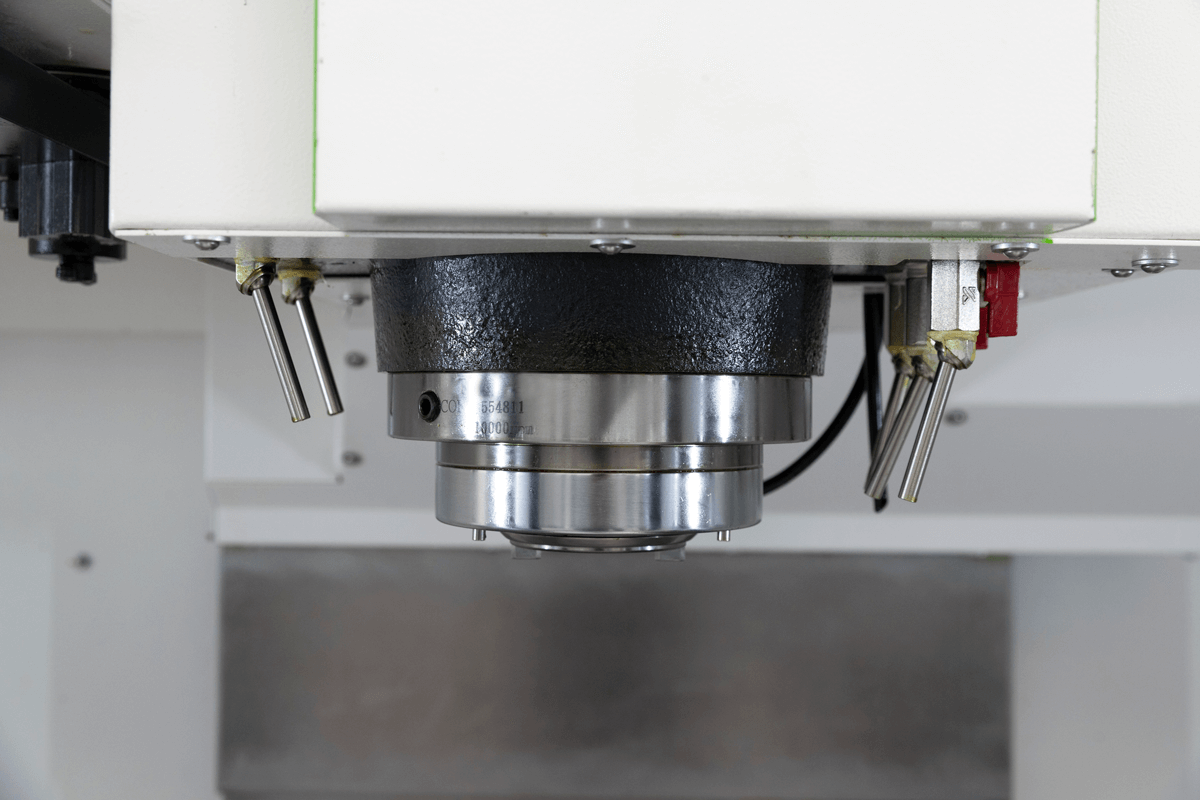

| Cono del husillo principal | BT50 / BT40 | |
| Distancia columna - centro del husillo | mm | 766 |
| Rango de velocidad | rpm | 10000 |
| Transmisión del husillo principal | Correas | |
| Potencia del motor principal en S6 | kw | 18.5 |
| Equilibrado del cono | G1 | |
| Precisión del husillo | mm | ±0.005 |
| Precisión dinámica | mm | ±0.007 |
| Potencia servomotor eje X | kw | 3 |
| Potencia servomotor eje Y | kw | 3 |
| Potencia servomotor eje Z | kw | 3 |
| Avance rápido del eje X | m/min | 24 |
| Avance rápido del eje Y | m/min | 24 |
| Avance rápido del eje Z | m/min | 20 |
| Avance de trabajo | mm/min | 6000 |
| Tipo de cambiador de herramientas | Random | |
| Capacidad de herramientas | pc | 30 |
| Diá. máx. de htas con hta adyacente | mm | 110 |
| Diá. máx sin herramienta adyacente | mm | 80 |
| Peso máx. de herramienta admitido | Kg | 15 / 8 |
| Longitud máx. de hta. admitida | mm | 350/300 |
| Consumo neumático | Kg | 6 - 8 |
| Consumo eléctrico | Kva | 20 |
| Potencia requerida | 3-380V±10% 50Hz | |
| Flujo de la bomba refrigerante | l/min | 40 |
| Rango de temperatura ambiental óptima | º | 0 - 40 |
| Humedad ambiental óptima | % | 20 - 80 |
| Tipo de carenado | Completo | |
| Precisión posicionamiento X/Y/Z | mm | ±0.008 |
| Precisión reposicionamiento X/Y/Z | mm | ±0.005 |
| Dimensiones | mm | 3800(+1400 transportador de virutas) ×2860×3160mm |
| Peso | Kg | 11000 |
Configuración estándar
- Patines en los ejes X/Y/Z
- Husillos a bolas pretensados
- Roscado rígido

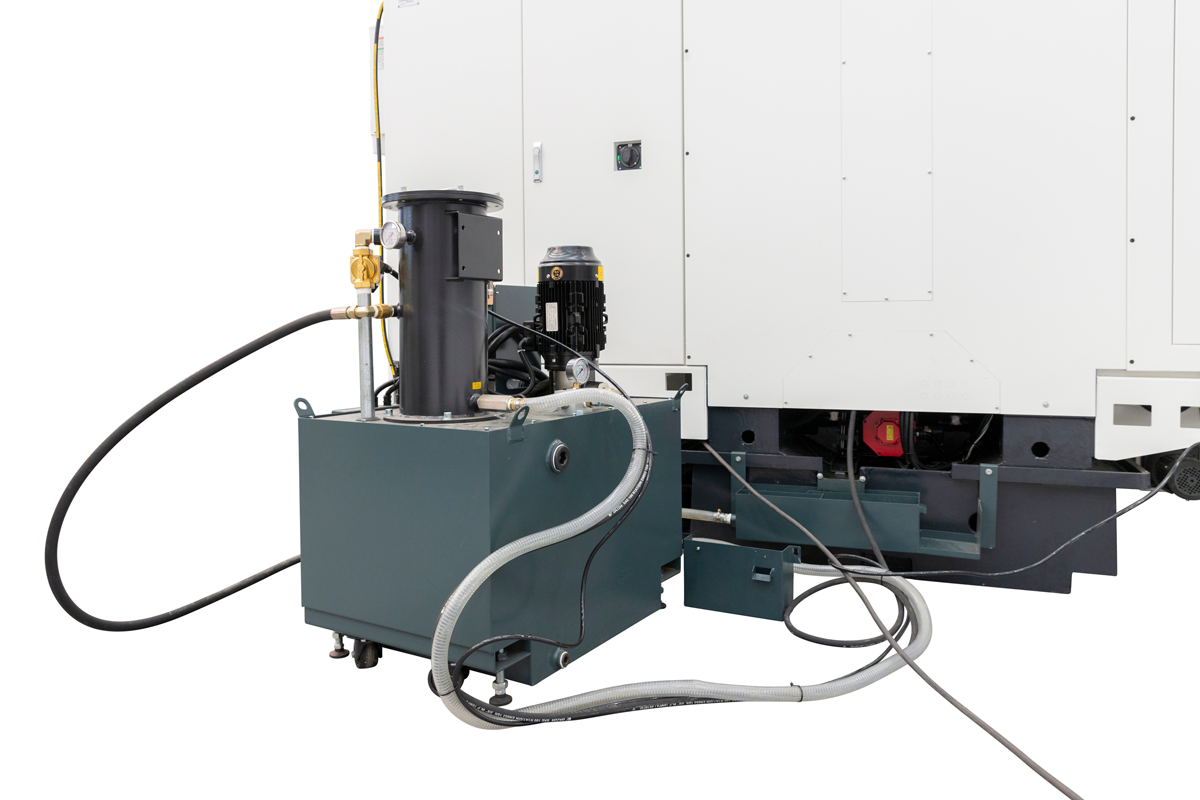

- Sistema de refrigeración de pieza
- Intercambiador de calor en el cuadro eléctrico
- Apagado automático
- Carenado completo
- Recolector aceite guías
- Sello de aire en el husillo
- Sistema de lubricación automático
- Interfaz RS232
- Pistola de aire
- Volante electrónico
- Tacos nivelación
- Marcado CE
Diseñado para tu taller
Infinitas opciones de configuración para cada proyecto
Característica
Tipo de transmisión del cabezal
Electromandrino
Caja engranajes
Correas
Motor directo
Característica
Controles
HEIDENHAIN
FANUC
SIEMENS
FAGOR
Característica
Velocidad del cabezal (rpm)
6000 RPM
8000 RPM
10000-12000 RPM
12000-15000 RPM
Control Siemens 828D
Tipo de cono
BT40
BBT40
BT50
BBT50
Característica
Sondas Renishaw de medición de herramienta
Sonda de contacto
Sonda Láser
Característica
Cambiador de herramienta
Tipo tambor (30,32)
Tipo cadena (32/40/60)
Característica
OPCIONAL: Escalas ópticas en los ejes (XYZ)
Escalas ópticas en los ejes (XYZ)
Protección industrial

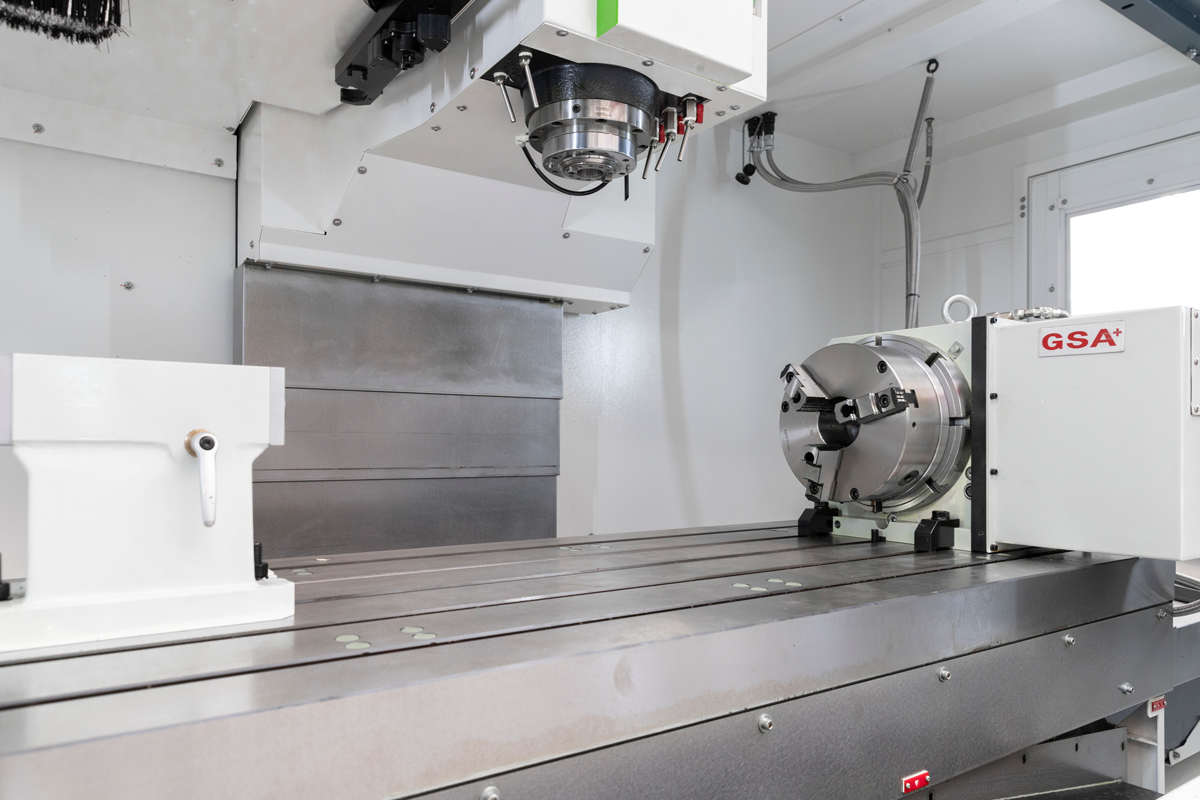

Mesa Rotativa
4º eje con contrapunto manual
4º eje con contrapunto cuna
4º y 5º ejes
Protección industrial
Evacuador de virutas
Cadena
Rascador
Husillo sin fin
Con tambor filtraje taladrina
Protección industrial
Recorridos en los ejes X/Y/Z
Selecciona el modelo según los recorridos necesarios para tu aplicación:
| Modelo | Eje X (mm) | Eje Y (mm) | Eje Z (mm) |
|---|---|---|---|
| VL-65 | 650 | 400 | 500 |
| VL-85 | 850 | 500 | 550 |
| VL-106 | 1000 | 620 | 630 |
| VL-116 | 1100 | 650 | 600 |
| VL-127 | 1200 | 700 | 700 |
| VL-147 | 1400 | 700 | 700 |
| VL-157 | 1500 | 700 | 700 |
| VL-158 | 1500 | 800 | 800 |
| VL-178 | 1700 | 800 | 800 |
💡 Consejo: Elige el modelo según el tamaño máximo de pieza que vayas a mecanizar. Considera añadir un margen de seguridad del 10-15% a tus necesidades actuales.
