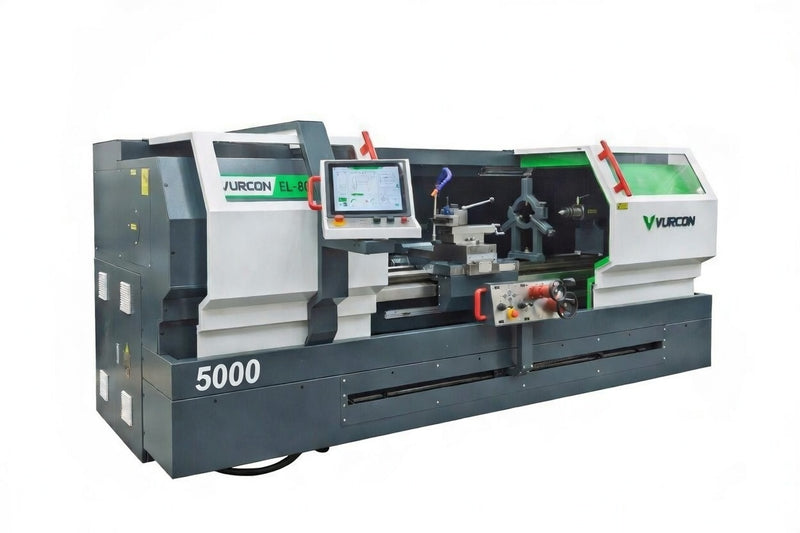

Elektronický paralelní stolní soustruh EL 80X5000
Technický list: Soustruh EL80X5000
Kategorie
Koncept
Jednotka
Hodnota
Kapacita
Max. průměr soustružení nad lůžkem
mm
800
Max. průměr soustružení nad vozíkem
mm
480
Maximální délka obrobku
mm
5000
Šířka lůžka
mm
600
Vřeteno
Průměr talíře
mm
315
Rychlostní stupně
-
4 kroky Plynulý...
- Výroba na zakázku
- Přizpůsobení CNC
- Národní technická podpora
- Záruka 24 měsíců
Rychlé doručení
Zaručená kvalita
Přizpůsobený rozpočet
Bezpečná platba
Technický list: Soustruh EL80X5000
| Kategorie | Koncept | Jednotka | Hodnota |
|---|---|---|---|
| Kapacita | Max. průměr soustružení nad lůžkem | mm | 800 |
| Max. průměr soustružení nad vozíkem | mm | 480 | |
| Maximální délka obrobku | mm | 5000 | |
| Šířka lůžka | mm | 600 | |
| Vřeteno | Průměr talíře | mm | 315 |
| Rychlostní stupně | - | 4 kroky Plynulý | |
| Maximální rychlost vřetene | ot./min | 1000 | |
| Otvor vřetene | mm | 104/130 | |
| Vnitřní kužel vřetene | - | Metrický/a 120 Metrický/a 140 | |
| Nos vřetene | - | A11 | |
| Motor a točivý moment | Výkon hlavního motoru | kW | 15/18 |
| Výkon servomotoru X/Z | kW | 2.3/2.3 | |
| Točivý moment vřetene | N.m | 3280 | |
| Točivý moment osa X/Z | N.m | 15/15 | |
| Rozměry a hmotnost | Celkové rozměry (DxŠxV) | mm | 7500 x 2000 x 1850 |
| Celková hmotnost stroje | Kg | 7450 |

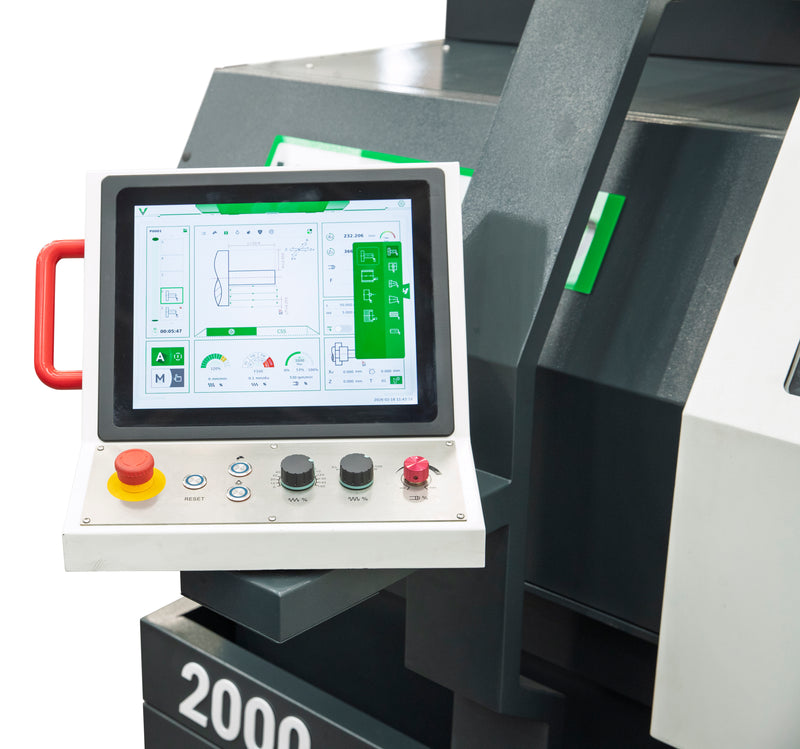

Numerické řízení
✓ Standardní
- Fagor 8060 ELITE-T-ICU - Všechny modely
+ Volitelné
- Fanuc - Vysoce přesné řízení
- Siemens - Pokročilá německá technologie
Mazání a chlazení
✓ Standardní
- Mazací jednotka - Centralizovaný automatický systém
- Chladicí systém - Standardní výbava
+ Volitelné
- Klimatizace v elektrickém rozvaděči - Pokročilá tepelná ochrana
Hlava s osou C
✓ Standardní
- Hlava s osou C - PL61M - Umožňuje frézovací operace
Upnutí dílu
✓ Standardní
- 3-čelisťová upínací deska 200mm - PL36
- 3-čelisťová upínací deska 250mm - PL50, PL61M
+ Volitelné
- Hydraulická upínací deska - Větší upínací síla a přesnost
Lunety
✓ Standardní
- Pevná luneta 20-130mm - Podpěra pro malé díly
- Pevná luneta 130-260mm - Podpěra pro velké díly
- Pohyblivá luneta 20-80mm - Nastavitelná podpěra
Hlavní motor
✓ Standardní
- Motor 7,5 KW - PL36
- Motor 15 KW - PL50
- Motor 11 KW - PL61M
Systém hlavy
✓ Standardní
- Hlava se 6 pozicemi - PL36
- Hlava se 8 pozicemi - PL50
- Motorová hlava se 12 pozicemi - PL61M
+ Volitelné
- Horizontální hlava se 4 pozicemi - Speciální konfigurace
- Vertikální hlava s 6 pozicemi - Větší všestrannost
- Rychlovýměnná hlava typu Multifix - Maximální flexibilita
Doraz
✓ Standardní
- Manuální doraz - PL36, PL50, PL61M
+ Volitelné
- Hydraulický doraz - Větší přesnost a rychlost při polohování
Volanty
✓ Standardní
- Mechanické volanty - Manuální přesné řízení
+ Volitelné
- Elektronický volant - Digitální řízení s vysokou přesností
Systém sběru třísek
✓ Standardní
- Vyjímatelná miska na třísky - Snadné čištění a údržba
Paralelní CNC soustruhy - Specifikace
Porovnejte vlastnosti našich modelů paralelních CNC soustruhů:
| Model | Převrácení stojanu | Převrácení vozu | Dostupné délky |
|---|---|---|---|
| PL36 | ⌀410 mm | ⌀220 mm | 750 / 1000 |
| PL50 | ⌀510 mm | ⌀290 mm | 750 / 1000 / 1500 / 2000 / 3000 |
| PL61M | ⌀610 mm | ⌀360 mm | 1000 / 1500 / 2000 / 3000 |
| PL63 | ⌀630 mm | ⌀340 mm | 1000 / 1500 / 2000 / 3000 |
📏 Průvodce specifikacemi
Otočení nad ložem:
Maximální průměr, který může otáčet nad vedením lože. Určuje maximální teoretickou kapacitu soustruhu.
Otočení nad suportem:
Skutečný maximální průměr obrábění s ohledem na příčný suport. Toto je praktický pracovní rozměr.
Délka soustružení:
Maximální vzdálenost mezi body. Délky nad 1000 mm vyžadují prodlouženou ložovou desku.
💡 Jak vybrat svůj model: Vyberte podle maximálního průměru vašich dílů (otočení nad suportem) a požadované délky. Doporučujeme přidat 10-15 % rezervu pro budoucí aplikace.
