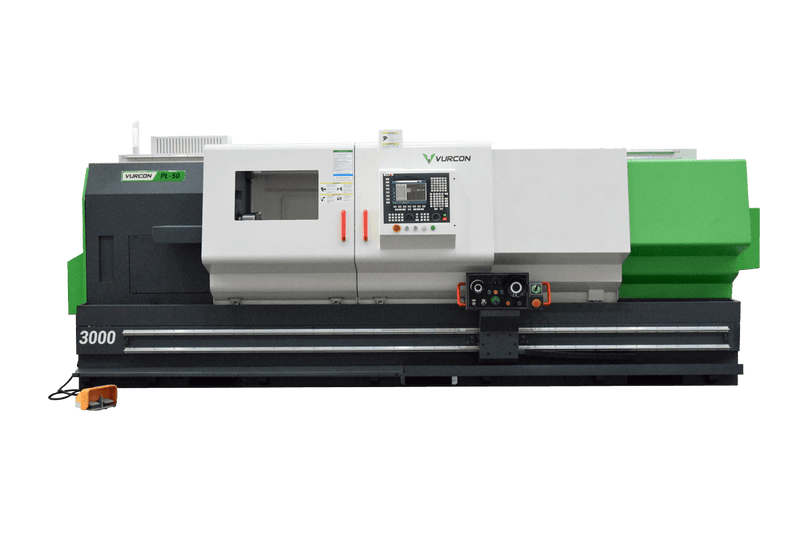

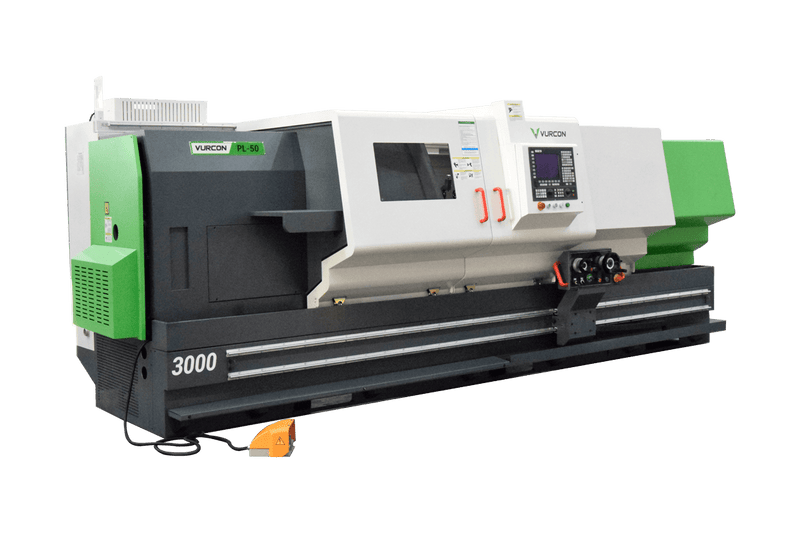

Paralelní stolní CNC soustruh Vurcon PL-50x3000
Ref.: PL50x3000
Max. průměr soustružení na saních
ø 290
Rychlost hlavního vřetena
30 - 3000
Dostupné ovládání
SIEMENS-FAGOR-FANUC
Technický list
Soustruh CNC s paralelní základnou PL50x3000
Kategorie
Vlastnost
Jednotka
Hodnota
Kapacita
Vzdálenost mezi body
mm
...
- Výroba na zakázku
- Přizpůsobení CNC
- Národní technická podpora
- Záruka 24 měsíců
Rychlé doručení
Zaručená kvalita
Přizpůsobený rozpočet
Bezpečná platba
Ref.: PL50x3000
| Max. průměr soustružení na saních | ø 290 |
| Rychlost hlavního vřetena | 30 - 3000 |
| Dostupné ovládání | SIEMENS-FAGOR-FANUC |
Technický list
| Soustruh CNC s paralelní základnou PL50x3000 | |||
|---|---|---|---|
| Kategorie | Vlastnost | Jednotka | Hodnota |
| Kapacita | Vzdálenost mezi body | mm | 3000 |
| Max. průměr přes lože | mm | ø510 | |
| Max. průměr přes vozík | mm | ø290 | |
| Max. průměr soustružení | mm | ø500/270 | |
| Max. délka soustružení | mm | 2920 | |
| Hlava | Výkon hlavního motoru | Kw | 11/15 |
| Kužeľová díra vřetene | ø 90, 1:20 | ||
| Díra vřetene | mm | ø 82 | |
| Nos vřetena | A2-8 | ||
| Rychlost vřetene | ot/min | 2500 | |
| Osy X a Z | Rychlý posuv osy X/Z | m/min | 6/12 |
| X-kuličkový šroub ø/krok | ø25/5 | ||
| Z-kuličkový šroub ø/krok | ø40/10 | ||
| Vzdálenost mezi vodítky X/Z | mm | 390 | |
| Pohyb ve tvaru X | mm | 290 | |
| Pohyb ve tvaru Z | mm | 2920 | |
| Kontrapunkt | Průměr tyče | mm | 75 |
| Dojíždění stopky | mm | 150 | |
| Kuže morse stopka | CM5 | ||
| Věž | Standardní polohy věže | 8 | |
| Rozměry nástroje | mm | 25x25 | |
| Průměr držáku vnitřních nástrojů | mm | ø20/ø32 | |
| Rozměry | Rozměry (DxŠxV) | m | 5,70x1,7x1,7 |
| Hmotnost | Kg | 4100 | |
Standardní konfigurace
FAGOR 8060 ELITE-T-ICU
3čelisťový sklíčidlo Ø250mm (PL50)
Pevná luneta 20-130 mm
Pevná luneta 130-260 mm
Posuvná luneta 20-80 mm
Mechanická kola
8polohová věž (PL50)
Hlavní motor 15 kW (PL50)
Ruční protikus/
Mazací jednotka
Chladicí systém
Vyjímatelná zásuvka na třísky
Kompletní krytování
Numerické řízení
✓ Standardní
- Fagor 8060 ELITE-T-ICU - Všechny modely
+ Volitelné
- Fanuc - Vysoce přesné řízení
- Siemens - Pokročilá německá technologie
Mazání a chlazení
✓ Standardní
- Mazací jednotka - Centralizovaný automatický systém
- Chladicí systém - Standardní výbava
+ Volitelné
- Klimatizace v elektrickém rozvaděči - Pokročilá tepelná ochrana
Hlava s osou C
✓ Standardní
- Hlava s osou C - PL61M - Umožňuje frézovací operace
Upnutí dílu
✓ Standardní
- 3-čelisťová upínací deska 200mm - PL36
- 3-čelisťová upínací deska 250mm - PL50, PL61M
+ Volitelné
- Hydraulická upínací deska - Větší upínací síla a přesnost
Lunety
✓ Standardní
- Pevná luneta 20-130mm - Podpěra pro malé díly
- Pevná luneta 130-260mm - Podpěra pro velké díly
- Pohyblivá luneta 20-80mm - Nastavitelná podpěra
Hlavní motor
✓ Standardní
- Motor 7,5 KW - PL36
- Motor 15 KW - PL50
- Motor 11 KW - PL61M
Systém hlavy
✓ Standardní
- Hlava se 6 pozicemi - PL36
- Hlava se 8 pozicemi - PL50
- Motorová hlava se 12 pozicemi - PL61M
+ Volitelné
- Horizontální hlava se 4 pozicemi - Speciální konfigurace
- Vertikální hlava s 6 pozicemi - Větší všestrannost
- Rychlovýměnná hlava typu Multifix - Maximální flexibilita
Doraz
✓ Standardní
- Manuální doraz - PL36, PL50, PL61M
+ Volitelné
- Hydraulický doraz - Větší přesnost a rychlost při polohování

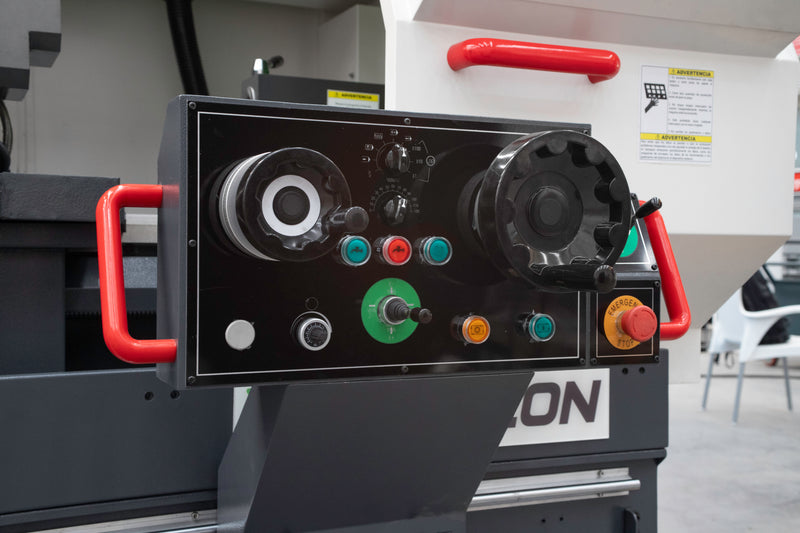

Volanty
✓ Standardní
- Mechanické volanty - Manuální přesné řízení
+ Volitelné
- Elektronický volant - Digitální řízení s vysokou přesností
Systém sběru třísek
✓ Standardní
- Vyjímatelná miska na třísky - Snadné čištění a údržba
Paralelní CNC soustruhy - Specifikace
Porovnejte vlastnosti našich modelů paralelních CNC soustruhů:
| Model | Převrácení stojanu | Převrácení vozu | Dostupné délky |
|---|---|---|---|
| PL36 | ⌀410 mm | ⌀220 mm | 750 / 1000 |
| PL50 | ⌀510 mm | ⌀290 mm | 750 / 1000 / 1500 / 2000 / 3000 |
| PL61M | ⌀610 mm | ⌀360 mm | 1000 / 1500 / 2000 / 3000 |
| PL63 | ⌀630 mm | ⌀340 mm | 1000 / 1500 / 2000 / 3000 |
📏 Průvodce specifikacemi
Otočení nad ložem:
Maximální průměr, který může otáčet nad vedením lože. Určuje maximální teoretickou kapacitu soustruhu.
Otočení nad suportem:
Skutečný maximální průměr obrábění s ohledem na příčný suport. Toto je praktický pracovní rozměr.
Délka soustružení:
Maximální vzdálenost mezi body. Délky nad 1000 mm vyžadují prodlouženou ložovou desku.
💡 Jak vybrat svůj model: Vyberte podle maximálního průměru vašich dílů (otočení nad suportem) a požadované délky. Doporučujeme přidat 10-15 % rezervu pro budoucí aplikace.
