Vurcon

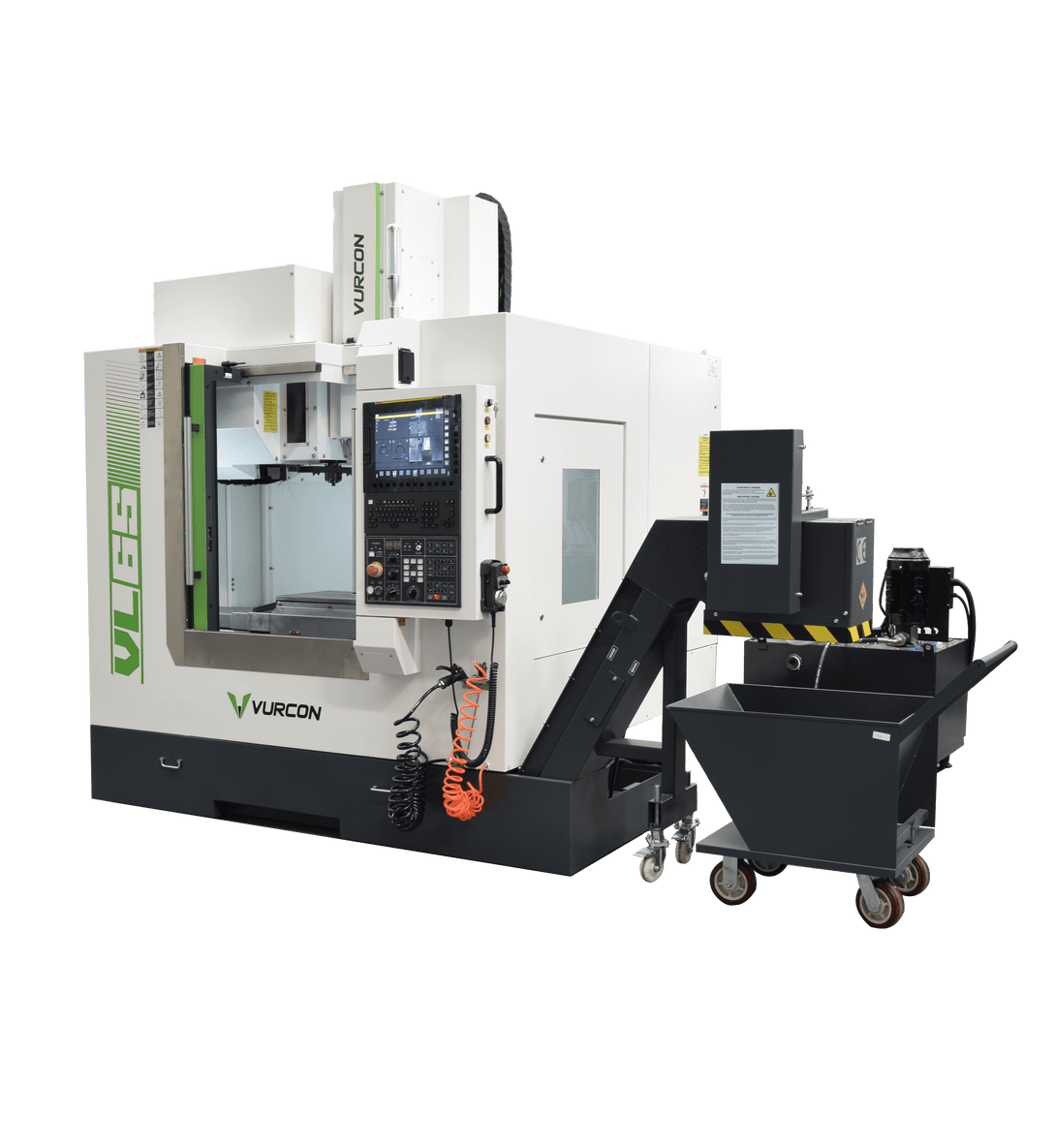

Frézovací centrum Vurcon VL-65
Ref.: VL65
Pracovní stůl (VxD)
400x850
Rozsahy os X/Y/Z
650/400/500
Rozsah rychlostí
20-10000
Technický list - VL-65
KAPACITA
Pracovní stůl (Šířka x Výška) (mm)
400x850
Maximální zatížení pracovního stolu (Kg)
500
T-drážky stolu (mm)
3-18x100
Vzdálenost stolu od vřetena...
- Výroba na zakázku
- Přizpůsobení CNC
- Národní technická podpora
- Záruka 24 měsíců
Rychlé doručení
Zaručená kvalita
Přizpůsobený rozpočet
Bezpečná platba
Ref.: VL65
| Pracovní stůl (VxD) | 400x850 |
| Rozsahy os X/Y/Z | 650/400/500 |
| Rozsah rychlostí | 20-10000 |
Technický list - VL-65

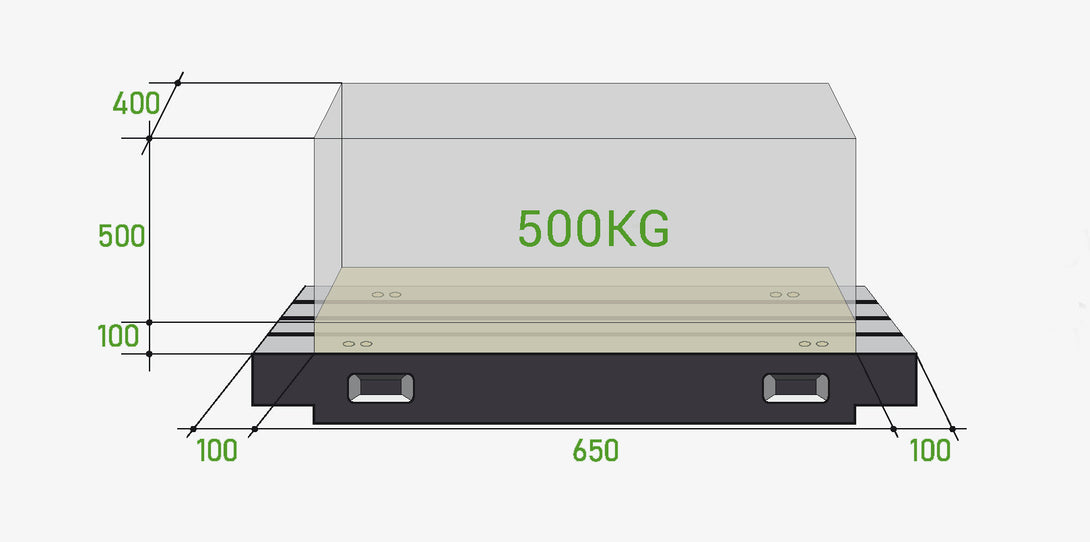

| KAPACITA | |
| Pracovní stůl (Šířka x Výška) (mm) | 400x850 |
| Maximální zatížení pracovního stolu (Kg) | 500 |
| T-drážky stolu (mm) | 3-18x100 |
| Vzdálenost stolu od vřetena (mm) | 100-600 |
| OSY X, Y, Z | |
| Rozsahy (mm) | 650/400/500 |
| Rychlé posuvy os (m/min) | 48/48/32 |
| Vzdálenost sloupce od středu vřetena (mm) | 451 |
| VŘETENA | |
| Kuže hlavního vřetene | BT40 (BBT40) |
| Rychlost vřetene (ot./min) | 8.000 / 10.000 / 12.000 / 15.000 |
| Typ převodu hlavního vřetene | Řemeny / Přímý pohon |
| Výkon hlavního motoru (kW) | 7,5/11 / 11/15 |
| PŘESNOST | |
| Polohování (X,Y,Z) (mm) | ±0,008 |
| Opakovatelnost (X,Y,Z) (mm) | ±0,005 |

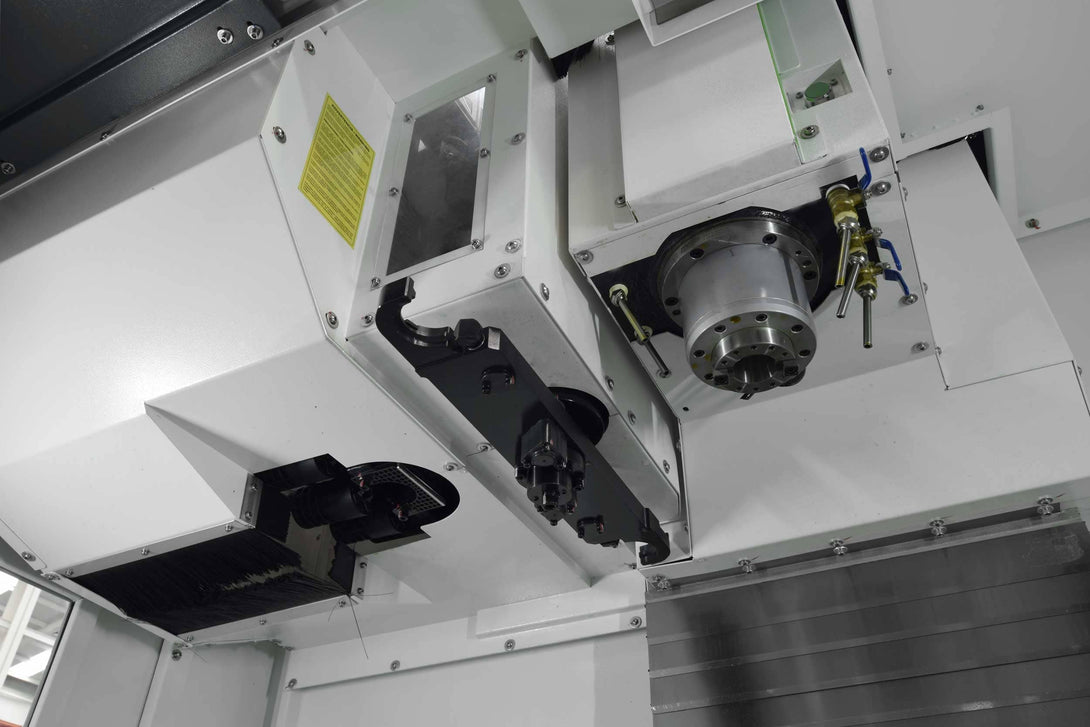

| VÝMĚNÍK NÁSTROJŮ | |
| Počet nástrojů | 24 |
| Maximální průměr nástroje (mm) | 78 / 120 |
| Maximální délka nástroje (mm) | 220 |
| Maximální hmotnost nástroje (Kg) | 8 |
| Čas výměny nástroje (s) | 2,5 |
| DODÁVKA ENERGIE | |
| Spotřeba pneumatik (Kg) | 6-8 |
| Elektrická spotřeba (KVA) | 15 |
| Požadované napětí | 380V ±10% 50Hz |
| ROZMĚRY | |
| Rozměry bez extraktoru (D x Š x V) (mm) | 2100x2300x2750 |
| Hmotnost (Kg) | 4200 |
Standardní konfigurace
Řízení Fanuc 0iMF Plus (Typ 2)
15“ dotyková obrazovka
Fanuc Manual guide i
Elektronický volant
Klimatizace v elektrickém rozvaděči
10 000 ot./min, typ převodu: řemeny
Výkon hlavy 7,5/11 kW
Typ kužele: BT40 (BBT40)
Řízení Fanuc 0iMF Plus (Typ 2)
15“ dotyková obrazovka
Fanuc Manual guide i
Elektronický volant
Klimatizace v elektrickém rozvaděči
10 000 ot./min, typ převodu: řemeny
Výkon hlavy 7,5/11 kW
Typ kužele: BT40 (BBT40)
Hlava chlazená olejem
Výměník nástrojů na 20 pozic
Automatický mazací systém
Řetězový třískový extraktor
Řezná kapalina přes nástroj 20 bar
Oddělovač oleje/řezné kapaliny
Vzduchová čisticí pistole
Čisticí pistole s chladicím prostředkem
Vlastnost
Typ pohonu hlavy
Elektrořezák
Převodovka
Řemínky
Přímý motor
Vlastnost
Ovládání
HEIDENHAIN
FANUC
SIEMENS
FAGOR
Vlastnost
Rychlost hlavy (ot./min)
6000 ot./min
8000 ot./min
10000-12000 RPM
12000-15000 RPM
Ovládání Siemens 828D
Typ kužele
BT40
BBT40
BT50
BBT50
Vlastnost
Měřicí sondy nástrojů Renishaw
Kontaktní sonda
Laserová sonda
Vlastnost
Výměník nástrojů
Typ bubnu (30,32)
Typ řetězu (32/40/60)
Vlastnost
VOLITELNÉ: Optické stupnice na osách (XYZ)
Optické stupnice na osách (XYZ)
Průmyslová ochrana
Otočný stůl
4. náprava s ručním protizávažím
4. náprava s protizávažím kolébky
4. a 5. náprava
Průmyslová ochrana
Odvodňovač třísek
Řetěz
Škrabka
Bezkonečný šroub
Buben filtrace řezné kapaliny
Průmyslová ochrana
Zdvihy na osách X/Y/Z
Vyberte model podle potřebných zdvihů pro vaši aplikaci:
| Model | Osa X (mm) | Osa Y (mm) | Osa Z (mm) |
|---|---|---|---|
| VL-65 | 650 | 400 | 500 |
| VL-85 | 850 | 500 | 550 |
| VL-106 | 1000 | 620 | 630 |
| VL-116 | 1100 | 650 | 600 |
| VL-127 | 1200 | 700 | 700 |
| VL-147 | 1400 | 700 | 700 |
| VL-157 | 1500 | 700 | 700 |
| VL-158 | 1500 | 800 | 800 |
| VL-178 | 1700 | 800 | 800 |
💡 Tip: Vyberte model podle maximální velikosti dílu, který budete obrábět. Zvažte přidání bezpečnostní rezervy 10-15 % k vašim aktuálním potřebám.
