Pochopit  klasifikace CNC strojů je zásadní pro každou dílnu, která chce optimalizovat své procesy a maximalizovat ziskovost. Výběr správného stroje není jen technické rozhodnutí, ale strategická investice, která určuje výrobní kapacitu, přesnost dílů a konkurenceschopnost na trhu. Informované rozhodnutí vám umožní pořídit technologii, kterou skutečně potřebujete, vyhnout se zbytečným výdajům za funkce, které nevyužijete, nebo naopak nezůstat pozadu v možnostech, které by vám mohly otevřít nové obchodní příležitosti. Jako váš konkurenční partner vám ve Vurcon pomáháme orientovat se v těchto možnostech a najít řešení s nejlepší poměrem cena/výkon.

Jak se klasifikují CNC stroje?

Stroje s počítačovým numerickým řízením lze uspořádat do různých kategorií podle specifických kritérií. Neexistuje jediný způsob jejich klasifikace, protože každé kritérium odpovídá na jinou otázku o stroji: co dělá?, jak se pohybuje?, jak spolehlivý je jeho elektronický mozek? a jakou technologii používá k tvarování materiálu? Nejvýznamnější klasifikace pro odborníka v oboru jsou založeny na typu operace, kterou provádějí, jejich kinematické složitosti (počet os), použitém řídicím systému a úrovni automatizace.

Klasifikace podle typu operace

Toto je nejzákladnější kritérium a rozděluje stroje podle povahy jejich práce na obrobku, ať už odstraňují, přidávají nebo tvarují materiál.

Stroje pro obrábění třískou

Jsou nejběžnější v obrábění a jejich funkcí je odebírat materiál z polotovaru, aby mu daly tvar. Přesnost a efektivita tohoto procesu jsou klíčové pro ziskovost.

• CNC soustruhy: Obrobek se otáčí vysokou rychlostí, zatímco nástroj, který je statický, mu dává tvar. Jsou nezbytné pro součásti s axiální symetrií, jako jsou hřídele, pouzdra nebo čepy.

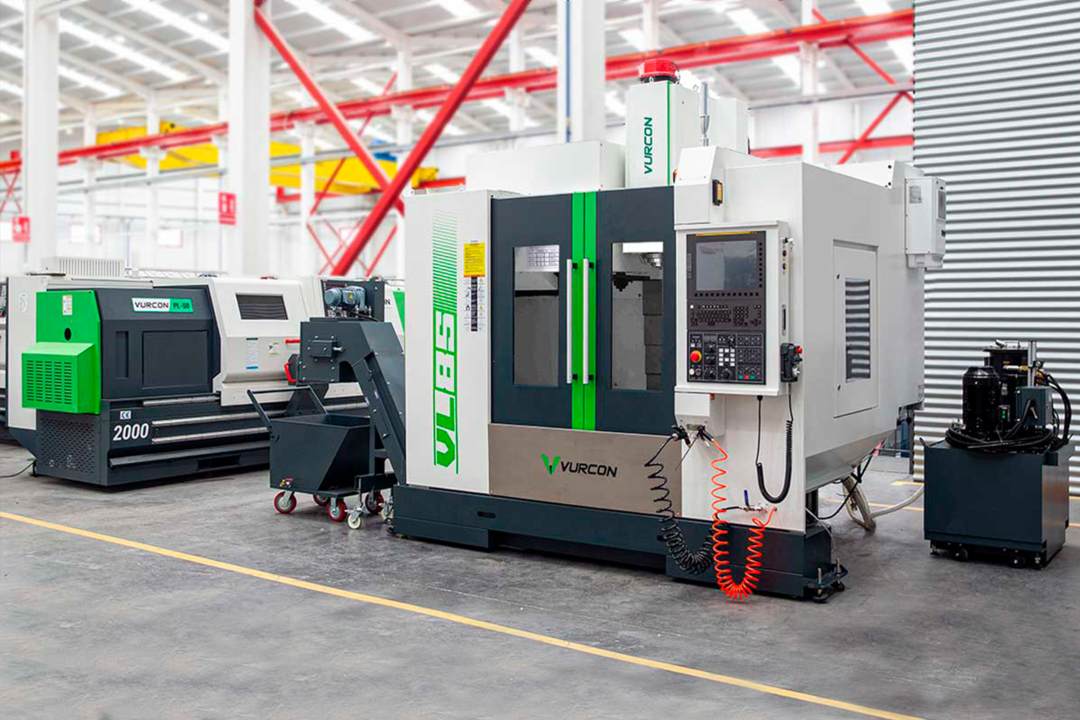

• obráběcí centra nebo CNC frézky: Nástroj se otáčí a pohybuje, aby odebíral třísku, zatímco obrobek zůstává pevný. Tyto obráběcí centra Vurcon, díky své konstrukci z litiny, zaručují vysokou tuhost který minimalizuje vibrace. Pro vás to přímo znamená hmatatelné výhody: lepší povrchová úprava který snižuje nebo eliminuje ruční leštění, jednodelší životnost vašich řezných nástrojů a schopnost provádět agresivnější hrubování pro zkrácení doby cyklu.

Stroje pro povrchové dokončování a tvarování

Tato zařízení se zaměřují na závěrečnou fázi výroby nebo na procesy, které nevyžadují řezání třísky.

• CNC brusky: Jejich cílem není dát hlavní tvar, ale zlepšit kvalitu povrchu a dosáhnout velmi přísných rozměrových tolerancí pomocí brusného kotouče.

• CNC lisy a ohraňovací lisy: Neodstraňují materiál, ale plasticky jej deformují, aby mu dali tvar, což je zásadní v průmyslu plechů.

aditivní výroba

Obecně známý jako 3D tisk, tato technologie funguje opačně než odstraňování třísky. Místo odebírání materiálu jej přidává vrstvu po vrstvě, aby díl vybudovala od základu, což umožňuje geometrie nemožné tradičními metodami.

Klasifikace podle počtu os

Počet os určuje volnost pohybu stroje a tím i složitost dílů, které může vyrobit v jedné konfiguraci. Více os znamená méně manuálních zásahů, vyšší přesnost a kratší cykly.

• 2 a 3osé stroje: Jsou průmyslovým standardem. Základní soustruh pracuje na 2 osách (X, Z). Jeden vertikální 3osé obráběcí centrum (X, Y, Z) může vyrábět širokou škálu dílů, ale může na díl působit pouze z jednoho směru, což vyžaduje, aby operátor díl ručně otočil pro práci na dalších stranách.

• 4osé stroje: Přidávají rotační osu (osa A) do konfigurace 3 os. To umožňuje obrábět více stran dílu bez nutnosti jej uvolňovat, což představuje velký skok v efektivitě.

• 5osé stroje: Představují nejpokročilejší technologii, se třemi lineárními a dvěma rotačními osami. Umožňují nástroji přiblížit se k dílu z jakéhokoli úhlu, což umožňuje výrobu extrémně složitých geometrií v jediném upnutí.

Propojení os s rentabilitou

Rozhodnutí investovat do více os by mělo být založeno na návratnosti investice. Zde jsou klíče, kdy udělat tento krok:

• Zvažte 4. osu když více než 30 % vašich dílů vyžaduje obrábění na více stranách. Investice se rychle vrátí odstraněním prostojů a chyb při ručním polohování.

• Přechod na 5 os je odůvodněný pokud může eliminovat dvě nebo více upnutí na složitý díl. To nejen výrazně zkracuje čas přípravy, ale také otevírá dveře k geometriím, které byly dříve nemožné nebo nerentabilní vyrábět.

Praktický příklad: Zákazník z oblasti průmyslové údržby zkrátil výrobu složitého náhradního dílu z 4 hodin (na 3 osách, se 3 různými upnutími) na pouhých 1,5 hodiny na 4osém obráběcím centru Vurcon, protože je možné dokončit 90 % dílu v jedné operaci.

Klasifikace podle řídicího systému

Pokud je mechanická konstrukce tělem stroje, řídicí systém je jeho mozkem. Jeho architektura určuje spolehlivost a přesnost prováděných pohybů, což je klíčový faktor kvality.

• Systémy otevřené smyčky: Řadič posílá příkaz motoru a předpokládá, že bylo splněno, bez jakékoli kontroly. Jsou to ekonomičtější systémy, ale méně přesné, protože nemohou detekovat ani opravovat chyby, jako je ztráta kroků, což vede k nepřijatelným nepřesnostem v profesionálním prostředí.

• Systémy uzavřené smyčky: Zahrnuje zpětnovazební systém (jedno enkodér) které neustále informuje řídicí jednotku o skutečné poloze osy. Pokud dojde k odchylce, systém ji opraví v reálném čase. Všechny přesné průmyslové stroje, jako jsou soustruhy a obráběcí centra Vurcon, používají uzavřené smyčky k zajištění maximální spolehlivosti a opakovatelnosti požadované trhem.

Klasifikace podle stupně automatizace

Ačkoliv jsou všechny CNC stroje inherentně automatické, jejich míra autonomie se může výrazně lišit.

• Standardní CNC stroje: Vyžadují zásah obsluhy pro nakládání a vykládání dílů a dohled nad procesem.

• Buňky flexibilní výroby: Integrují prvky jako automatické výměníky palet (APC) nebo robotické ramena pro nakládání a vykládání dílů. Tyto systémy mohou pracovat hodiny s minimálním dohledem, což výrazně zvyšuje produktivitu.

• Systémy flexibilní výroby (FMS): Jsou to plně automatizované výrobní linky, které propojují několik CNC strojů a skladovací systémy prostřednictvím centrálního řídicího systému.

Který CNC stroj je vhodný pro můj dílnu?

Výběr CNC stroje je strategická investice, která by měla jít nad rámec ceny. Nejde o pořízení nejmodernější technologie, ale té, která nabízí optimálnější návratnost investice pro vaše specifické aplikace.

Pro usnadnění identifikace vašeho profilu zvažte tyto běžné scénáře:

• Pokud vyrábíte krátké série složitých dílů (např. formy, prototypy): Vaší prioritou by měla být univerzálnost a snížení příprav. 5osé obráběcí centrum je nejvýhodnější investicí do budoucna, protože minimalizuje upínání a umožňuje pokročilé geometrie.

• Pokud vyrábíte dlouhé série jednodušších dílů (např. automobilový průmysl, přesné soustružení): Vaší prioritou je doba cyklu a automatizace. Soustruh s podavačem tyčí nebo horizontální obráběcí centrum s výměníkem palet (APC) vám nabídne maximální produktivitu a nižší náklady na kus.

• Pokud se váš provoz věnuje údržbě nebo pomocné výrobě: Vaším klíčem je flexibilitě a rychlosti nastavení. Vertikální 3- nebo 4osé obráběcí centrum od Vurconu vám nabízí vynikající poměr cena/výkon a schopnost rychle reagovat na jakoukoli nečekanou potřebu.

Ve Vurconu chápeme tyto rozdíly. Náš přístup je založen na poradenství na míru pro zjištění, která konfigurace nejlépe vyhovuje vašim potřebám. Nejenže vám pomůžeme vybrat stroj s nejlepším poměrem cena/výkon, ale také nabízíme komplexní servis který zahrnuje dodání, uvedení do provozu, školení a poprodejní servis s dostupností náhradních dílů pro zajištění okamžité reakce.
