¿Qué es la mecanización de piezas?

En el competitivo entorno industrial actual, la pieza mecanizada es el componente silencioso que sostiene la funcionalidad y fiabilidad de sistemas complejos, desde la automoción hasta la industria aeroespacial. Para los gerentes de producción y talleres que buscan eficiencia, entender la naturaleza de estos componentes no es solo una cuestión teórica, sino la clave para optimizar costes y elevar la calidad del producto final.

La mecanización garantiza tolerancias que otros métodos de fabricación no pueden alcanzar. Si su objetivo es integrar componentes de alto rendimiento en su cadena de valor, es fundamental comprender las metodologías, geometrías y criterios de ingeniería que definen una pieza de calidad superior.

En qué consiste una pieza mecanizada

Técnicamente, una pieza mecanizada se define como un sólido manufacturado obtenido mediante procesos de eliminación de material, conocidos como manufactura sustractiva o "arranque de viruta". A diferencia de la fundición, donde el material se amolda, o la impresión 3D, que lo aditiva, la pieza mecanizada surge de esculpir un bloque inicial (preforma o tocho) hasta lograr la geometría exacta del diseño CAD.

Este proceso se basa en la interacción física entre una herramienta de corte de alta dureza y la pieza de trabajo, generando una deformación plástica que fractura el material en forma de viruta. La superioridad de este método radica en su capacidad para ofrecer:

• Tolerancias micrométricas: Ajustes en el rango de micras (µm) imposibles para el moldeo estándar.

• Acabados superficiales de espejo: Calidades de rugosidad (Ra) inferiores a 0.1 µm.

• Integridad estructural: Mantiene las propiedades isotrópicas del material base, crucial para piezas sometidas a fatiga.

Para lograr estos resultados sin comprometer la vida útil de la herramienta ni la integridad de la pieza por exceso de calor, es vital contar con maquinaria robusta. En Vurcon, entendemos que la "eficiencia de mecanizado" depende de máquinas capaces de gestionar estas fuerzas de corte con estabilidad y precisión.

Tipos de piezas según su geometría

La morfología de la pieza es el factor determinante para elegir la máquina-herramienta adecuada y diseñar la estrategia de sujeción.

Formatos cilíndricos

Conocidos en ingeniería como "sólidos de revolución", estas piezas constituyen una gran proporción del mecanizado industrial y se generan principalmente mediante el proceso de torneado. En este proceso, la pieza rota sobre su eje mientras la herramienta define el perfil.

El factor crítico de calidad en estos formatos es la concentricidad: todos los diámetros deben compartir un eje común para evitar vibraciones (run-out) en funcionamiento. Para este tipo de trabajos, la serie de Tornos CNC Vurcon PL (como el PL-63 o PL-50) ofrece la rigidez necesaria en la bancada para garantizar la precisión dimensional en ejes y bujes, incorporando controles intuitivos como Fagor o Siemens para facilitar la operación.

Formatos prismáticos

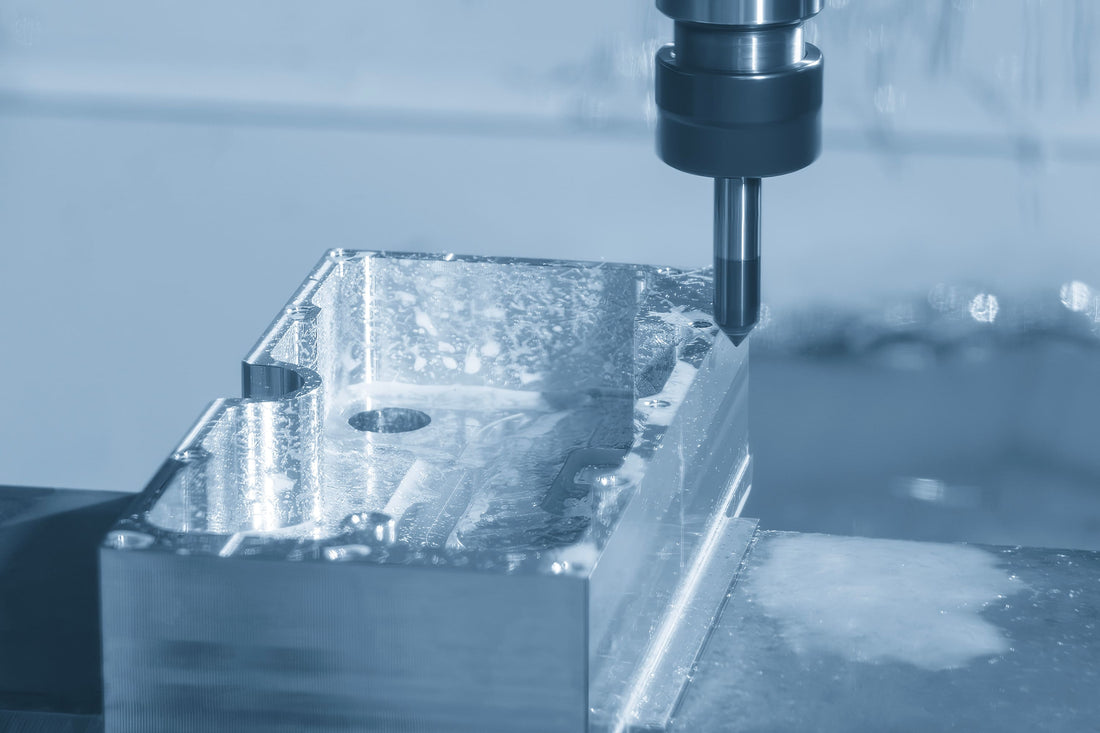

Las piezas prismáticas se caracterizan por geometrías basadas en bloques rectangulares, planos ortogonales y contornos sin simetría rotacional. Su fabricación es el dominio del fresado, donde la pieza permanece estática y la herramienta gira. Para abordar estas geometrías complejas, los Centros de Mecanizado Vurcon (Series VL y DC) están equipados con guías lineales de rodillos y husillos pretensados.

Sin embargo, incluso con la mejor maquinaria, existen 3 errores comunes que arruinan la precisión en estas piezas y que actuamos para prevenir en nuestros asesoramientos:

1. Sujeción inadecuada: Un apriete excesivo deforma la pieza elásticamente, volviendo a su forma original (y errónea) al soltarla. Usar mordazas de baja calidad provoca vibraciones letales para el acabado.

2. Vibración térmica: No controlar la temperatura del taller o del refrigerante provoca dilataciones en el material durante ciclos largos, sacando la pieza de tolerancia (especialmente en aluminio).

3. Evacuación de viruta deficiente: En vaciados profundos (pockets), si la viruta no se evacúa, la herramienta la vuelve a cortar ("recorte"), dañando la superficie y rompiendo filos.

Nuestros equipos integran sistemas de refrigeración y evacuación optimizados para mitigar estos riesgos, asegurando la estabilidad necesaria para mantener la perpendicularidad y planitud.

Componentes de precisión

Esta categoría abarca piezas que requieren tolerancias extremas o geometrías de forma libre (free-form), independientemente de su forma básica. Aquí encontramos moldes, matrices y componentes aeroespaciales que demandan acabados superficiales de espejo (Ra < 0.05 µm).

La fabricación de moldes y matrices es uno de los sectores clave donde la tecnología Vurcon destaca, ofreciendo máquinas con altas RPM (hasta 10.000) y controles Fanuc avanzados con "Manual Guide i" para gestionar las complejas trayectorias de acabado que requieren estas superficies.

Cómo se obtiene una pieza mediante mecanizado

El ciclo de producción de una pieza mecanizada es una secuencia integrada que va desde la ingeniería digital hasta la inspección física.

1. Ingeniería y CAM: Antes del corte, el modelo CAD se procesa en software CAM para definir estrategias y prevenir colisiones.

2. Desbaste (Roughing): Se busca la máxima Tasa de Arranque de Material (MRR). Aquí la prioridad es la velocidad, no el acabado, dejando una sobremedida para la siguiente fase.

3. Acabado (Finishing): El enfoque cambia a la exactitud dimensional y la calidad superficial (Ra), utilizando cortes ligeros y altas revoluciones.

Diferencias clave entre fases:

En Vurcon no solo proveemos la máquina; a través de Vurcon Academy, formamos a su equipo en programación y operación para optimizar estas fases, asegurando que se extraiga el máximo rendimiento de cada ciclo de trabajo.

Ejemplos habituales en la industria

La versatilidad del mecanizado CNC permite fabricar desde componentes masivos hasta elementos microscópicos.

Ejes y pasadores

Vitales para la transmisión de potencia. A menudo requieren estrías longitudinales para transmitir altos pares de torsión, las cuales se mecanizan para optimizar el contacto y reducir tensiones. Estos componentes suelen fabricarse en aceros de baja aleación y posteriormente rectificarse para asegurar el ajuste de rodamientos.

Soportes y carcasas

Actúan como el esqueleto de la maquinaria. Un desafío común en sectores como el aeroespacial es el mecanizado de paredes delgadas para reducir peso. Estas paredes pueden vibrar durante el corte, por lo que se requieren estrategias de alta velocidad (HSM) y herramientas específicas.

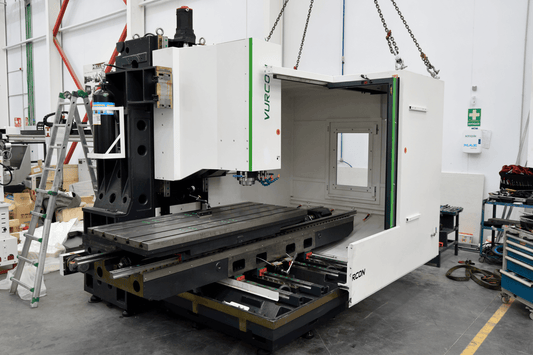

Nuestros centros de mecanizado, como el VL-106, cuentan con sistemas de refrigeración de pieza y roscado rígido, características esenciales para trabajar carcasas de aluminio o fundición con la máxima fiabilidad.

Engranajes y elementos de transmisión

Es un subcampo especializado donde la micro-geometría del diente dicta la eficiencia. Se utilizan técnicas como el tallado con fresa madre (hobbing) para producción o el fresado de 5 ejes para prototipos. La técnica de Power Skiving ha revolucionado este sector, permitiendo mecanizar engranajes internos y externos en la misma máquina de torneado, mejorando la concentricidad.

Qué tener en cuenta al elegir un mecanizado para una pieza

Elegir el mecanizado frente a otras tecnologías como la inyección o la impresión 3D depende de un equilibrio entre costes, calidad y volumen.

• Volumen de producción: El mecanizado es la opción superior para series bajas y medias (1 - 1.000 unidades) donde el coste de los moldes de fundición no es amortizable.

• Material y Maquinabilidad: No todos los metales se cortan igual. El aluminio (6061, 7075) permite altas velocidades, mientras que el titanio o el acero inoxidable requieren máquinas más rígidas y estrategias de refrigeración avanzadas debido a su dureza y baja conductividad térmica.

• Tolerancias: Es vital aplicar tolerancias estrictas solo donde son funcionalmente necesarias. Para el resto, la norma ISO 2768 ofrece un estándar eficiente que evita sobrecostes innecesarios.

En Vurcon, sabemos que no hay dos clientes iguales. Por ello, nuestro enfoque se basa en un asesoramiento a medida para estudiar qué configuración (torno, centro de mecanizado, 3 o 5 ejes) se adapta mejor a sus necesidades específicas de pieza mecanizada, garantizando siempre la mejor relación calidad-precio del mercado.

¿Tiene una pieza que se le resiste o cuyos costes se han disparado?

Envíenos el plano y nuestros ingenieros le propondrán una estrategia de mecanizado optimizada sin compromiso. [Contacte con Vurcon para su estudio personalizado].
