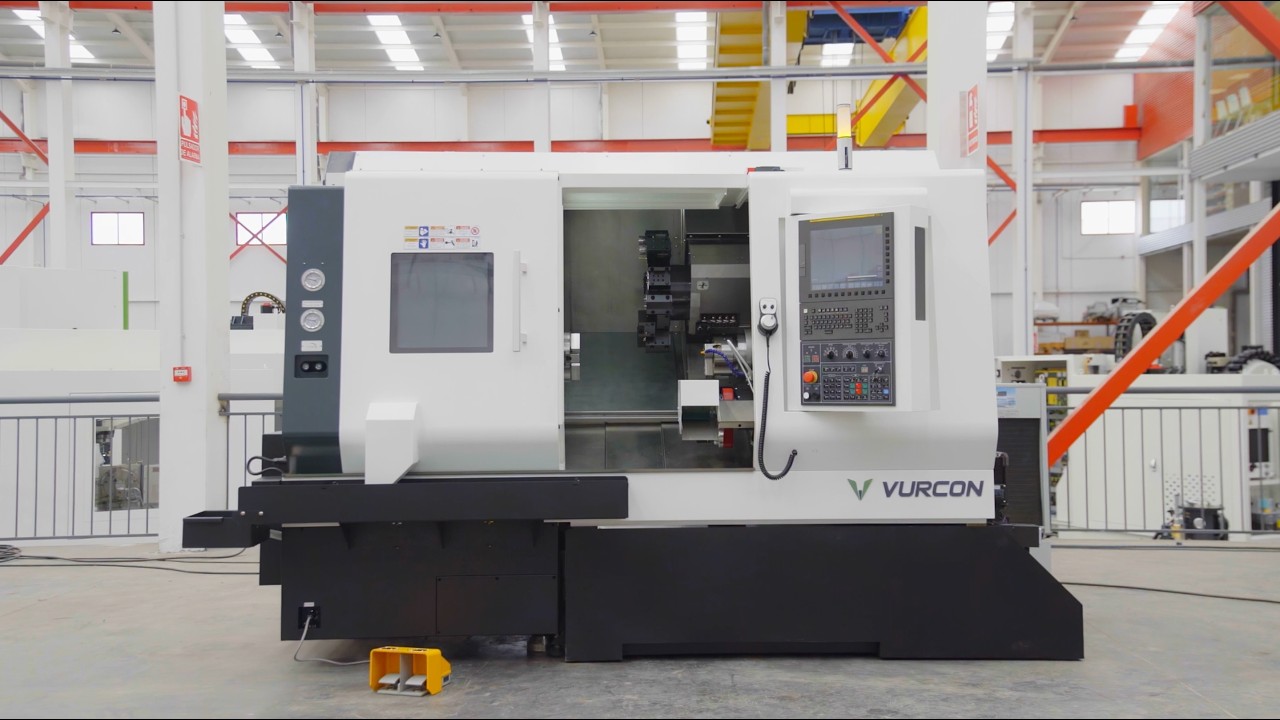

Torno bancada inclinada SBL66MYS
Ref.: SBL66MYS
Diámetro máx. de volteo sobre carro
ø 450
Velocidad husillo principal (r/min)
5000
Especificaciones Principales
Característica
Unidad
SBL66MYS
Max. volteo sobre la bancada
mm
ø 550
Max. volteo sobre el carro
mm
ø 450
Max. diámetro torneado
mm
ø 340
...
- Fabricación bajo pedido
- Personalización CNC
- Soporte técnico nacional
- Garantía 24 meses
Envío Rápido
Calidad Garantizada
Presupuesto personalizado
Pago Seguro
Ref.: SBL66MYS
| Diámetro máx. de volteo sobre carro | ø 450 |
| Velocidad husillo principal (r/min) | 5000 |
Especificaciones Principales
| Característica | Unidad | SBL66MYS |
|---|---|---|
| Max. volteo sobre la bancada | mm | ø 550 |
| Max. volteo sobre el carro | mm | ø 450 |
| Max. diámetro torneado | mm | ø 340 |
| Máx. longitud torneado | mm | 500 |
| Paso de barra | mm | ø 60 |
| Potencia motor principal | Km | 20,5 |
| Agujero del husillo | mm | ø 71 |
| Nariz del husillo | A2-6 | |
| Velocidad del husillo | rpm | 5000 |
| Avances rápido eje X/Z/R (contrapunto) | mm | 24/24/10/24 |
| Husillo a bolas eje X | ø/paso | ø 32/10 |
| Husillo a bolas eje Z | ø/paso | ø 36/10 |
| Husillo a bolas eje Z | ø/paso | ø 32/10 |
| Recorridos ejes X/Z/R | mm | 220/600/50/550 |
| Potencia servomotores ejes X/Z/R | Kw | 3/3/2,5/2,5 |
| Par servomotores ejes X/Z/R | Nm | 20/20/20/20 |
| Potencia motor | Kw | 2,5 |
| Agujero del husillo | mm | 48 |
| Velocidad de giro | rpm | 6000 |
| Dimensiones (LxAnxAlt) | mm | 3330x2080x2130 |
| Peso aproximado | kg | 4500 |
EQUIPAMIENTO ESTÁNDAR
- Control Fanuc 0ITF PLUS (Type 0)
- Pantalla 15 " táctil
- Manual guide i
- Volante electrónico
- Aire acondicionado en el cuadro eléctrico
- Cabezal tipo electromandrino de 5000 rpm
- Pontcia cabezal 20,5 Kw
- Torreta con hta. motrizada BMT55
- Presetter de herramienta
- Recogedor de piezas
- Interface avanza-barras
- Extractor de viruta tipo cadena
- Refriferante con bomba de alta presión 10 bar
- Plato hidráulico pasante de 8"
- Plato hidráulico 6" para el subhusillo
- 2 Portaherramientas axial motorizado
- 2 Portaherramientas radial motorizado
- Separador aceite/refrigerante
Diseñado para tu taller
Infinitas opciones de configuración para cada proyecto
Característica
Tipo de transmisión del cabezal
Electromandrino
Caja engranajes
Correas
Motor directo
Característica
Controles
HEIDENHAIN
FANUC
SIEMENS
FAGOR
Característica
Velocidad del cabezal (rpm)
6000 RPM
8000 RPM
10000-12000 RPM
12000-15000 RPM
Control Siemens 828D
Tipo de cono
BT40
BBT40
BT50
BBT50
Característica
Sondas Renishaw de medición de herramienta
Sonda de contacto
Sonda Láser
Característica
Cambiador de herramienta
Tipo tambor (30,32)
Tipo cadena (32/40/60)
Característica
OPCIONAL: Escalas ópticas en los ejes (XYZ)
Escalas ópticas en los ejes (XYZ)
Protección industrial
Mesa Rotativa
4º eje con contrapunto manual
4º eje con contrapunto cuna
4º y 5º ejes
Protección industrial
Evacuador de virutas
Cadena
Rascador
Husillo sin fin
Con tambor filtraje taladrina
Protección industrial
Recorridos en los ejes X/Y/Z
Selecciona el modelo según los recorridos necesarios para tu aplicación:
| Modelo | Eje X (mm) | Eje Y (mm) | Eje Z (mm) |
|---|---|---|---|
| VL-65 | 650 | 400 | 500 |
| VL-85 | 850 | 500 | 550 |
| VL-106 | 1000 | 620 | 630 |
| VL-116 | 1100 | 650 | 600 |
| VL-127 | 1200 | 700 | 700 |
| VL-147 | 1400 | 700 | 700 |
| VL-157 | 1500 | 700 | 700 |
| VL-158 | 1500 | 800 | 800 |
| VL-178 | 1700 | 800 | 800 |
💡 Consejo: Elige el modelo según el tamaño máximo de pieza que vayas a mecanizar. Considera añadir un margen de seguridad del 10-15% a tus necesidades actuales.
